9.1.3 Montaggio
Sostituire l'anello di tenuta intorno alla piastra frontale.
Durante l'assemblaggio, controllare che le guarnizioni
non siano danneggiate, indurite, che non presentino
crepe (peli) e/o che non siano scolorite. Dove è
necessario, installare una nuova guarnizione.
Controllare anche il corretto posizionamento.

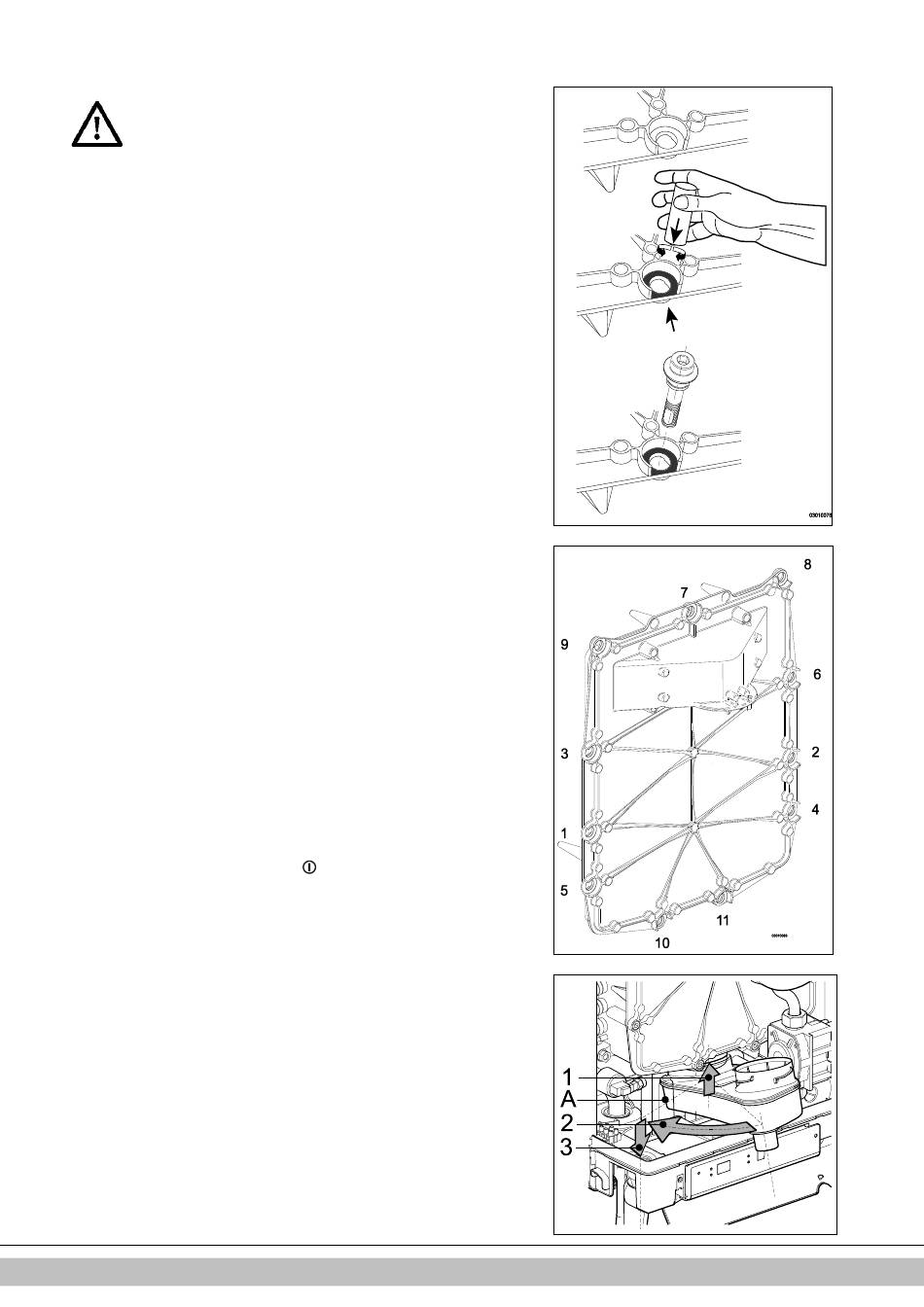

1. Controllare che sia presente un velo di grasso per ceramica tra la flangia
del bullone a spallamento e la piastra anteriore.
Se il grasso non è presente o è insufficiente, deve essere applicato (vedere
la figura).
2. Nota: Sostituire l'anello di tenuta intorno alla piastra frontale. Pulire la
camera dell'anello di tenuta con una spazzola morbida e assicurarsi che la
nuova guarnizione ad anello sia inserita correttamente. Evitare di allungare
o strappare la guarnizione. Disporre la piastra anteriore sullo scambiatore
di calore e fissarla con gli appositi bulloni a spallamento (con testa ad
esagono incassato). Assicurarsi che la guarnizione ad anello non si sposti
durante l'installazione della piastra frontale. Procedendo manualmente,
serrare in modo uniforme i bulloni a spallamento osservando una
configurazione incrociata (10 – 12 Nm). Per la sequenza di serraggio,
vedere la figura.
Nota: la piastra anteriore ritratta nell'immagine presenta 11 bulloni a
spallamento
La piastra anteriore delle unità EHOBG12ABV1 e EHOBG18ABV1
presenta 9 bulloni a spallamento.
3. Serrare manualmente in modo uniforme i bulloni del dispositivo di comando
della caldaia, in modo incrociato.
4. Montare l'attacco sotto al blocco del gas.
5. Inserire il connettore sulla ventola e l'unità di accensione sul blocco del gas.
6. Inserire il vassoio di uscita della condensa facendolo scorrere, insieme
all'attacco del sifone, nell'elemento di uscita del componente di
commutazione (1), prima del vassoio inferiore. Quindi, ruotare il vassoio di
uscita della condensa verso sinistra (2) e spingerlo in basso per innestarlo
nell'attacco del sifone (3). Verificare che la parte posteriore del vassoio di
uscita della condensa finisca col poggiare sulla camma in corrispondenza del
retro del recipiente inferiore (A).
7. Riempire di acqua il sifone e montarlo sulla connessione sotto al vassoio di
uscita della condensa.
8. Fare scorrere il tubo dei fumi ruotandolo contemporaneamente verso sinistra,
con la sommità attorno all'adattatore dei fumi nel coperchio superiore.
Inserire il fondo nel vassoio di uscita della condensa, trascinare verso il
basso la guarnizione e serrare la testa oscillante verso destra.
9. Aprire la valvola del gas e controllare gli attacchi del gas sotto al blocco del
gas e sulla staffa di montaggio, verificando che non ci siano perdite.
10. Controllare che l'impianto CH e i tubi dell'acqua non presentino perdite.
11. Inserire la spina nella presa.
12. Accendere l'unità con il pulsante
13. Controllare il coperchio anteriore, la connessione tra la ventola e il coperchio
anteriore, e le parti del tubo dei fumi, verificando l'eventuale presenza di
perdite.
14. Controllare la regolazione gas-aria (vedere il par. 7.7) e controllare che
l'attacco del gas sul blocco del gas sia sigillato ermeticamente.
15. Montare il coperchio e serrare le due viti sulla destra e sulla sinistra del
display, quindi chiudere il relativo coperchio.
16. Controllare che il riscaldamento e la fornitura di acqua calda funzionino
correttamente.
