9.1.3
Montage
Der Dichtungsring Vorplatte muss bei die Wartung ersetzt
werden.
Überprüfen Sie bei der Montage die übrige Dichtungen auf
Beschädigungen, Aushärtungen, Haarrisse, Brüche und/oder
Verfärbungen. Ersetzen Sie die Dichtungen gegebenenfalls.
Überprüfen Sie außerdem die richtige Lage.

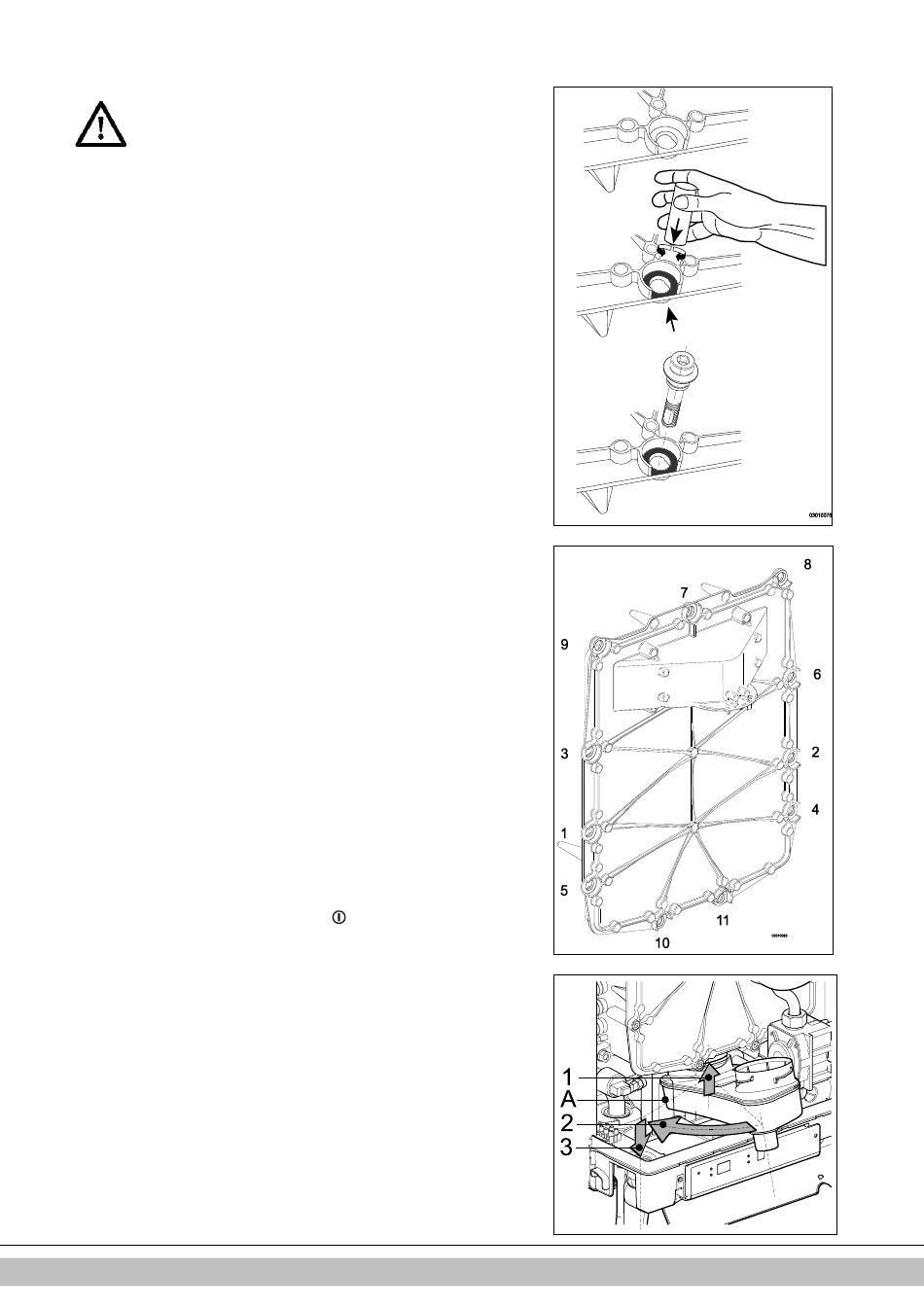

1.
Überprüfen Sie, dass sich zwischen dem Flansch der Passschrauben und
der Frontabdeckung eine dünne Schicht Keramikfett befindet.
Falls sich dort kein oder zu wenig Keramikfett befindet, muss dieses
aufgetragen werden (siehe Abbildung).
2.
Hinweis: Ersetzen Sie den Dichtring um die Frontplatte. Reinigen Sie die
Dichtringkammer mit einer Softbürste und stellen Sie sicher, dass der neue
O-Ring rundum gut eingedrückt wurde. Vermeiden Sie Dehnung oder
Reißen. Bringen Sie die Frontabdeckung des Wärmetauschers an und
sichern Sie diese mit den speziellen Passschrauben
(Sechskantschrauben). Stellen Sie sicher, dass der O-Ring bei der
Installation der Frontplatte an Ort und Stelle bleibt.
Ziehen Sie die Passschrauben gleichmäßig kreuzweise manuell an (10 –
12 Nm). Die Reihenfolge zum Anziehen der Schrauben ist in der
Abbildung dargestellt.
Hinweis: Die Frontabdeckung in der Abbildung verfügt über 11
Passschrauben.
Die Frontabdeckung des EHOBG12ABV1 und EHOBG18ABV1 verfügt
über 9 Passschrauben.
3.
Ziehen Sie die Schrauben der Kesselsteuerung gleichmäßig kreuzweise von
Hand an.
4.
Bringen Sie die Gas-Verbindungsmuffe unter dem Gasblock an.
5.
Bringen Sie den Anschluss am Lüfter und die Zündvorrichtung am Gasblock
an.
6.
Bringen Sie den Kondensatauffang an, indem Sie ihn in den Auslassstumpf
des Switchers (1) mit dem Siphonanschluss vor dem unteren Fach
einschieben. Drehen Sie dann den Kondensatauffang nach links (2) und
drücken Sie ihn nach unten in den Siphonanschluss (3) ein. Stellen Sie
sicher, dass die Rückseite des Kondensatauffangs auf dem Steg an der
Rückseite des unteren Behälters (A) aufliegt.
7.
Füllen Sie den Siphon mit Wasser und bringen Sie ihn am Anschluss unter
dem Kondensatauffang an.
8.
Schieben Sie das Verbrennungsgasrohr mit der Oberkante rund um den
Verbrennungsgasadapter in die obere Abdeckung. Drehen Sie das Rohr
hierbei links herum. Setzen Sie das Unterteil in den Kondensatauffang ein,
ziehen Sie die Dichtung nach unten und ziehen Sie den Gelenkkopf rechts
herum an.
9.
Öffnen Sie das Gasventil und überprüfen Sie die Gasanschlüsse unter dem
Gasblock und an der Montagehalterung auf Dichtheit.
10. Überprüfen Sie die Zentralheizung und die Wasserrohre auf Dichtheit.
11. Stecken Sie den Netzstecker in die Steckdose ein.
12. Schalten Sie das Gerät mit der Taste
13. Überprüfen Sie die Frontabdeckung, den Anschluss des Lüfters an der
Frontabdeckung sowie die Verbrennungsgasrohr auf Dichtheit.
14. Überprüfen Sie die Gas/Luft-Regelung (siehe Abschnitt 7.7) und überprüfen
Sie den Gasanschluss am Gasblock auf Dichtheit.
15. Montieren Sie die Abdeckung und ziehen Sie die beiden Schrauben links
und rechts an der Anzeige fest. Schließen Sie dann die Anzeigeabdeckung.
16. Überprüfen Sie die Heizfunktion und die Warmwasserbereitstellung auf
ordnungsgemäße Funktionsweise.
Daikin Europe NV
ein.
49
