9.1.3 Montage
Replacez la bague d'étanchéité autour de la plaque frontale. Lors
du montage, vérifiez que les différents joints ne sont pas
endommagés, ne durcissent pas, ne présentent pas de fissures
(cheveux) et/ou de décoloration. Installez un nouveau joint si
nécessaire. Vérifiez également le positionnement correct.

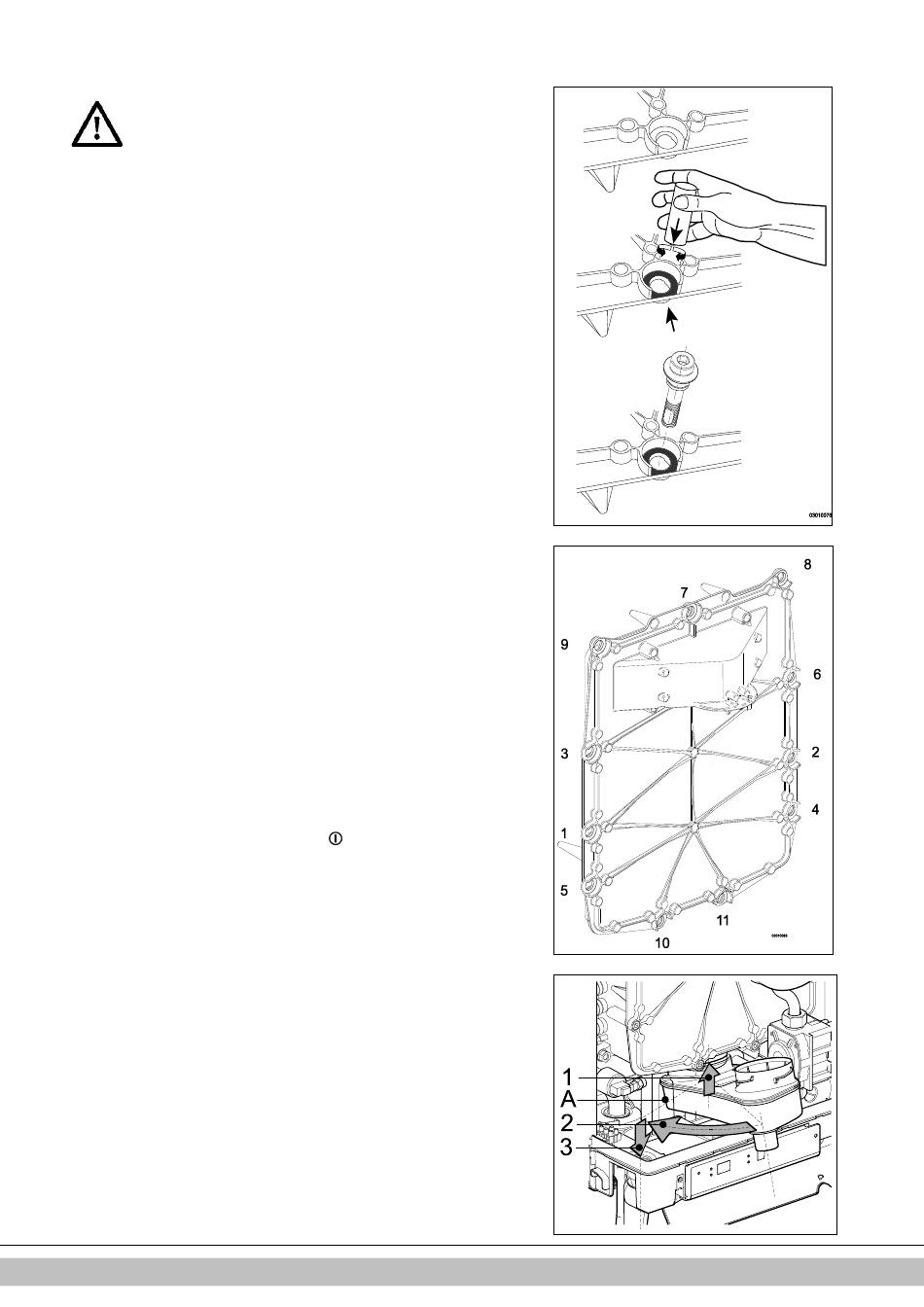

1. Assurez-vous qu'il y a bien, entre la bride du boulon à épaulement et la
plaque avant, une fine couche de graisse de céramique.
S'il n'y en a pas du tout, ou s'il n'y en a pas assez, appliquez-la (voir
l'image).
2. Remarque : Replacez la bague d'étanchéité autour de la plaque frontale.
Nettoyez la chambre de la bague d'étanchéité avec une brosse douce et
assurez-vous que le nouveau joint torique est bien enfoncé tout autour.
Évitez les étirements ou les déchirures. Placez la plaque avant sur
l'échangeur de chaleur et fixez-la bien au moyen des boulons à
épaulement spéciaux (boulons Allen). Veillez à ce que le joint torique reste
en place lors de l'installation de la plaque frontale. Serrez les boulons à
épaulement uniformément et transversalement à la main (10 – 12 Nm).
Pour l'étape de serrage, voir l'image.
Remarque : la plaque avant sur l'image possède 11 boulons à épaulement
La plaque avant du EHOBG12ABV1 et du EHOBG18ABV1 possède
9 boulons à épaulement.
3. Serrez les boulons du dispositif de commande de la chaudière uniformément
et transversalement à la main.
4. Installez le raccord de gaz sous le bloc de gaz.
5. Insérez le connecteur dans le ventilateur et l'unité d'allumage dans le bloc de
gaz.
6. Fixez le plateau d'évacuation de condensation en le faisant glisser vers la
base d'évacuation du commutateur (1), avec le raccordement du siphon,
devant le plateau inférieur. Puis tournez le plateau d'évacuation de
condensation vers la gauche (2) et poussez-le vers le bas, dans le
raccordement du siphon (3). Assurez-vous que l'arrière du plateau
d'évacuation de condensation repose finalement sur la came derrière le
récipient inférieur (A).
7. Remplissez le siphon d'eau et installez-le sur le raccord situé sous le plateau
de sortie de condensation.
8. Faites glisser le tuyau de gaz de combustion, en le tournant vers la gauche,
la partie supérieure placée autour de l'adaptateur sur le couvercle supérieur.
Insérez le fond dans le plateau de sortie de condensation, poussez le joint
vers le bas et serrez la tête pivotante vers la droite.
9. Ouvrez la vanne de gaz et vérifiez qu'il n'y a pas de fuite dans les raccords
de gaz sous le bloc de gaz et sur le support d'assemblage.
10. Vérifiez l'étanchéité des tuyaux CH et d'eau.
11. Insérez la fiche dans la prise.
12. Activez l'unité au moyen de la touche
13. Vérifiez l'étanchéité du couvercle avant, du raccordement du ventilateur au
couvercle avant et des pièces des tuyaux de gaz de combustion.
14. Contrôlez la régulation gaz-air (consultez la partie 7.7) et vérifiez que le
raccord de gaz situé sur le bloc de gaz est imperméable au gaz.
15. Assemblez le couvercle et serrez les deux vis à gauche et à droite de l'écran,
puis fermez le couvercle de l'écran.
16. Vérifiez le fonctionnement correct du chauffage et de l'approvisionnement en
eau chaude.
