COLLEGAMENTI

5.1

Collegamento dell'impianto CH

1. Lavare scrupolosamente l'impianto CH.

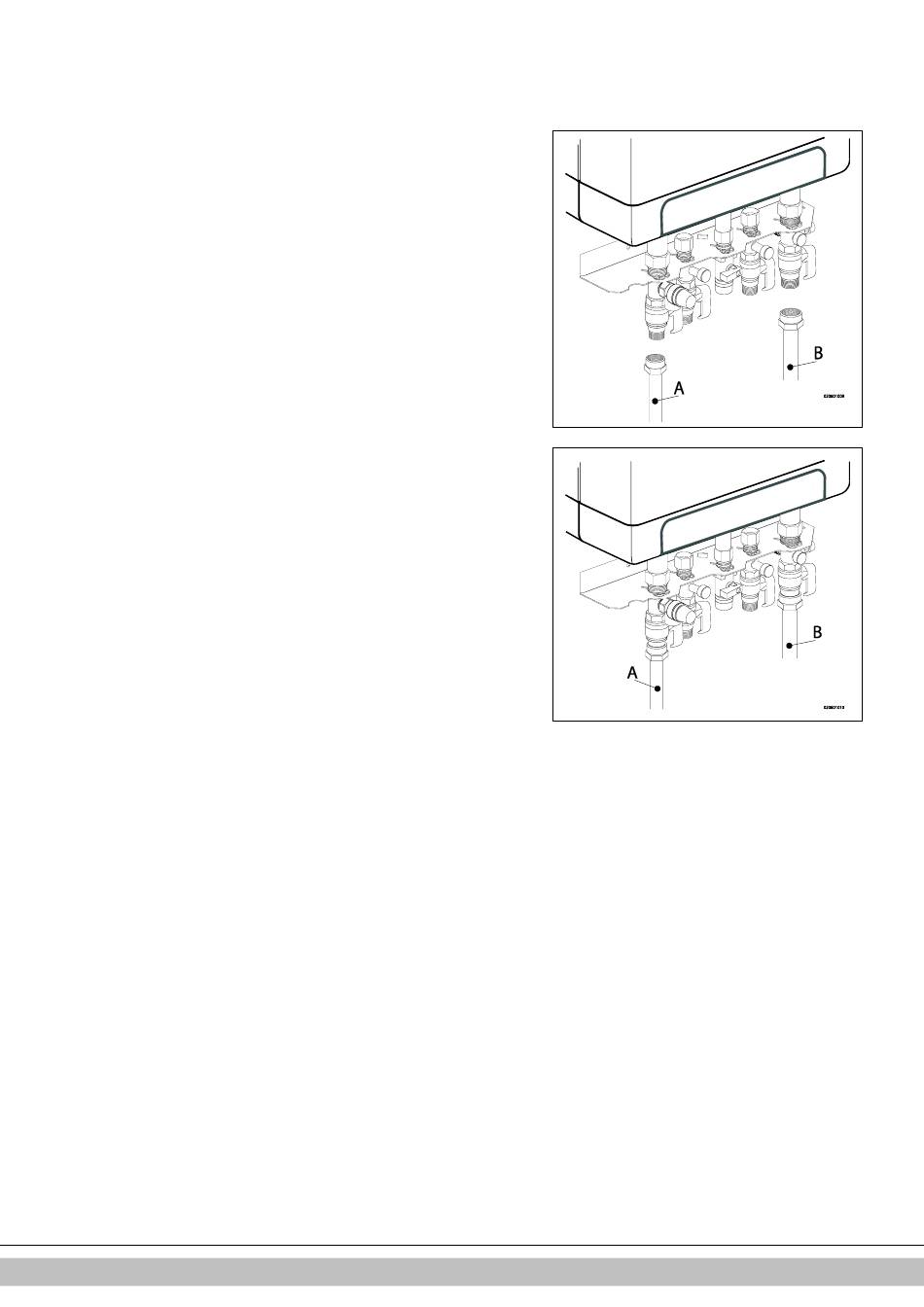

2. Installare il tubo di mandata (A) e il tubo di ritorno (B) sul gruppo di collegamento.
3. Tutti i tubi devono essere montati senza punti di contatto con la corrente elettrica,
per evitare folgorazione dai tubi.
4. Le connessioni esistenti non possono essere ruotate, per evitare il rischio di
perdite.
L'impianto CH deve essere dotato di:
•
Un rubinetto di riempimento/scarico (A) sul tubo di ritorno, immediatamente sotto
all'unità.
•
Un rubinetto di scarico nel punto più basso dell'impianto.
•
Una valvola del troppopieno (B) da 3 bar sul tubo di ingresso, ad una distanza di
max. 500 mm dall'unità.
Tra l'unità e la valvola del troppopieno non devono essere presenti valvole o
costrizioni di alcun tipo.
•
Un vaso di espansione nel tubo di ritorno (nel B-pack o nell'impianto).
•
Una valvola di non ritorno, in presenza di tubi che corrono verso l'alto, a breve
distanza dall'unità. Questo impedirà il verificarsi dell'effetto termosifone durante il
prelievo di acqua (si dovrà montare verticalmente una valvola di non ritorno con
azionamento senza molla).
5.1.1 Rubinetti termostatici dei radiatori
Se i radiatori sono tutti dotati di rubinetti termostatici o cablati, deve essere assicurato
un minimo di circolazione dell'acqua. Vedere il par. 7.4
