INSTALLATIE

4.1

Inbouwmaten

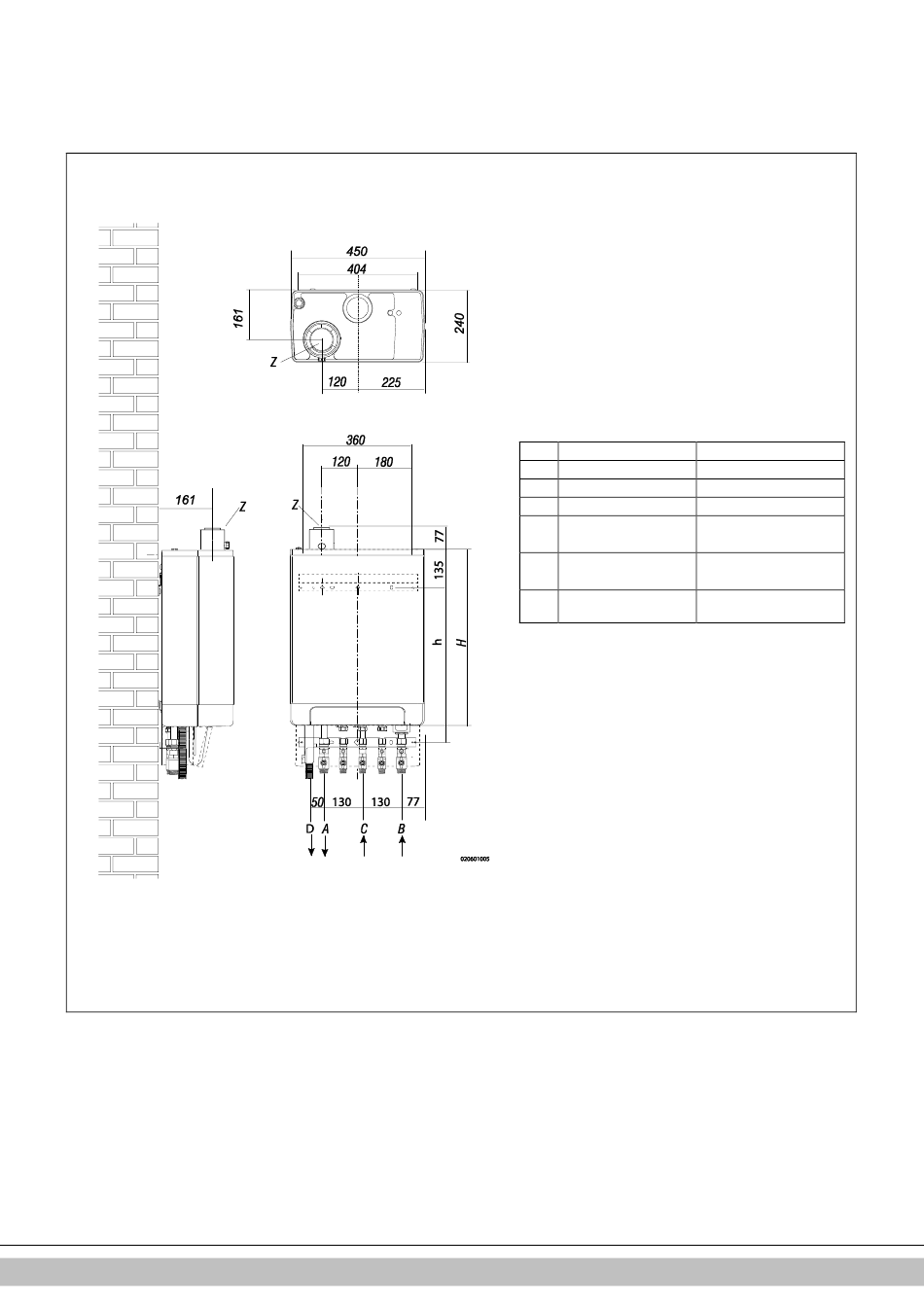

Boiler rechtstreeks op de wand gemonteerd:
Daikin Europe NV
Toestel + montagebeugel
A = Aanvoer CV
B = Retour CV
C = Gas
D = Condensafvoer
h = 517mm
H = 590mm
Z = Rookgasafvoer/luchttoev
oer
G ¾" (ext)
G ¾" (ext)
G ½" (int)
Ø dn25 (flexibel)
EHOBG12ABV1
EHOBG18ABV1
EHOBG12ABV1
EHOBG18ABV1
Ø60/100 (concentrisch)
11
