4

INSTALLAZIONE

4.1

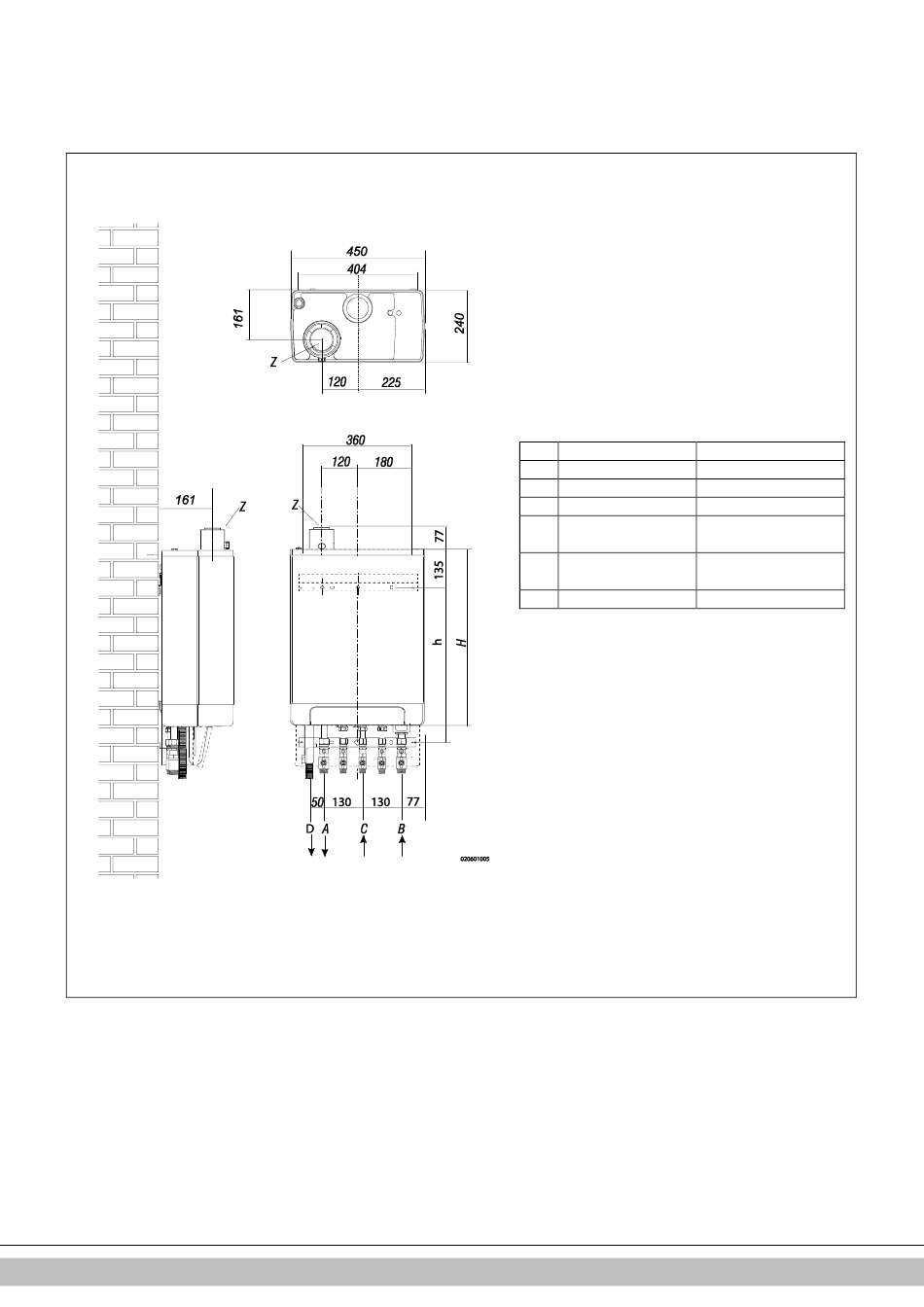

Misure per l'installazione

Caldaia montata direttamente a parete:
Daikin Europe NV
Unità + staffa di montaggio
A = Tubo di mandata CH
B = Tubo di ritorno CH
C = Gas
D = Uscita della condensa
h = 517 mm
H = 590 mm
Z = Uscita fumi/entrata aria
G ¾" (est)
G ¾" (est)
G ½" (int)
Ø dn25 (flessibile)
EHOBG12ABV1
EHOBG18ABV1
EHOBG12ABV1
EHOBG18ABV1
Ø60/100 (concentrico)
11
