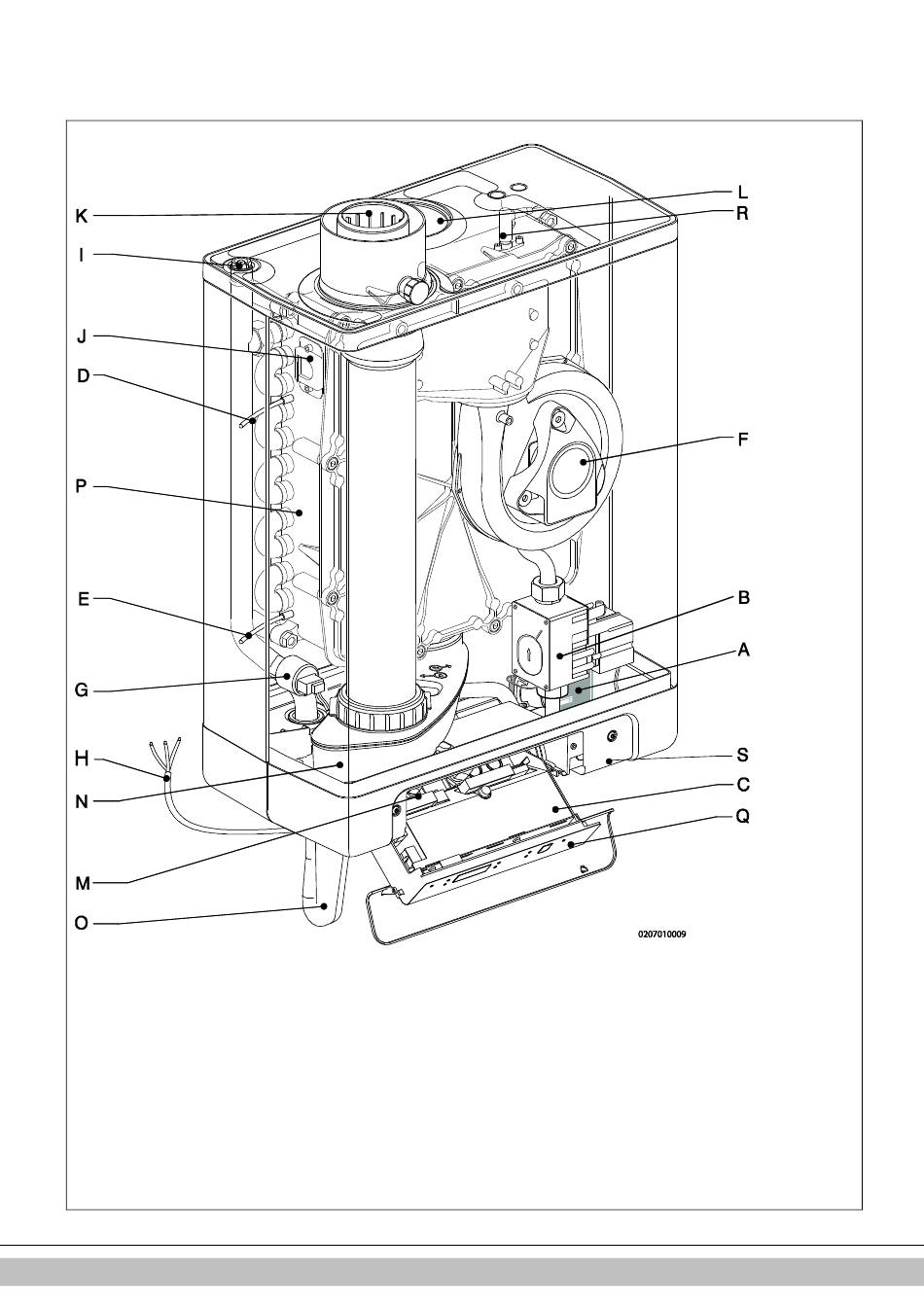

PRINCIPAUX COMPOSANTS

A. Pompe CH modulaire
B. Soupape de gaz
C. Commande du brûleur (panneau de fonctionnement inclus)
D. Capteur S1 (débit)
E. Capteur S2 (retour)
F. Ventilateur
G. Capteur de pression du chauffage central
H. Câble de connexion 230 V ~ avec cheville mise à la terre
I. Purge d'air manuelle
J. Hublot transparent
Daikin Europe NV
K. Adaptateur concentrique d'entrée d'air/de gaz de combustion
L. Alimentation en air (uniquement avec un système de
ventouse à deux tuyaux)
M. Bloc raccord/barrette de raccordement X4
N. Collecteur de condensat
O. Siphon
P. Échangeur de chaleur
Q. Panneau et écran de fonctionnement
R. Broche d'allumage/d'ionisation
S. Position de la plaque signalétique
