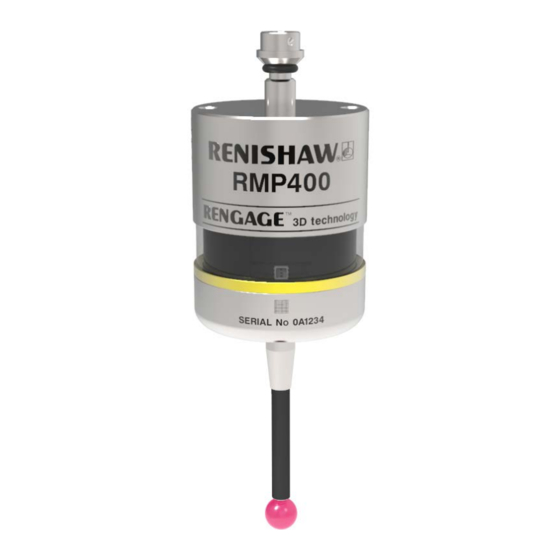

Renishaw RMP400 Installationshandbuch
Funkmesstaster fur werkzeugmaschinen
Vorschau ausblenden
Andere Handbücher für RMP400:
- Schnellstart-benutzerhandbuch (41 Seiten) ,
- Installationshandbuch (64 Seiten) ,
- Installationsanleitung (62 Seiten)
Verwandte Anleitungen für Renishaw RMP400
Inhaltszusammenfassung für Renishaw RMP400
- Seite 1 Installationshandbuch H-6570-8503-02-A RMP400 Hochgenauer Funkmesstaster für Werkzeugmaschinen...
- Seite 2 © 2018–2021 Renishaw plc. Alle Rechte vorbehalten. Dieses Dokument darf ohne die vorherige schriftliche Genehmigung von Renishaw weder ganz noch teilweise kopiert oder reproduziert werden oder auf irgendeine Weise auf ein anderes Medium oder in eine andere Sprache übertragen werden.
-
Seite 3: Inhaltsverzeichnis
Abmessungen des RMP400 ........ - Seite 4 Positionierung von RMP400 und RMI bzw. RMI-Q ....... . 3.2...
-
Seite 5: Bevor Sie Beginnen
ZUSICHERUNGEN, ERKLÄRUNGEN UND HAFTUNG WERDEN JEDOCH UNGEACHTET IHRER ENTSTEHUNG IM GESETZLICH ZULÄSSIGEN UMFANG AUSGESCHLOSSEN. RENISHAW BEHÄLT SICH DAS RECHT VOR, ÄNDERUNGEN AN DIESEM DOKUMENT UND AN DER HIERIN BESCHRIEBENEN AUSRÜSTUNG UND/ODER SOFTWARE UND AN DEN HIERIN BESCHRIEBENEN SPEZIFIKATIONEN VORZUNEHMEN, OHNE DERARTIGE ÄNDERUNGEN IM VORAUS ANKÜNDIGEN ZU MÜSSEN. -
Seite 6: Cnc-Maschinen
Pflege des Messtasters Halten Sie die Systemkomponenten sauber und behandeln Sie den Messtaster wie ein Präzisionswerkzeug. Patente Merkmale des RMP400 und ähnlicher Produkte von Renishaw sind durch ein oder mehrere der folgenden Patente und/oder Patentanmeldungen geschützt: CN 100416216 EP 1425550... -
Seite 7: Konformitätserklärung
Konformitätserklärung Renishaw plc erklärt hiermit, dass der RMP400 den grundlegenden Anforderungen und anderen relevanten Vorschriften folgender Verordnungen entspricht: • geltende EU-Richtlinien Der vollständige Text der Konformitätserklärung ist erhältlich unter: www.renishaw.de/mtpdoc Entsorgung von Elektro- und Elektronik-Altgeräten Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. -
Seite 8: Verwendungszweck
Transport angeboten werden. Damit bei einem Rückversand dieses Produkts an Renishaw keine Verzögerungen entstehen, sollten die Batterien vorher entfernt werden. Beim Arbeiten mit Werkzeugmaschinen wird ein Augenschutz empfohlen. Der Messtaster RMP400 hat ein Glasfenster. Bei Bruch mit Vorsicht handhaben, um Verletzungen zu vermeiden. -
Seite 9: Reach-Verordnung
Informationen für den Maschinenlieferanten/-installateur Es obliegt dem Maschinenlieferanten, den Anwender über alle Gefahren zu unterrichten, die sich aus dem Betrieb der Ausrüstung ergeben, einschließlich solcher, die in der Renishaw- Produktdokumentation erwähnt sind, und sicherzustellen, dass ausreichende Schutzvorrichtungen und Sicherheitsverriegelungen eingebaut sind. -
Seite 10: Funkzulassung
RMP400 Installationshandbuch Funkzulassung Australien: Brasilien: 06191-18-02812 Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados Kanada: IC: 3928A-RMP400 This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device. - Seite 11 TA-2018/1795 Südafrika: Südkorea: R-C-R1P-RMP400Q Class A Equipment (Industrial Use) 이 기기는 업무용(A급) 전자파적합기기로서 판 매자 또는 사용자는 이 점을 주의하시기 바 라 며, 가정외의 지역에서 사용하는 것을 목적으 로 합니다. Taiwan: CCAK18LP3120T0 警語 經型式認證合格之低功率射頻電機,非經許可,公司、商號或使用者均不得擅自變更頻率、加大功率或 變更原設計之特性及功能。 低功率射頻電機之使用不得影響飛航安全及干擾合法通信;經發現有干擾現象時,應立即停用,並改善至 無干擾時方得繼續使用。 前項合法通信,指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫 療用電波輻射性電機設備之干擾。 USA: FCC ID: KQGRMP400 Argentinien Island Indonesien Liechtenstein Montenegro Norwegen Philippinen Russland Schweiz Türkei...
- Seite 12 RMP400 Installationshandbuch „ Leere Seite.
-
Seite 13: Rmp400 Grundlagen
„RMP60 Grundlagen“ RMP400 Grundlagen Einführung Der RMP400 bietet eine einzigartige Kombination aus Größe, Genauigkeit, Zuverlässigkeit und Robustheit und ermöglicht hochgenaue Messungen auf kleinen bis mittelgroßen Bearbeitungszentren oder anderen Maschinen, bei denen eine optische Signalübertragung auf Grund von Sichtbehinderung problematisch ist. -
Seite 14: Vorbereitung
Informationen siehe „Anzeigen der Messtastereinstellungen“ auf Seite 4.1). Systeminterface Die integrierten Interface- und Empfängereinheiten RMI und RMI-Q dienen als Schnittstelle zwischen dem Messtaster RMP400 und der Maschinensteuerung. Einstellmethode Trigger Logic™ Trigger Logik (für nähere Informationen siehe „Anzeigen der Messtastereinstellungen“ auf Seite 4.1) ist eine Methode, mittels derer der Benutzer alle verfügbaren Modi ermitteln und auswählen kann,... -
Seite 15: Betriebsarten Des Messtasters
Der RMP400 Messtaster arbeitet in einer von drei Betriebsarten: Bereitschaftsmodus (Stand-by) – Der Messtaster wartet auf ein Einschaltsignal. HINWEIS: Der RMP400 wechselt in den Energiesparmodus, wenn das Systeminterface abgeschaltet wird bzw. sich über einen Zeitraum von 30 Sekunden außerhalb des Übertragungsbereichs befindet (Energiesparmodus nur bei „Einschalten durch Funksignal“). - Seite 16 Bei schwacher Signalübertragung (RF) kann sich die Einschaltzeit auf maximal drei Sekunden erhöhen. Im Modus „Einschalten durch Drehen“ ist der Messtaster innerhalb einer Sekunde eingeschaltet, nachdem die Spindeldrehzahl 500 U/min erreicht ist. Der RMP400 muss mindestens eine Sekunde lang eingeschaltet bleiben, bevor er ausgeschaltet werden kann.
-
Seite 17: Erweiterter Triggerfilter
über das Handrad mit einem sehr feinen Vorschub bewegt wird. Modus zur Verwendung mehrerer Messtaster Der RMP400 kann mit Hilfe der Trigger Logic so konfiguriert werden, dass mehrere Funkmesstaster im Modus „Ein-/Ausschalten durch Drehen“ mit nur einem RMI oder RMI-Q verwendet werden können. -
Seite 18: Paarungsmodus
RMP400 oder das RMI/RMI-Q ausgetauscht wird. HINWEISE: Systeme, die ein RMI-Q verwenden, können manuell mit bis zu vier RMP400 Messtastern gepaart werden. Alternativ kann die Paarung mit einem RMI-Q auch unter Verwendung von ReniKey, einem Maschinen-Makrozyklus von Renishaw, für den das RMI-Q nicht ein- und ausgeschaltet werden muss, erreicht werden. -
Seite 19: Abmessungen Des Rmp400
Abmessungen des RMP400 Batteriefach Werkzeugaufnahmen sind auf Tastereinsatz Anfrage bei Renishaw erhältlich 11° 11° RMP400 Fenster Messtasterstatus-LED 50,5 Abmessungen in mm Maximaler Überlauf des Tastereinsatzes Tastereinsatzlänge ±X/±Y... -
Seite 20: Rmp400 Spezifikationen
RMP400 Installationshandbuch RMP400 Spezifikationen Hauptanwendung Werkstückprüfung und -einrichtung auf Multitasking- Maschinen, Bearbeitungszentren sowie Bearbeitungszentren in Gantry-Bauweise. Abmessungen Länge 50,5 mm Durchmesser 40 mm Masse (ohne Mit Batterien 262 g Werkzeugaufnahme) Ohne Batterien 242 g Signalübertragung FHSS-Funkübertragung (Frequency Hopping Spread Spectrum) -
Seite 21: Typische Batterielebensdauer
LS 14250 Batterien (mitgeliefert). Bei anderen Batterien sind Abweichungen möglich (siehe Seite 5.3 bezüglich geeigneter Batterietypen). Bei Verwendung des RMP400 im Modus „Schnelles Einschalten durch Funksignal“ reduziert sich die Batterielebensdauer im Bereitschaftszustand um 20%. Bei 5%-Nutzung reduziert sich die Batterielebensdauer hingegen um 10%. -
Seite 22: Empfohlene Tastereinsätze
Masse (g) Die angebotenen Tastereinsätze aus Kohlefaser gewährleisten die bestmögliche Leistung des RMP400. Unter Umständen eignen sich die angebotenen Tastereinsätze aus Kohlefaser nicht für jede RMP400 Anwendung und es muss eine Sonder-Tastereinsatzkonfiguration gewählt werden, um den jeweiligen Anforderungen gerecht zu werden. -
Seite 23: Systeminstallation
Maschine möglich, vorausgesetzt, dass der Messtaster und das RMI bzw. RMI-Q im Signalübertragungsbereich bleiben. Nähere Informationen sind unter „Übertragungsbereich“ auf Seite 3.2 zu finden. Die Signalübertragung verschlechtert sich durch anhaftende Späne und Kühlmittel am RMP400 und RMI bzw. RMI-Q. Reinigen Sie diese nach Bedarf, um eine möglichst uneingeschränkte Signalübertragung zu gewährleisten. -
Seite 24: Positionierung Von Rmp400 Und Rmi Bzw. Rmi-Q
Zeit Aus). Dieser Energiesparmodus wird 30 Sekunden nach dem Ausschalten des RMI bzw. RMI-Q aktiv (oder wenn sich der RMP400 außer Reichweite befindet). Im Energiesparmodus sucht der RMP400 alle 30 Sekunden nach einem eingeschalteten RMI bzw. RMI-Q. Wird ein RMI bzw. RMI-Q Empfänger ermittelt, wechselt der RMP400 vom Energiesparmodus in den Bereitschaftsmodus und steht zum „Einschalten durch Funksignal“... -
Seite 25: Vorbereitung Des Rmp400 Für Den Betrieb
Vorbereitung des RMP400 für den Betrieb Montage des Tastereinsatzes 1,8 Nm – 2,2 Nm M-5000-3707... -
Seite 26: Einsetzen Der Batterien
RMP400 Installationshandbuch Einsetzen der Batterien HINWEISE: Im Abschnitt 5 - Wartung - finden Sie eine Liste geeigneter Batterietypen. Werden versehentlich leere Batterien eingesetzt, leuchten die LEDs konstant rot auf. Vermeiden Sie, dass Kühlmittel oder Schmutz ins Batteriefach gelangt. Achten Sie beim Einsetzen der Batterien auf die Polarität. -
Seite 27: Montage Des Messtasters An Einer Werkzeugaufnahme
Montage des Messtasters an einer Werkzeugaufnahme × 2 SW 2 mm × 2 SW 2 mm × 4 × 4 SW 2 mm × 2 0,5 Nm – 1,5 Nm... -
Seite 28: Einstellung Des Rundlaufs Des Tastereinsatzes
RMP400 Installationshandbuch Einstellung des Rundlaufs des Tastereinsatzes HINWEISE: Sollte das Messtastersystem herunterfallen, muss es auf Rundlauf geprüft werden. Niemals zum Einstellen auf den Messtaster schlagen oder klopfen. × 4 360° ±10 µm × 2 × 4 1,5 Nm – 2,2 Nm 1,5 Nm –... -
Seite 29: Kalibrieren Des Rmp400
Kalibrieren des RMP400 Warum muss der Messtaster kalibriert werden? Der Spindelmesstaster ist ein Teil des Messsystems, das mit der CNC-Steuerung kommuniziert. Jeder Systembestandteil verursacht eine kleine Abweichung zwischen der Antastposition der Tastkugel und der an die Steuerung gemeldeten Position. Ohne Kalibrierung des Messtasters wären diese Abweichungen im Messergebnis enthalten. -
Seite 30: Kalibrierung Der Messtasterlänge
RMP400 Installationshandbuch Kalibrierung der Messtasterlänge Das Kalibrieren der Messtasterlänge an einer bekannten Bezugsfläche speichert die Länge des Messtasters, die auf dem elektronischen Auslösepunkt basiert. Sie unterscheidet sich von der physikalischen Länge der Messtasterbaugruppe. Darüber hinaus kann dieser Vorgang automatisch Abweichungen von Maschine und Aufspannhöhe kompensieren, indem er den gespeicherten Wert für... -
Seite 31: Einstellmethode Trigger Logic
siehe Abschnitt 4, „Trigger Logic™“ Einstellmethode Trigger Logic™ Anzeigen der Messtastereinstellungen > 5 s LED-Test Zeichenerklärung Kurzes Blinken der LED × Langes Blinken der LED Einschaltmethode (entfällt bei Auswahl des „Modus zur Verwendung mehrerer Messtaster“) Einschalten durch Funksignal Einschalten durch Drehen oder Ausschaltmethode Ausschalten... -
Seite 32: Einstellungen - Modus Zur Verwendung Mehrerer Messtaster
RMP400 Installationshandbuch Einstellungen – Modus zur Verwendung mehrerer Messtaster Den Tastereinsatz weniger als vier Sekunden auslenken, um zur nächsten Einstellung zu gelangen. Modus zur Verwendung mehrerer Messtaster Modus Aus Modus Ein Maschine 1 Maschine 2 Maschine 3 Maschine 4 oder... -
Seite 33: Aufzeichnungen Der Messtastereinstellungen
Filter Ein (16 ms) Auto-Reset Aus / Filter Aus Energiesparmodus Ein (30 s) Ein (5 s) Modus zur Aus (Werkseinstellung) Verwendung mehrerer Ein (Maschinennummer) Siehe Messtaster „Einstellungen für mehrere Messtaster“ Werkseinstellungen nur für Kit-Ausführung (A-6570-0001). RMP400 Seriennr......... -
Seite 34: Messtaster-Paarungsfunktionen
Die Messtaster-Paarungsfunktionen ermöglicht eine Paarung des RMP400 mit dem RMI oder RMI-Q unabhängig vom Konfigurationsverfahren für andere Messtastereinstellungen. Für eine Paarung des RMP400 mit dem RMI oder RMI-Q setzen Sie die Batterien ein oder, falls bereits eingesetzt, nehmen Sie sie heraus und setzen Sie sie nach fünf Sekunden wieder ein. - Seite 35 Wenn der „Ladezustand der Batterien“ angezeigt wird, lenken Sie den Tastereinsatz aus und lassen Sie ihn los, um „Paarungsmodus Aus“ aufzurufen. Der Messtasterstatus blinkt rot auf, um dies anzuzeigen. Ladezustand der Batterien Batterien gut Batterien schwach oder Schalten Sie jetzt das RMI oder RMI-Q ein. Nach acht Paarungsmodus Sekunden...
-
Seite 36: Ändern Der Messtastereinstellungen
RMP400 Installationshandbuch Ändern der Messtastereinstellungen Setzen Sie die Batterien ein oder, falls bereits eingesetzt, nehmen Sie sie heraus und setzen Sie sie nach fünf Sekunden wieder ein. Lassen Sie den Tastereinsatz unmittelbar im Anschluss an den LED-Test so lange ununterbrochen ausgelenkt, bis die Anzeige achtmal rot aufgeblinkt hat (ist die Batteriespannung schwach, folgt auf jedes rote Aufblinken ein blaues Aufblinken). - Seite 37 Ausschaltmethode Ausschalten Kurze Mittlere Lange durch Ausschaltzeit Ausschaltzeit Ausschaltzeit Funksignal 12 s 33 s 134 s oder Drehen Auto-Reset und erweiterter Triggerfilter Auto-Reset Auto-Reset Auto-Reset Auto-Reset Auto-Reset Triggerfilter Triggerfilter Triggerfilter Triggerfilter Triggerfilter Ein 8 ms Ein 16 ms Ein 8 ms Ein 16 ms Paarung erfolgreich, 20 Sekunden...
- Seite 38 Nähere Informationen zum Paaren eines RMP400 mit einem RMI sind unter „Paarung RMP400/RMI“ auf Seite 4.12 zu finden; für die Paarung eines RMP400 mit einem RMI-Q siehe hingegen „Paarung RMP400/RMI-Q“ auf Seite 4.13. Nach erfolgter Paarung schaltet der RMP400 den Paarungsmodus...
-
Seite 39: Master-Reset-Funktion
Master-Reset-Funktion Der RMP400 verfügt über eine Master-Reset-Funktion, um Benutzer zu unterstützen, die die Messtastereinstellungen versehentlich in einen unbeabsichtigten Zustand versetzt haben. Durch Anwendung der Master-Reset-Funktion werden alle aktuellen Messtastereinstellungen gelöscht und der Messtaster wieder auf seine Standardeinstellungen zurückgesetzt. Die Standardeinstellungen sind folgende: •... - Seite 40 RMP400 Installationshandbuch 4.10 Ladezustand der Batterien Batterien gut Batterien schwach oder Einschaltmethode (entfällt bei Auswahl des „Modus zur Verwendung mehrerer Messtaster“) Einschalten durch Einschalten durch Funksignal Drehen oder Ausschaltmethode Ausschalten Kurze Mittlere Lange durch Ausschaltzeit Ausschaltzeit Ausschaltzeit Funksignal oder...
- Seite 41 „Einschaltmethode“ an. Konfigurieren Sie den Messtaster je nach Bedarf anhand von Trigger Logic. HINWEIS: Im Anschluss an die Aktivierung der Master-Reset-Funktion bleibt der RMP400 weiterhin mit RMI bzw. RMI-Q gepaart, es sei denn, der „Modus zur Verwendung mehrerer Messtaster“ wurde verwendet.
-
Seite 42: Paarung Rmp400/Rmi
Die Paarung von Messtaster und Empfänger wird mittels Trigger Logic™ und Anlegen der Stromversorgung an den Empfänger erreicht. Die Paarung ist nur bei einer Erstinstallation erforderlich. Ansonsten muss eine Paarung nur beim Austausch eines RMP400 oder RMI oder bei der Neukonfiguration eines Systems zur Verwendung mehrerer Messtaster („Modus zur Verwendung mehrerer Messtaster“) erfolgen. -
Seite 43: Paarung Rmp400/Rmi-Q
4.13 Batteriewechsel erhalten. Die Paarung kann überall innerhalb des Signalübertragungsbereichs erfolgen. Ein RMP400, der mit dem RMI-Q gepaart wurde, dann aber mit einem anderen System verwendet wird, muss neu gepaart werden, bevor er wieder mit dem RMI-Q verwendet werden kann. -
Seite 44: Betriebsmodus
RMP400 Installationshandbuch Betriebsmodus LEDs LEDs LEDs blinken blinken blinken 4.14 grün Messtasterstatus-LEDs Optische LED-Farbe Messtasterstatus Anzeige Grün blinkend Messtaster in Ruhestellung – Betriebsmodus Rot blinkend Messtaster ausgelenkt – Betriebsmodus Grün und blau blinkend Messtaster in Ruhestellung – Betriebsmodus – Batterie schwach Rot und blau blinkend Messtaster ausgelenkt –... -
Seite 45: Wartung
Wischen Sie das Messtasterfenster mit einem sauberen Tuch ab, um Verschmutzungen zu entfernen. Reinigen Sie regelmäßig das Fenster am Messtaster und Empfänger, um eine möglichst optimale Signalübertragung zu gewährleisten. ACHTUNG: Der Messtaster RMP400 hat ein Glasfenster. Bei Bruch mit Vorsicht handhaben, um Verletzungen zu vermeiden. -
Seite 46: Wechseln Der Batterien
RMP400 Installationshandbuch Wechseln der Batterien ACHTUNG: Leere Batterien aus dem Messtaster entfernen. Vermeiden Sie beim Auswechseln der Batterien, dass Kühlmittel oder Schmutz ins Batteriefach gelangen. Achten Sie beim Einsetzen der Batterien auf die Polarität. Beschädigen Sie hierbei nicht die Dichtung des Batteriefachs. - Seite 47 HINWEISE: Warten Sie nach dem Entfernen alter Batterien länger als fünf Sekunden, bevor Sie neue Batterien einsetzen. Niemals gleichzeitig alte und neue Batterien oder Batterien von verschiedenen Herstellern einsetzen; dies reduziert die Lebensdauer bzw. beschädigt die Batterien. Prüfen Sie vor dem Einsetzen des Batteriefachs, dass die Dichtung und der Sitz sauber und unbeschädigt sind.
- Seite 48 RMP400 Installationshandbuch Leere Seite.
-
Seite 49: Fehlersuche
Konfiguration prüfen und konfiguriert. entsprechend ändern. Falsche Einstellung bei Modus zur Konfiguration prüfen und Verwendung mehrerer Messtaster. entsprechend ändern. RMP400 im Energiesparmodus Sicherstellen, dass sich der (nur bei „Einschalten durch Messtaster innerhalb des Funksignal“). Übertragungsbereichs befindet, und bis zu 30 Sekunden warten;... - Seite 50 RMP400 Installationshandbuch Störung/Fehler Ursache Maßnahme Die Maschine Funkübertragung unterbrochen/ Interface/Empfänger prüfen und hält während RMP400 außerhalb des Hindernis beseitigen. eines Messzyklus Übertragungsbereichs. unerwartet an. Fehler beim RMI bzw. RMI-Q Im zugehörigen Benutzerhandbuch Signalempfänger oder an der beschrieben. Maschine. Batterien leer.
- Seite 51 Genauigkeitsprüfungen an der Maschine durchführen. Die Status-LEDs des Funkübertragung unterbrochen – Position von RMI bzw. RMI-Q RMP400 entsprechen RMP400 außerhalb des RMI bzw. prüfen, siehe Arbeitsbereich. nicht den Status-LEDs RMI-Q Übertragungsbereichs. am RMI bzw. RMI-Q. Der RMP400 ist von Metall Hindernis entfernen.
- Seite 52 Messtaster außerhalb des Position von RMI bzw. RMI-Q Übertragungsbereichs. prüfen, siehe Arbeitsbereich. Batterien leer. Batterien wechseln. RMP400 und RMI bzw. RMI-Q RMP400 mit RMI bzw. RMI-Q wurden nicht gepaart. paaren. Messtaster-Auswahlfehler. Überprüfen, dass ein RMP funktioniert und richtig ausgewählt wurde.
-
Seite 53: Teileliste
Abschnitt 7,„Teileliste“ Teileliste Artikelnummer Beschreibung RMP400 A-6570-0001 Messtaster RMP400 mit Batterien, Werkzeugsatz und Quickstart-Benutzerhandbuch (voreingestellt auf Funksignal Ein/Funksignal Aus). Batterie P-BT03-0007 ½AA Batterie – Lithium-Thionylchlorid (Zweierpackung). Tastereinsatz A-5003-7306 50-mm-Tastereinsatz mit Kohlefaserschaft und Ø6-mm-Rubinkugel. Tastereinsatz A-5003-6510 100-mm-Tastereinsatz mit Kohlefaserschaft und Ø6-mm-Rubinkugel. - Seite 54 RMP400 Installationshandbuch Artikelnummer Beschreibung Dokumentation. Diese kann von unserer Website unter www.renishaw.de heruntergeladen werden. RMP400 QSG H-6570-8514 Quickstart-Benutzerhandbuch: Benutzerinformation zur schnellen Einrichtung des RMP400 Messtasters. RMI QSG A-4113-8550 Quickstart-Benutzerhandbuch: Benutzerinformation zur schnellen Einrichtung des RMI. RMI IG H-4113-8557 Installationshandbuch: Benutzerinformation zur Einrichtung des RMI-Q.
- Seite 56 Renishaw GmbH +49 7127 9810 +49 7127 88237 Karl-Benz Straße 12 germany@renishaw.com 72124 Pliezhausen www.renishaw.de Deutschland Kontaktinformationen finden Sie unter www.renishaw.de/Renishaw-Weltweit Veröffentlicht: 11.2021 Artikelnummer H-6570-8503-02-A © 2018–2021 Renishaw plc...
