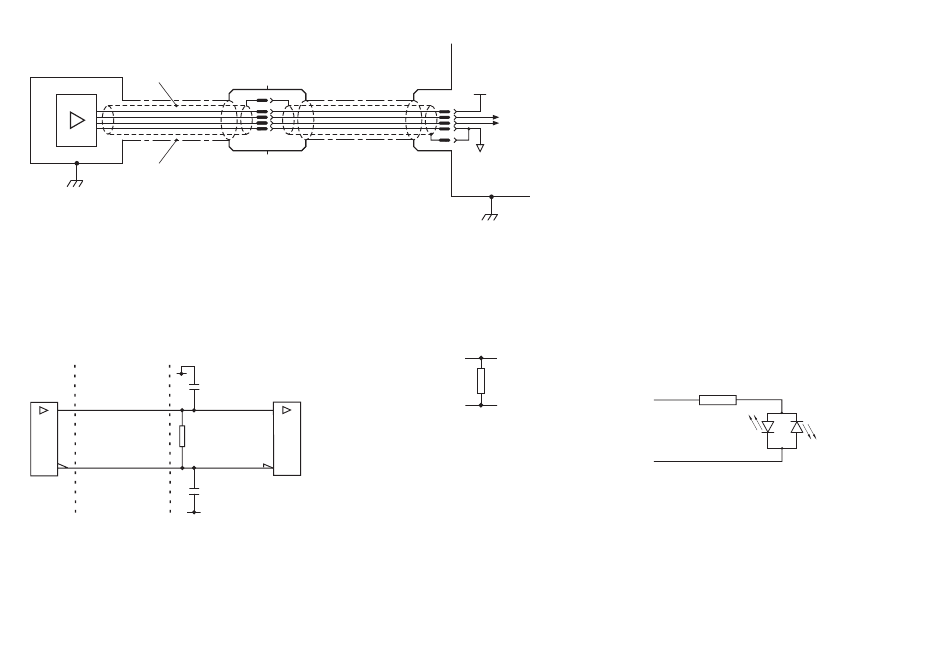

Elektrische Anschlüsse
Erdung und Schirmung
RGH24
Innere Schirmung
Äußere Schirmung
*
Maximale Verlängerungskabellänge
RGH24B - 100 m, RGH24D, X und Z - 50 m, RGH24W, Y, H, I und O - 20 m
WICHTIG: Der äußere Schirm sollte mit der Maschinenerde (Feldmasse) verbunden werden. Der innere Schirm sollte
mit dem 0-V-Anschluss verbunden werden. Es ist darauf zu achten, dass der innere und äußere Schirm voneinander
isoliert sind. Falls der innere und der äußere Schirm miteinander verbunden sind, führt dies zu einem Kurzschluss
zwischen 0 V und der Erde, was elektrisches Rauschen bewirken kann.
Empfohlene Signalabschlüsse
Digitalausgänge - RGH24D, X, Z, W, Y, H, I und O
0 V
Abtastkopf
A B Z Q +
= 120 Ω
120 Ω
Kabel Z
0
A B Z Q −
0 V
Standard RS422A Leitungsempfänger-Schaltung
Zusätzliche Kondensatoren reduzieren eventuelles Signalrauschen.
RGH24 RGS20 Installationshandbuch
Verlängerungskabel
220 pF
Folgeelektronik
220 pF
Folgeelektronik
5 V
*
Ausgangssignale
0 V
Analogausgang - RGH24B
V
V
V
+
0
1
2
120 Ω
V
V
V
0
1
2
Externes LED-Treibersignal
Die JST-Steckerversion erlaubt eine
Fernüberwachung des Abtastkopfstatus.
150 Ω
Grün
Rote / grüne LED
+
Grün
Rot
Rot
8
