Elektrischer Anschluss:
Eine spritzwassergeschützte Steckdose,
die den gesetzlichen Bestimmungen für
Nassräume entspricht, muss in unmittelba-
rer Nähe des einzubauenden Geräts vor-
handen sein. Der Stromanschluss (230 V,
50 Hz) muss kontinuierlich unter Spannung
stehen.
Notwendige Abstände:
Mindestmaß Freiraum oberhalb
des Geräts:
3.2
Einbaudrehflansch einbauen
VORSICHT
Die Flanschfläche des Einbaudreh-
flanschs soll waagrecht stehen
und nach unten zeigen. Falls die
Gegebenheiten am Einbauort dies
nicht zulassen, ist alternativ auch
ein Einbau mit der Flanschfläche
senkrecht stehend und nach vorne
zeigend möglich.
Den Einbaudrehflansch so ein-
bauen, dass keine mechanischen
Verspannungen auftreten. Ansons-
ten kann es zu einer mechanischen
Beschädigung bis hin zum Bruch
der Rohrleitung oder des Einbau-
drehflanschs kommen.
Der Einbaudrehflansch dient als Verbin-
dungselement zwischen Hauswasserinstal-
lation und Gerät. Er ist sowohl für waag-
rechte als auch für senkrechte Rohrleitun-
gen geeignet.
Achtung!
Den Einbaudrehflansch in Fließrichtung
•
installieren! Diese ist durch einen Pfeil
angezeigt.
Bei falschem Einbau ist eine Funktion
INFO_NO_HEADER
des Geräts nicht möglich.
Beim Einbau in eine waagrecht verlaufende
Rohrleitung sollte die Flanschfläche des
14
Installation durch Fachhandwerk
Einbaudrehflanschs nach unten zeigen.
Alternativ ist auch der Einbau in eine senk-
recht verlaufende Rohrleitung mit nach vorn
zeigender Flanschfläche möglich.
60 cm

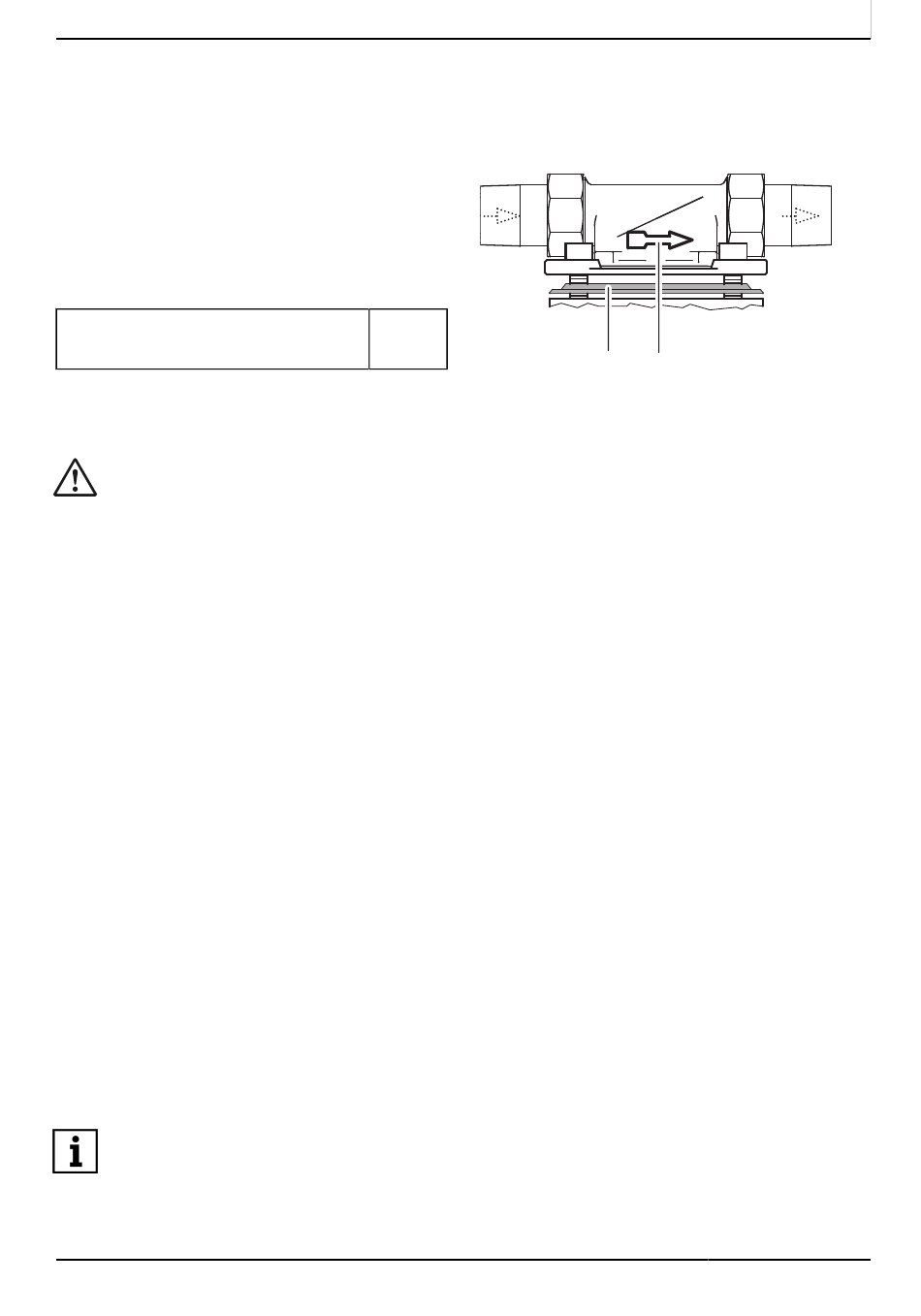

Abb. 3:
1
2
JUDO i-soft K SAFE+
1
2
Einbaudrehflansch
Profilflanschdichtung
Fließrichtungspfeil
1703662 • 2023/09
