Fernsteuerung und Fernübertragung von Meldungen
Vorgehensweise LAN-Verbindung:
1.
Netzgerät vom Stromnetz trennen.
2.
Abdeckplatte nach oben hin abnehmen.
ACHTUNG
Die Abdeckplatte ist mit dem
Gerät über ein Kabel verbunden.
Die Kabelverbindung darf keiner
Zugbelastung ausgesetzt wer-
den.
Die Abdeckplatte daher mit der
Einhakvorrichtung in die Halte-
rung an der rechten Innenseite
des Gerätegehäuses einhängen.
3.
Den schwarzen Einsatz auf der Rück-
seite des Geräts durch Lösen der bei-
den Innensechskantschrauben entfer-
nen.

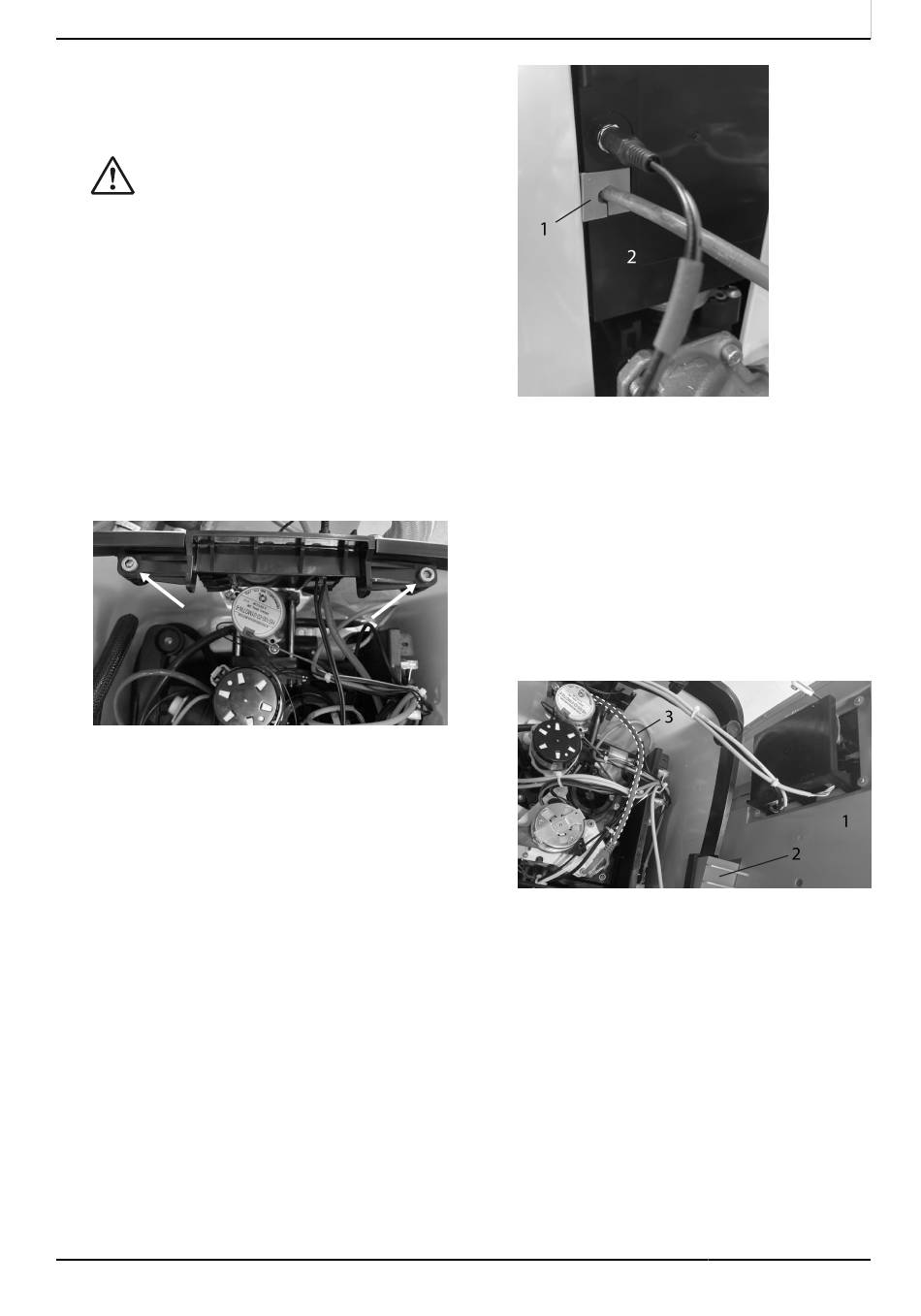

Abb. 13:
Schrauben des schwarzen
Einsatzes lösen
4.
Die graue Gummitülle aus dem schwar-
zen Einsatz entnehmen und zur Durch-
führung des LAN-Kabels mit einem
Loch und einem Schlitz versehen.
1703662 • 2023/09
Abb. 14:
1
2
5.
Das LAN-Kabel durch die Gummitülle
führen, die Gummitülle in den schwar-
zen Einsatz schieben und diesen mit
den beiden Inbusschrauben wieder
befestigen.
Abb. 15:
1
2
3
6.
Das Connectivity-Modul auf der rech-
ten Innenseite aus der Halterung nach
oben entnehmen und das LAN-Kabel
am Connectivity-Modul einstecken.
JUDO i-soft K SAFE+
Graue Gummitülle zur
Durchführung des LAN-
Kabels
Graue Gummitülle
Schwarzer Einsatz in der Rück-
wand des Geräts
LAN-Kabel durch Rückwand
geführt
Abdeckplatte des Geräts
Einhakvorrichtung der Abdeck-
platte
LAN-Kabel
41
