SEW-Eurodrive Movigear DBC-B Betriebsanleitung Seite 66

Elektrische Installation
5
Belegung der optionalen Steckverbinder
5.7.2 X5132: Digitale Ein- / Ausgänge
66
Folgende Tabelle zeigt Informationen zu diesem Anschluss:
Funktion
Digitale Ein- / Ausgänge für MOVIGEAR
Anschlussart
M23, P-Einsatz 12-polig, female, 0°-codiert

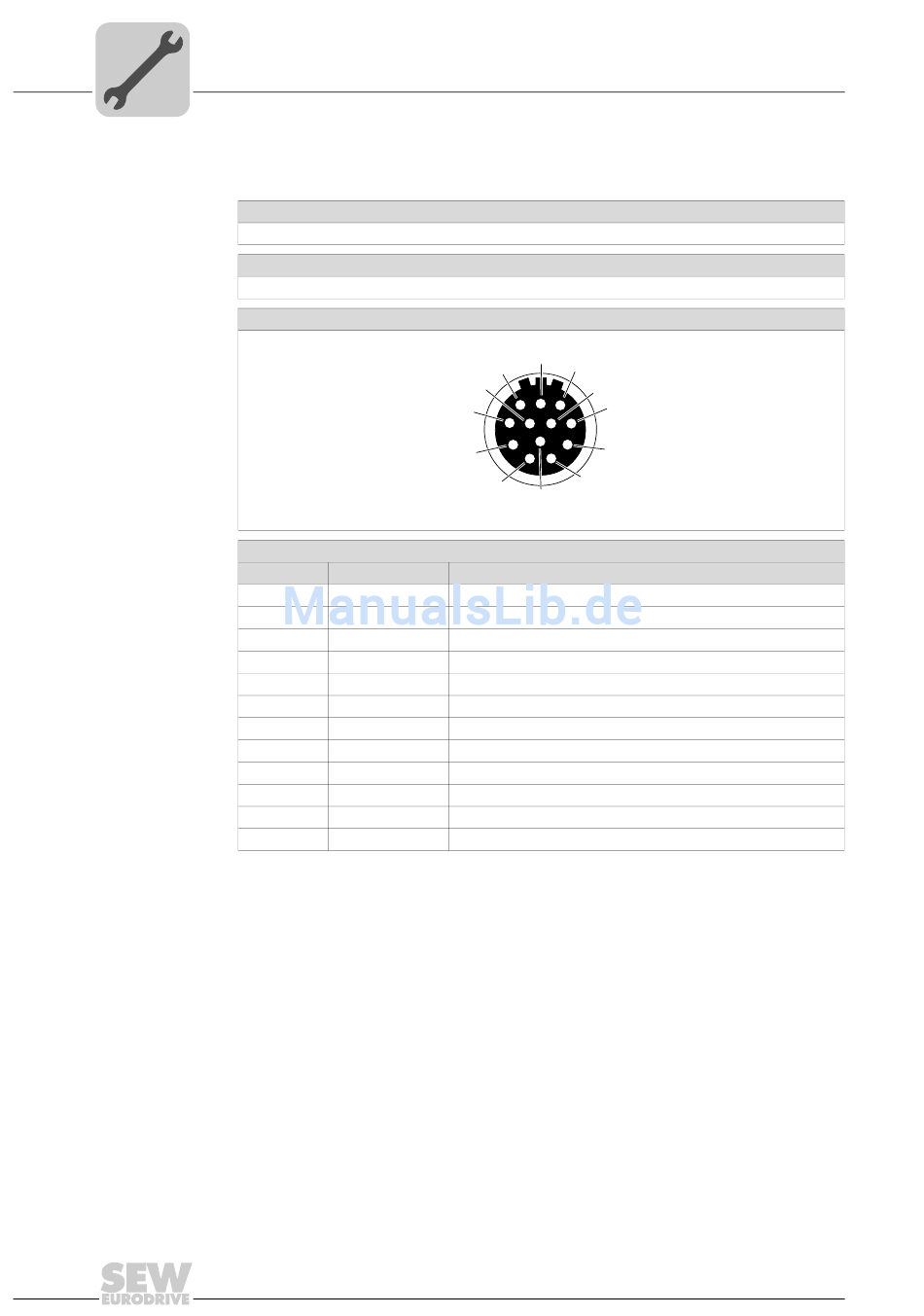

Anschlussbild
Belegung
Nr. Name
1 DI01
2 DI02
3 DI03
4 DI04
5 n.c.
6 K1a
7 K1b
8 +24V_O
9 0V24_O
10 n.c.
11 n.c.
12 FE
®
9
8
1
10
12
7
2
6
3
5
4
11
Funktion
Binäreingang DI01
Binäreingang DI02
Binäreingang DI03
Binäreingang DI04
Nicht belegt
Melderelais K1a
Melderelais K1b
DC-24-V-Ausgang
0V24-Bezugspotenzial
Nicht belegt
Nicht belegt
Potenzialausgleich / Funktionserde
Betriebsanleitung – MOVIGEAR®-DBC-B
2264820107
