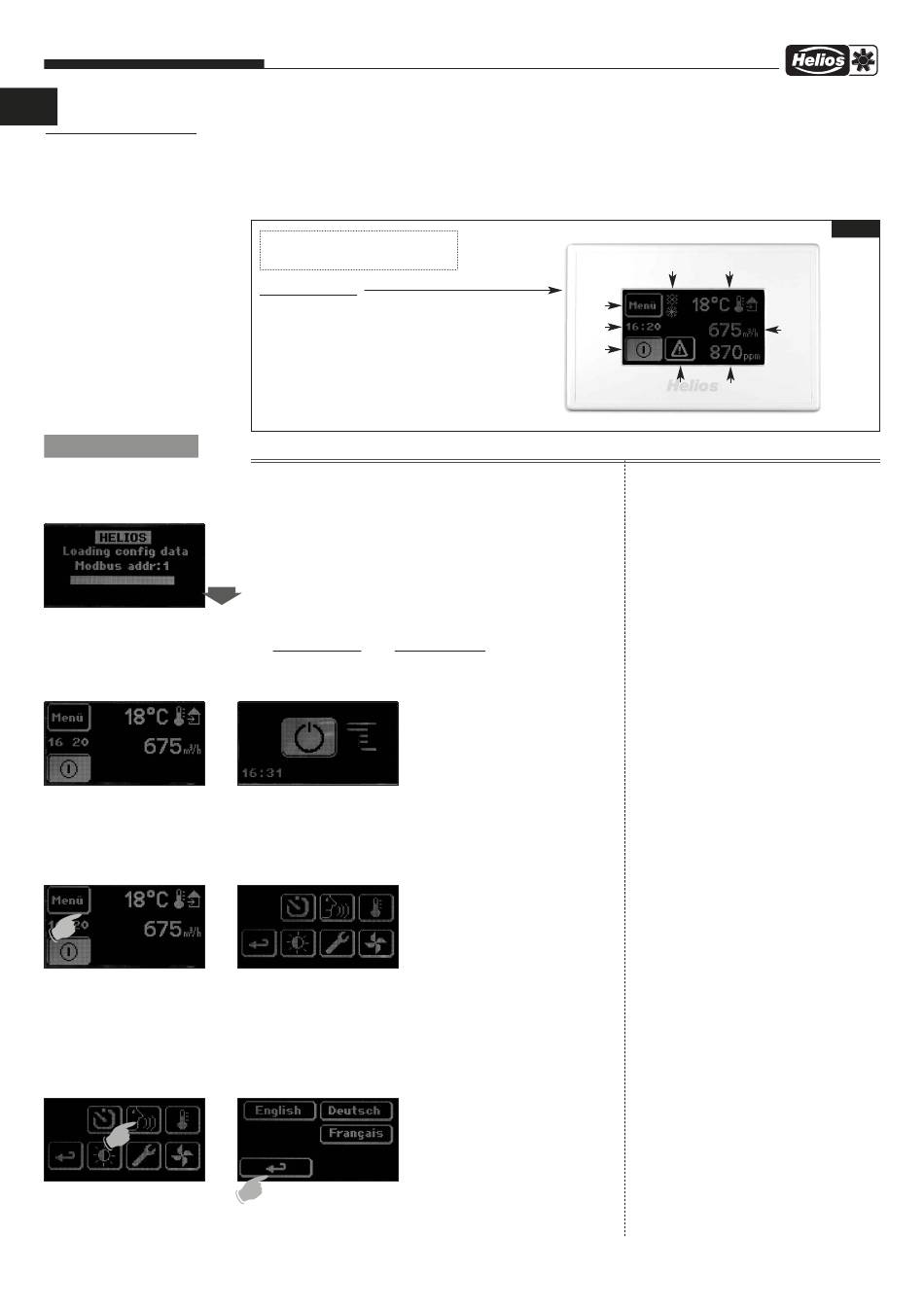

Montage- und Betriebsvorschrift
D
KAPITEL 4
BEDIENELEMENT
MENÜ
1. Inbetriebnahme
Revisionshauptschalter am Klemmenkasten einschalten. Softwareparameter werden eingelesen.
2. Enter
2. Betriebszustand – Displayanzeigen
Die Steuerung kann in zwei Betriebsmodi „ Lüftungsmodus" und „ Stand-by-Modus" aktiv sein.
Das KWL-Gerät wird immer in den Betriebsmodus versetzt, der vor dem Ausschalten aktiv war.
Lüftungsmodus
3. Hauptmenü
1. Taste „ Menü" drücken, um in das Hauptmenü zu gelangen
2. Taste „ RETURN" drücken um in das Ausgangsmenü zu gelangen
±
4. Landessprache wählen
1. Im Hauptmenü die Taste „ Sprache" drücken
2. Im Sprachmenü die Landessprache Englisch, Deutsch oder Französisch auswählen
3. Mit Taste „ RETURN" bestätigen
Hauptmenü
±
Zentral-Lüftungsgeräte KWL EC 800S/1800S/2600S Pro/WW
4.0
Aufputz-Komfortbedienelement mit Touchscreen
Das Zentral-Lüftungsgergerät wird mit einem Aufputz-Komfortbedienelement angesteuert (Abb.11). Es ermöglicht frei
definierbare Betriebstufen innerhalb des gesamten Kennlinienbereichs, ein Wochen- oder Tagesprogramm sowie
weitere features. Standardmäßig liegt dem Bedienelement eine Steuerleitung (5 m) mit beidseitigem RJ12 Stecker zur
einfachen Montage bei.
Software-Menüführung
Bedienung durch selbsterklärende
Grafikelemente direkt über Touchscreen.
Displayanzeigen:
Œ Menü
 Uhrzeit
Ž Power-Symbol / Stand-by
 Frostschutzanzeige WT / WW
 Temperaturwert / aktivierter Fühler (Symbol)
‘ Soll-Volumenstrom / Ist-Volumenstrom
’ Fühleristwerte
“ Warnsymbol/Fehleranzeige
4.1
Bedienmenü / Parametereinstellungen über Touchscreen
Stand-by-Modus
Hauptmenü
Œ

Ž


Sprachmenü
Œ

Ž
14


Hauptmenü - Symbolerklärung:
Œ
Wochenprogramm

Sprachmenü
Ž
Soll-Temperaturwerte

RETURN-Taste

Helligkeit/Kontrast
Servicemenü
Luftmengenmenü
Abb.11
