BEDIENELEMENT
KWL-BCU/KWL-BCA
MENÜ
Passivhaus-Kompaktgeräte KWL EC 270/370 Pro
4.0

Bedienelement KWL-BC..

Das Passivhaus-Kompaktgerät wird mit einem Bedienelement KWL-BCU/BCA (für Unterputz oder Aufputzmontage)
angesteuert. Es ermöglicht einen manuellen/automatischen 4-stufigen Betrieb. Standardmäßig liegt dem Bedienele-
ment eine Steuerleitung (3 m) mit beidseitigem RJ 12 Stecker zur einfachen Montage bei. Ein Anschluss von bis zu
4 Bedienelementen ist möglich. Hierbei muss jedes Bedienelement eine eigene „ Adresse" bekommen, die beim Ein-
schalten einmalig abgefragt wird.

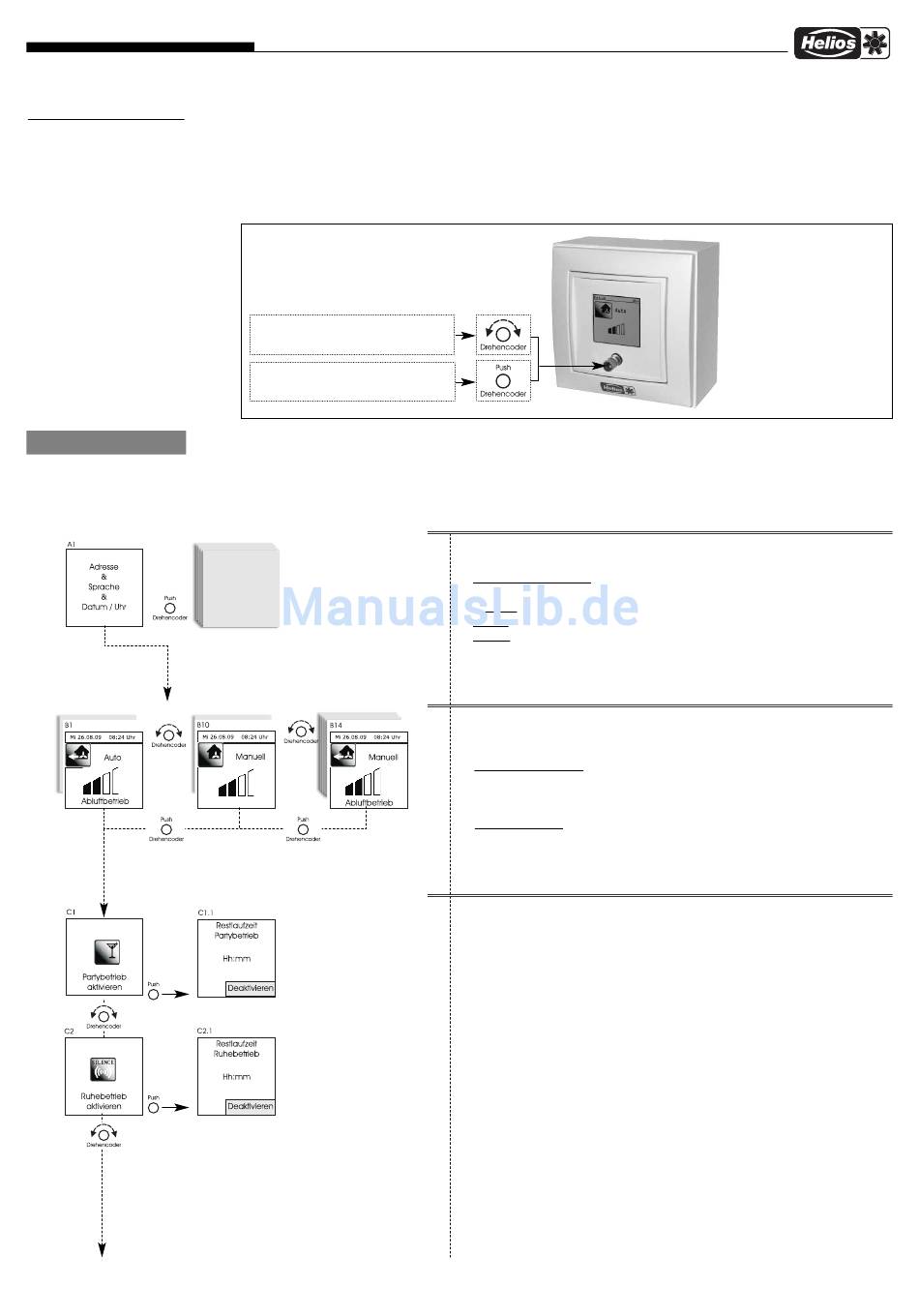

ΠGrafikdisplay
 Drehencoder
Ž Gehäuse
Software-Menüführung
durch Drehen nach links und rechts kann
durch das Software-Menü navigiert werden.
Steuerungsfunktionen
durch Drücken (Push), wird die im Display
angezeigte Funktion ausgewählt/aktiviert.
4.1 Bedienmenü/Parametereinstellungen
A1 = Erstinbetriebnahmeassistent:
Im Menü „ Erstinbetriebnahme" werden folgende Informationen abgefragt:
1. Adresse Bedienelement: Es können bis zu vier Bedienelemente angeschlossen
werden. Jedes Bedienelement benötigt eine eigene Adresse (1-4)
2. Sprache: Folgende Sprachen sind hinterlegt: deutsch oder englisch
3. Datum: Einstellung des aktuellen Datums
4. Uhrzeit: Einstellung der aktuellen Uhrzeit
B1 bis B14 = Lüftungsstufen Betrieb Auto / Manuell:
Die Leistungsregelung des KWL EC 270/370 Pro kann automatisch oder manuell einge-
stellt werden.
Im automatischen Betrieb erfolgt die Leistungsregelung in Abhängigkeit von der Raumluft-
feuchte, der CO -Konzentration und oder dem Wochenprogramm. Hierzu müssen die
2
Zubehörkomponenten CO –Fühler KWL-CO
2
angeschlossen werden.
Im manuellen Betrieb erfolgt die Leistungsregelung individuell. Durch drehen am Drehen-
coder, kann zwischen folgenden Stufen ausgewählt werden:
Stufe 0-1-2-3-4-ZU-AB. (ZU = Zuluftbetrieb, AB = Abluftbetrieb)
– Nur mit DiBt-Konfiguration! –
C1 = Partybetrieb aktivieren:
Über das Menü „ Partybetrieb" kann das KWL EC 270/370 Pro für eine bestimmte Zeit in
einer voreingestellten Lüftungsstufe betrieben werden. Im Display wird die verbleibende
Restlaufzeit (C1.1) des Partybetriebs angezeigt, der Modus kann jederzeit unterbrochen
werden. Die Einstellung der Lüftungsstufe, sowie die Dauer wird im Untermenü D3 einge-
stellt.
C2 = Ruhebetrieb aktivieren:
Über das Menü „ Ruhebetrieb" kann das KWL EC 270/370 Pro für eine definierte Zeit in
einer voreingestellten Lüftungsstufe betrieben werden. Im Display wird die verbleibende
Restlaufzeit (C2.1) angezeigt. Der Modus kann jederzeit unterbrochen werden. Die Einstel-
lung der Lüftungsstufe, sowie die Dauer wird im Untermenü D4 eingestellt.
10
Ž
Œ

bzw. der Feuchte-Fühler KWL-FF 270/370
2
