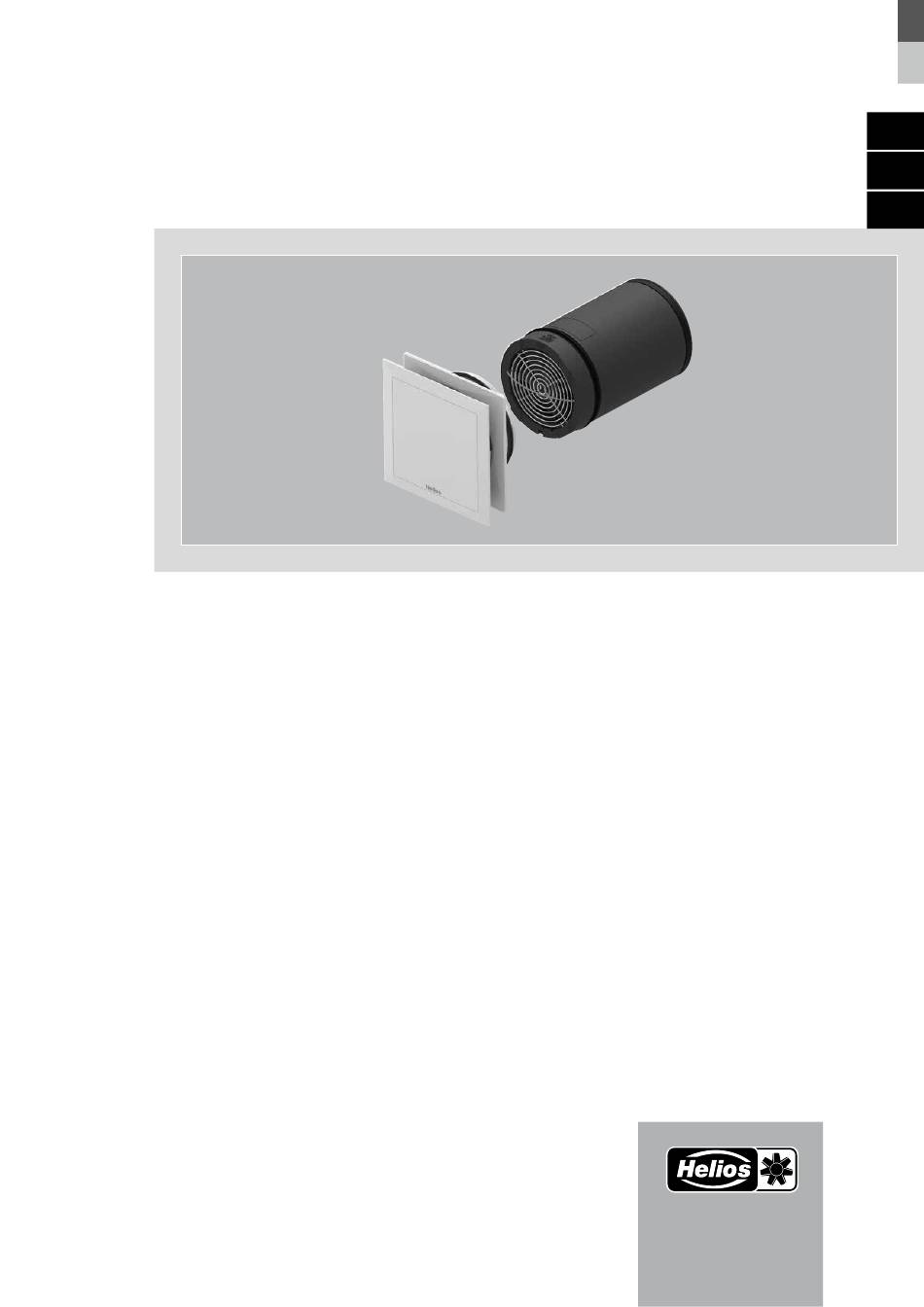

Helios Ventilatoren
MONTAGE- UND BETRIEBSVORSCHRIFT
INSTALLATION AND OPERATING INSTRUCTIONS
NOTICE DE MONTAGE ET D'UTILISATION
Geräteeinheit mit Innenblende
Unit with inner panel
Unité de ventilation avec grille intérieure
KWL EC 45-160
KWL
®
EcoVent Verso
Wärmerückgewinnung und EC-Technik
für den Wandeinbau
Heat recovery and EC-motor technology
for wall installation
Récupération de chaleur et technologie EC
pour montage mural
DE
EN
FR
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Helios KWL EcoVent Verso EC 45-160
Inhaltszusammenfassung für Helios KWL EcoVent Verso EC 45-160
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT INSTALLATION AND OPERATING INSTRUCTIONS NOTICE DE MONTAGE ET D’UTILISATION Geräteeinheit mit Innenblende Unit with inner panel Unité de ventilation avec grille intérieure KWL EC 45-160 ® EcoVent Verso Wärmerückgewinnung und EC-Technik für den Wandeinbau Heat recovery and EC-motor technology for wall installation Récupération de chaleur et technologie EC...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsvorschrift Geräteeinheit mit Innenblende – KWL EC 45-160 DEUTSCH Inhaltsverzeichnis KAPITEL 1 SICHERHEIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 2 Wichtige Informationen . -
Seite 3: Kapitel 1 Sicherheit
Montage- und Betriebsvorschrift Geräteeinheit mit Innenblende – KWL EC 45-160 KAPITEL 1 1 .0 Wichtige Informationen Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften durch- SICHERHEIT zulesen und zu beachten. Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren um einen siche- ren Betrieb des Lüftungsgerätes zu gewährleisten. -
Seite 4: Montage- Und Betriebsvorschrift
Garantieansprüche – Haftungsausschluss Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfällt die Gewährleistung. Gleiches gilt für Haftungsansprüche an Helios. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten ALLGEMEINE HINWEISE werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Veränderungen und Umbauten am Gerät sind nicht zulässig und führen zum Verlust der Konformität, jegliche Gewährleistung und Haftung... -
Seite 5: Feuerstätten
Montage- und Betriebsvorschrift Geräteeinheit mit Innenblende – KWL EC 45-160 2 .8 Feuerstätten Die einschlägig geltenden Vorschriften für den gemeinsamen Betrieb von Feuerstätte, Wohnungslüftung und WICHTIG Dunstabzugshaube (Informationen über den Bundesverband des Schornsteinfegerhandwerks-Zentralinnungs- verband (ZIV)) sind zu beachten! Allgemeine baurechtliche Anforderungen Die KWL ®... -
Seite 6: Technische Daten
Montage- und Betriebsvorschrift Geräteeinheit mit Innenblende – KWL EC 45-160 4 .1 Technische Daten KWL EC 45-160 ö ë ä ù ò Förderleistung auf Stufe Zu-/Abluft V · 45 m /h 37 m 32 m /h 24 m /h 14 m Schalldruck L 34 dB(A) 29 dB(A) 27 dB(A) 21 dB(A) 14 dB(A) Schalldämmung D... -
Seite 7: Kapitel 5 Montage Und Bedienung
Montage- und Betriebsvorschrift Geräteeinheit mit Innenblende – KWL EC 45-160 Alle nachfolgenden Informationen und Anweisungen sind nur für eine autorisierte Elektrofachkraft bestimmt! KAPITEL 5 5 .0 Montage Die Lieferung erst unmittelbar vor dem Einbau aus der Verpackung entnehmen, um mögliche Beschädigungen und MONTAGE UND Verschmutzungen beim Transport sowie auf der Baustelle zu vermeiden. - Seite 8 Montage- und Betriebsvorschrift Geräteeinheit mit Innenblende – KWL EC 45-160 3. Den Anschlussstecker (Teil ò ù ) trennen (s. Abb. 9). 4. Anschlussleitung (Außendurchmesser max. 6 mm) nach Schaltplan verdrahten. Abb .9 Anschlussstecker ò ù Anschluss bauseits Anschluss Geräteeinheit 5. Anschlussstecker verbinden und in die Aussparung der Geräteeinheit stecken (s. Abb. 10)! Beschädigung der Geräteeinheit durch Eindrücken des Ventilatorschutzgitters! ACHTUNG Die Geräteeinheit am Lüftergehäuse in die Wandeinbauhülse einschieben.
-
Seite 9: Innenblende Öffnen Und Schließen
Montage- und Betriebsvorschrift Geräteeinheit mit Innenblende – KWL EC 45-160 5 .1 Innenblende öffnen und schließen – Innenblende öffnen Die Innenblende gegen den Uhrzeigersinn, zwei volle Umdrehungen, bis zum Rastpunkt, drehen (s. Abb. 13). – Innenblende schließen Die Innenblende im Uhrzeigersinn, zwei volle Umdrehungen, bis zum Rastpunkt, drehen (s. Abb. 14). Abb .13 Abb .14 Innenblende... - Seite 10 Montage- und Betriebsvorschrift Geräteeinheit mit Innenblende – KWL EC 45-160 1. Innenblende herausziehen (s. Abb. 17). 2. Anschlussstecker herausziehen und trennen (s. Abb. 18). Abb .17 Abb .18 Innenblende Anschlussstecker herausziehen trennen 3. Die Geräteeinheit an der Auszugshilfe herausziehen (s. Abb. 19). 4.
-
Seite 11: Störungsursachen
Anschlussstecker prüfen und ggf. Anschlussleitung oder Kabelbruch auf Kabelbruch überprüfen – Lüftungsstufe 0 aktiviert Betriebsstufe ändern; externen Kontakt beachten – Laufrad blockiert Blockade lösen, reinigen; ggf. Helios Kunden- dienst kontaktieren – Motor defekt Helios Kundendienst kontaktieren – Bedienelement defekt Anschluss nach Schaltplan überprüfen... -
Seite 12: Kapitel 7 Schaltplanübersicht
Montage- und Betriebsvorschrift Geräteeinheit mit Innenblende – KWL EC 45-160 KAPITEL 7 7 .0 Schaltplan für den Betrieb mit 2-6 Lüftungsgeräten KWL EC 45-160 Abb .22 SCHALTPLAN- ÜBERSICHT Service Micro USB KWL 45 BEU 8 9 10 11 - / GND M2... - / GND M1... -
Seite 13: Schaltplan Für Den Betrieb Mit Bis Zu 8 Lüftungsgeräten Kwl Ec 45-160
Montage- und Betriebsvorschrift Geräteeinheit mit Innenblende – KWL EC 45-160 7 .1 Schaltplan für den Betrieb mit bis zu 8 Lüftungsgeräten KWL EC 45-160 Abb .23 Betrieb mit bis zu 8 x KWL EC 45 mit 2 x KWL 45 SNU parallel KWL EC 45: Start Zuluft KWL EC 45: Start Abluft 6 - GND... - Seite 40 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
