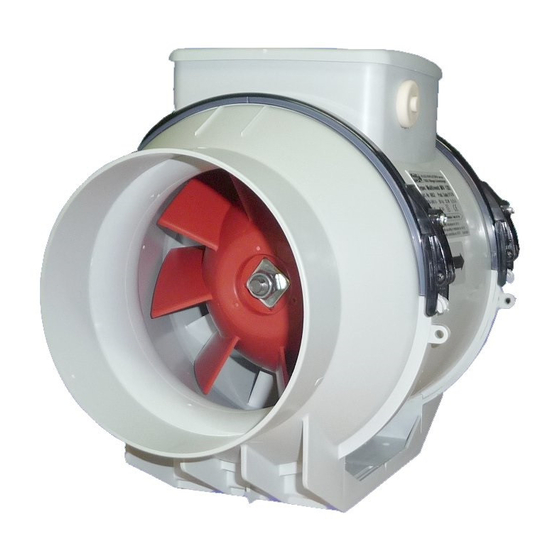

Helios MultiVent MV EC 125 Montage- Und Betriebsvorschrift
Ec-rohrventilatoren
Vorschau ausblenden
Andere Handbücher für MultiVent MV EC 125:
- Montage- und betriebsvorschrift (24 Seiten) ,
- Montage- und betriebsvorschrift (64 Seiten) ,
- Montage- und betriebsanleitung (12 Seiten)
Verwandte Anleitungen für Helios MultiVent MV EC 125
Inhaltszusammenfassung für Helios MultiVent MV EC 125
- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 82 679 EC-Rohrventilatoren MultiVent ® MV EC 125 MV EC 160 MV EC 200...
- Seite 2 Korrekte Entsorgung dieses Produktes (Elektromüll) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Montage- und Betriebsvorschrift gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesund- heit nicht durch unkontrollierte Müllbeseitigung zu schaden.
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsvorschrift ® MultiVent MV EC 125/160/200 DEUTSCH Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE MONTAGE- UND BETRIEBSHINWEISE ........Seite 2 Wichtige Informationen . -
Seite 4: Kapitel 1. Allgemeine Montage- Und Betriebshinweise
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewährleistung. Gleiches gilt für Haf- tungsansprüche an den Hersteller. Der Gebrauch von Zubehörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. -
Seite 5: Leistungsdaten
Bei Betrieb von mehreren MV Geräten mit MVB, ist dessen max. Strombelastbarkeit von 3A ind. zu beachten! Der Einsatz von Fremdfabrikaten kann, v.a. bei elektronischen Geräten, zu Funktionsproblemen, Zerstörung HINWEIS des Reglers und/-oder des Ventilators führen. Bei Einsatz seitens Helios nicht freigegebener Regel- und Steuergeräte entfallen Garantie und Haftungsansprüche! 1.16 Motorschutzeinrichtung Alle MiniVent EC-Radialventilatoren sind mit einer integrierten elektronischen Temperaturüberwachung für den EC-... -
Seite 6: Kapitel 2. Serienteile Und Zubehör
Montage- und Betriebsvorschrift ® MultiVent MV EC 125/160/200 Serienteile zu MultiVent MV EC ... KAPITEL 2 Abb.5 SERIENTEILE UND ™ ZUBEHÖR – Gehäuse aus schlag- und korrosionsfestem Kunststoff — Hochleistungslaufrad und ˜ Nachleitrad aus Kunststoff optimiert für hohe Druck- und Volumenleistung ™... -
Seite 7: Kapitel 3. Aufstellung/Montage
Montage- und Betriebsvorschrift ® MultiVent MV EC 125/160/200 Montage KAPITEL 3 Die Ventilatoren werden serienmäßig als komplette Einheit, d.h. anschlussfertig geliefert. Sie können in beliebiger Achs- lage eingebaut werden – waagerecht, – senkrecht, – schräg (siehe Abb. 9). Die Ventilatoren sind durch öffnen der Spann- AUFSTELLUNG/MONTAGE bügel (siehe Abb. -
Seite 8: Wichtige Hinweise
Montage- und Betriebsvorschrift ® MultiVent MV EC 125/160/200 Einbau Variable Positionierung des Ventilators bzw. Klemmenkasten möglich, je nach Einbaubedingung (siehe Abb. 14). Abb.14 Wand – Körperschallübertragung Es ist darauf zu achten, dass Körperschallübertragungen auf Gebäude und Rohrsystem vermieden werden! ® Die MultiVent EC-Ventilatoren sind mittels flexibler Verbindungsmanschetten mit dem Rohrsystem zu verbinden (siehe Abb. -
Seite 9: Kapitel 4. Inbetriebnahme
Montage- und Betriebsvorschrift ® MultiVent MV EC 125/160/200 Erstinbetriebnahme KAPITEL 4 Vor der Erstinbetriebnahme sind folgende Punkte zu prüfen: – Bestimmungsgemäßen Einsatz des Ventilators überprüfen! INBETRIEBNAHME – Einbau und elektrische Installation fachgerecht abgeschlossen – Ventilator auf solide Befestigung prüfen – Alle Teile, insbesondere Schrauben, Muttern, Schutzgitter auf festen Sitz überprüfen –... -
Seite 10: Kapitel 7. Schaltplan
Montage- und Betriebsvorschrift ® MultiVent MV EC 125/160/200 Abb.17 KAPITEL 7 SS-951 SCHALTPLÄNE MV EC 125 für MV EC.. MV EC 160 MV EC 200 Wechselstrom, 1~, 230 V, 50 Hz Abb.18 SS-952 MV EC 125 MV EC 160 MV EC 200... - Seite 11 Montage- und Betriebsvorschrift ® MultiVent MV EC 125/160/200 Notizen:...
- Seite 12 HELIOS Ventilatoren GmbH & Co · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 avenue Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Steinackerstraße 36 · 8902 Urdorf / Zürich GB HELIOS Ventilation Systems Ltd.
