Montage- und Betriebsvorschrift
D
ACHTUNG
ACHTUNG
ACHTUNG

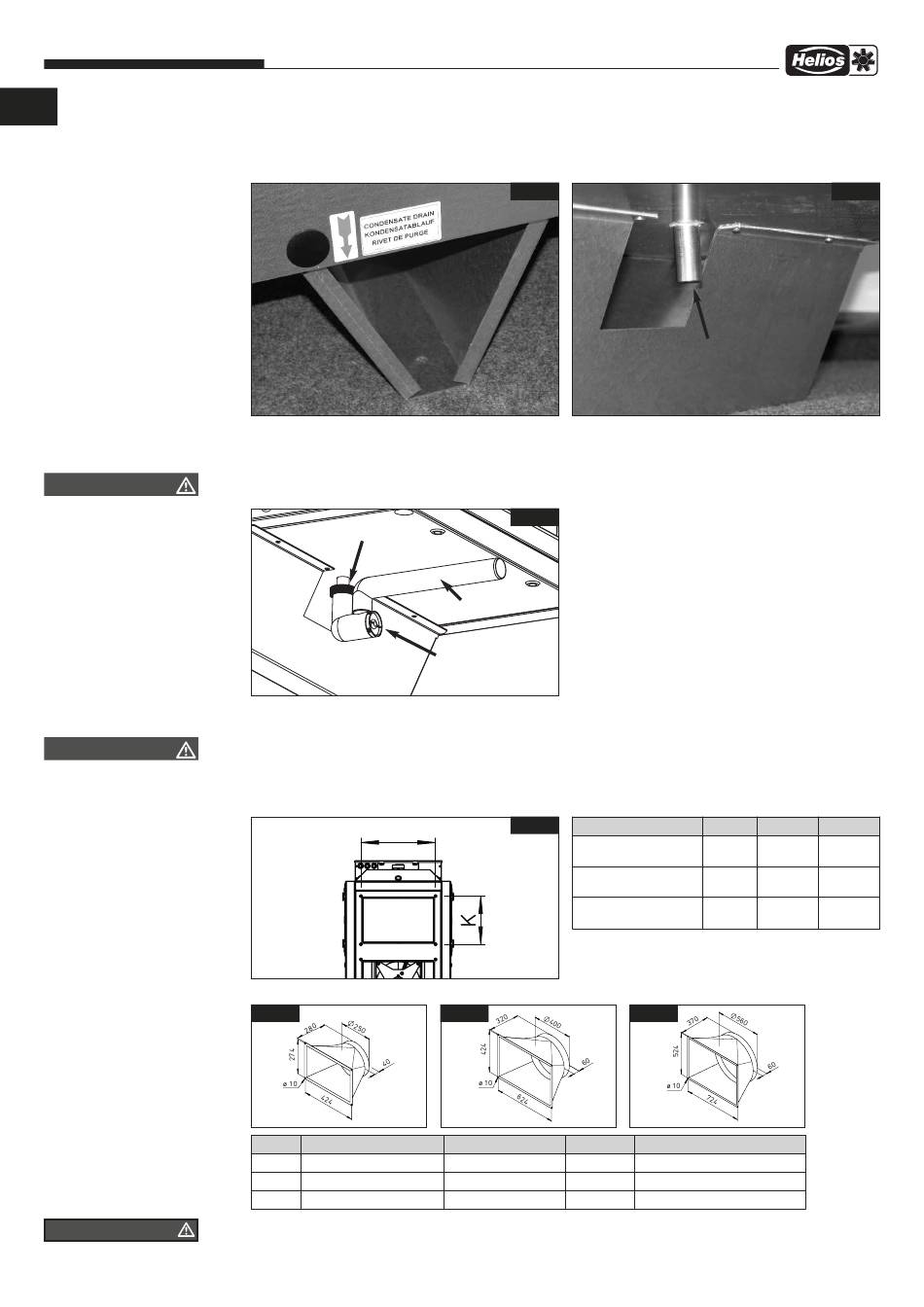

Zentral-Lüftungsgeräte KWL EC 800S/1800S/2600S Pro/WW
2.3
Kondensatablauf/Siphon
Während der Heizperiode kondensiert die Feuchtigkeit der Abluft zu Wasser. In Neubauten oder bei großen Personen-
ansammlungen kann sich reichlich Kondenswasser bilden.
Das in der Edelstahlkondensatwanne gesammelte Kondensatwasser wird über einen Kugelsiphon (im Lieferumfang
enthalten) abgeführt. Hierbei muss ein Gefälle von mind. 3° berücksichtigt werden und bauseits die Anbindung an
das örtliche Abflusssystem sichergestellt werden.
Um einen ordnungsgemäßen Ablauf des Kondensatwasser zu gewährleisten, ist unbedingt sicherzustellen,
dass das Lüftungsgerät 100%ig im Lot installiert ist; siehe auch Aufkleber „Kondensatablauf" am Gerät.
Steckdichtung
Kugelsiphon
Montage: Steckdichtung auf Kugelsiphon aufstecken. Anschließend Siphon am Gerät montieren (Abb.5).
Aufgrund der Geruchsentwicklung bei einem ausgetrockneten Syphon, sollte ein offener Abfluss verbaut werden.
Der Rohrverlauf der Kanalisation darf hinter dem Siphon nicht ansteigen!
Der Kondensatablauf muss frostsicher verlegt sein!
2.4
Flanschanschluss / Anschlussstutzen
Die KWL EC ...S Pro/WW Typen werden standardmäßig mit einem Flanschanschluss ausgeliefert.
L
Maße in mm
Im Helios-Zubehör sind Übergangsstücke Kanal auf Rohr erhältlich:
Abb.6
Gerätetype
Abb.6
KWL EC 800S Pro ...
Abb.7
KWL EC 1800S Pro ..
Abb.8
KWL EC 2600S Pro ..
Die Rohrleitungen müssen fest und dicht an die Stutzen angeschlossen werden.
Die Anordnung der Lüftungsleitung ist aus der Abbildungen zu entnehmen.
Abb.3
Abb.5
Rohr DN 40
Reinigungsbehälter
(ausziehbar)
Abb.6
Gerätetype
KWL EC 800S Pro ...
KWL EC 1800S Pro ...
KWL EC 2600S Pro ...
Abb.7
Bezeichnung
Best.-Nr.
KWL-ÜS 800S
8339
KWL-ÜS 1800S
8340
KWL-ÜS 2600S
8341
6
Kondensatablauf Ø 22 mm
unterhalb des Gerätes
Maße
K
mm
274
mm
424
mm
524
Abb.8
Rohrdurchmesser in mm
250
400
560
Abb.4
L
424
624
724
