Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
Pos. Symbol
10
11
VRD
12
Hold
13
14
15
4.1.2
Steuerungsbereich B
Pos. Symbol
1
2
3
4
5
6
7
sec
12
Beschreibung
0
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 5.5
Signalleuchte Zustandsanzeige
Nach jedem beendeten Schweißvorgang werden die zuletzt geschweißten Werte für
Schweißstrom und -spannung in den Anzeigen dargestellt, die Signalleuchte leuchtet.
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne weite-
re Maßnahmen weitergeschweißt werden.
Signalleuchte Zugriffssteuerung aktiv
Signalleuchte leuchtet bei aktiver Zugriffssteuerung der Gerätesteue-
rung > siehe Kapitel 5.4.
In dieser Geräteausführung ohne Funktion.
Beschreibung
0
Drucktaste Parameteranwahl, links
Die Schweißparameter des Funktionsablaufes werden nacheinander gegen den Uhr-
zeigersinn angewählt. Bei Steuerungen ohne diese Taste erfolgt die Einstellung aus-
schließlich über den Steuerungsknopf.
Steuerungsknopf
Zentraler Steuerungsknopf zur Bedienung durch Drehen und Drücken > sie-
he Kapitel 4.3.
Drucktaste Parameteranwahl, rechts
Die Schweißparameter des Funktionsablaufes werden nacheinander im Uhrzeigersinn
angewählt. Bei Steuerungen ohne diese Taste erfolgt die Einstellung ausschließlich
über den Steuerungsknopf.
Signalleuchte Balance
Pulsbalance
Signalleuchte Elektrodendurchmesser
Zündoptimierung (WIG)
Signalleuchte Gasnachströmzeit
Signalleuchte Downslope-Zeit

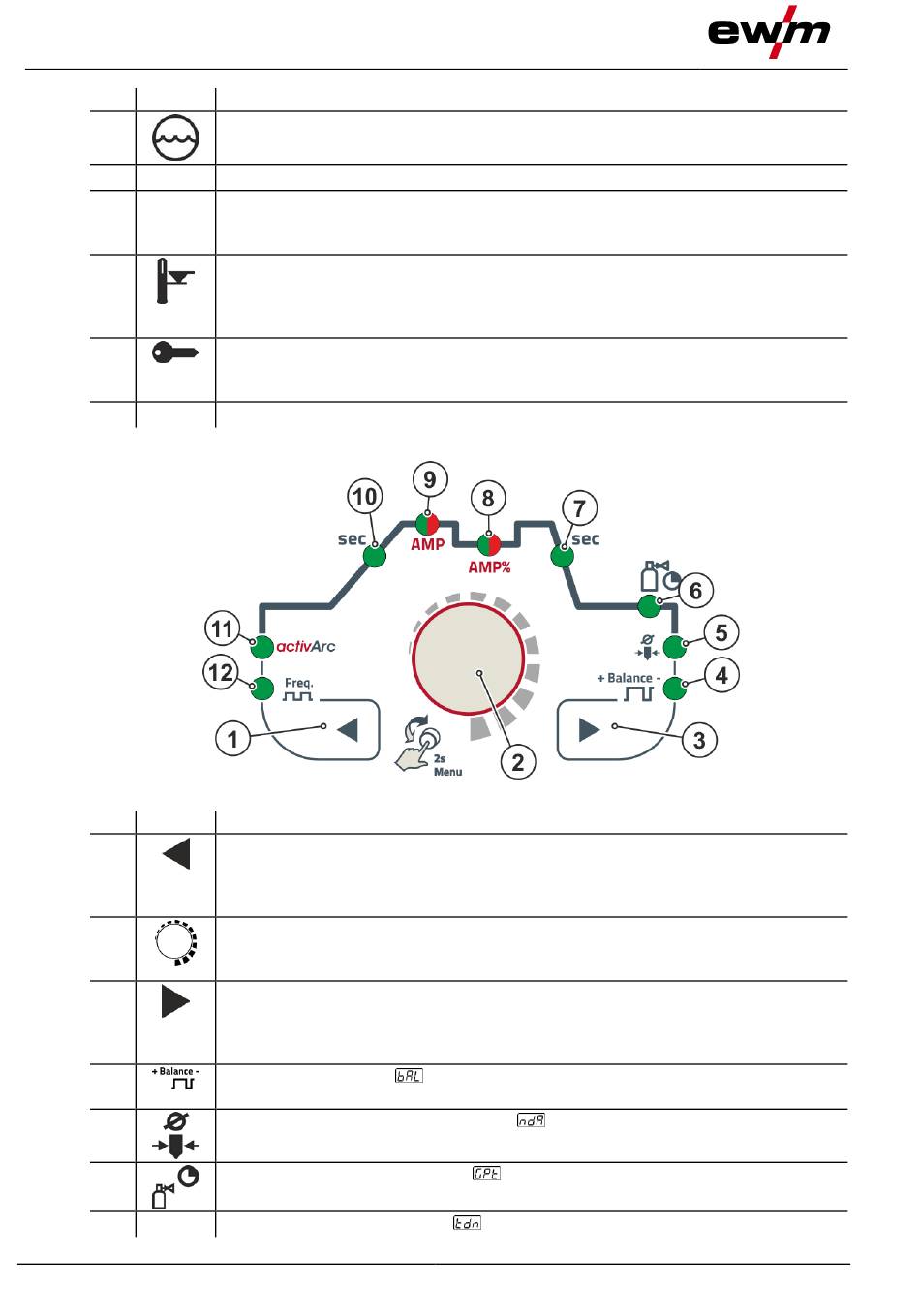

Abbildung 4-3
