SPL Track One Mk3 Bedienungsanleitung Seite 22

Track One Mk3 – Manual
22
LMF

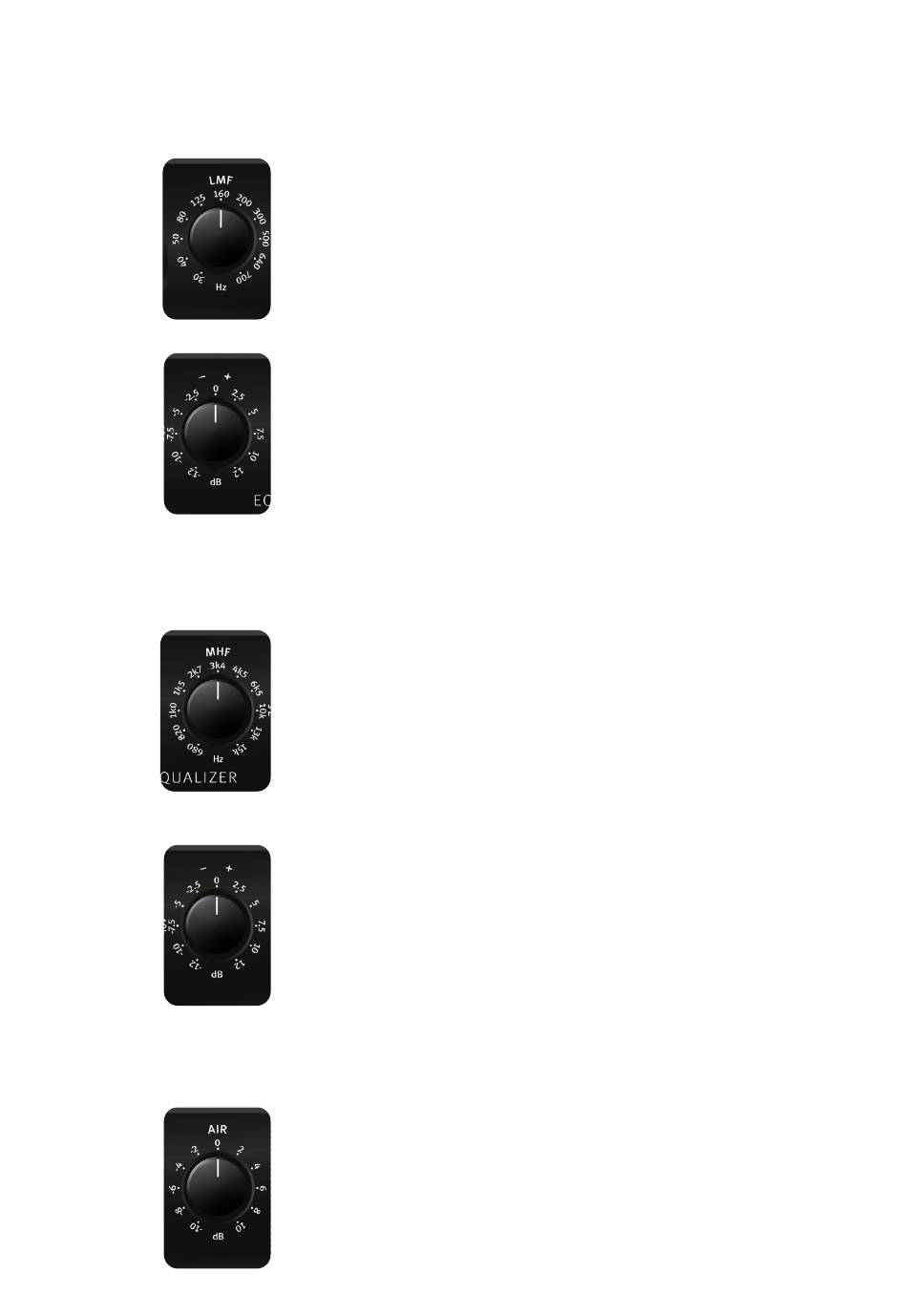

Mit dem LMF-Regler wird die Mittenfrequenz des
halbparametrischen Bass-/Mittenfilters festgelegt
(LMF: Low/Mid Frequencies = tiefe und mittlere Frequenzen).
Der einstellbare Frequenzbereich liegt zwischen 30 Hz und
700 Hz, so dass dieses Filter vom untersten Bassbereich
bis zum unteren Mittenbereich einen Umfang von etwa 4,5
Oktaven abdeckt. Zusammen mit dem LMF-Filter wird so das
gesamte Frequenzspektrum abgedeckt.
Das LMF-Filter arbeitet nach dem Proportional-Q-Prinzip, das heißt die Bandbreite ist
abhängig von der gewählten Verstärkung oder Absenkung
Der -/+-Regler (rechts neben dem LMF-Regler) bestimmt die
Verstärkung bzw. Absenkung des LMF-Filters.
Die Maximalwerte liegen bei +/- 12 dB.
MHF
Mit dem MHF-Regler wird die Mittenfrequenz des halbpara-
metrischen Mitten-/Hochtonfilters eingestellt (MHF: Mid/High
Frequencies = mittlere und hohe Frequenzen). Der einstell-
bare Frequenzbereich liegt zwischen 680 Hz und 15 kHz, so
dass dieses Filter einen Umfang von 4,5 Oktaven abdeckt und
sowohl im unteren Mittenbereich als auch im Hochtonbereich
eingesetzt werden kann. Das MHF-Filter arbeitet nach dem
Proportional-Q-Prinzip, das heißt die Bandbreite ist abhängig
von der gewählten Verstärkung oder Absenkung.
Das LMF-Filter arbeitet nach dem Proportional-Q-Prinzip, das heißt die Bandbreite ist
abhängig von der gewählten Verstärkung oder Absenkung
Der -/+-Regler (rechts neben dem MHF-Regler) bestimmt die
Verstärkung bzw. Absenkung des MHF-Filters.
Die Maximalwerte liegen bei +/- 12 dB.
AIR
Das mit AIR bezeichnete Filter im EQ-Modul dient zur Bear-
beitung des obersten Frequenzbereichs. Hier kommt ein
Spulen-Kondensator-Filter mit einer Glockencharakteristik zum
Einsatz, dessen Center-Frequenz bei 19 kHz liegt. Bei dieser
Frequenz liegt die maximal mögliche Anhebung bei +10 dB,
die maximal mögliche Dämpfung beträgt -10 dB.
