4.1 Mechanischer Anschluss

Die Werte beziehen sich auf die gesamte Anschraubfläche, auf
der das Produkt montiert wird.
Kantenlängen
< 100
> 100
Tab.: Anforderungen an die Ebenheit der Anschraubfläche (Maße in mm)
Die Anschlussgeometrien befinden sich oben, unten und seitlich
am Produkt.
Maße zur Lage und Dimension der Anschlussgeometrien, siehe
Katalogblatt des Produkts .

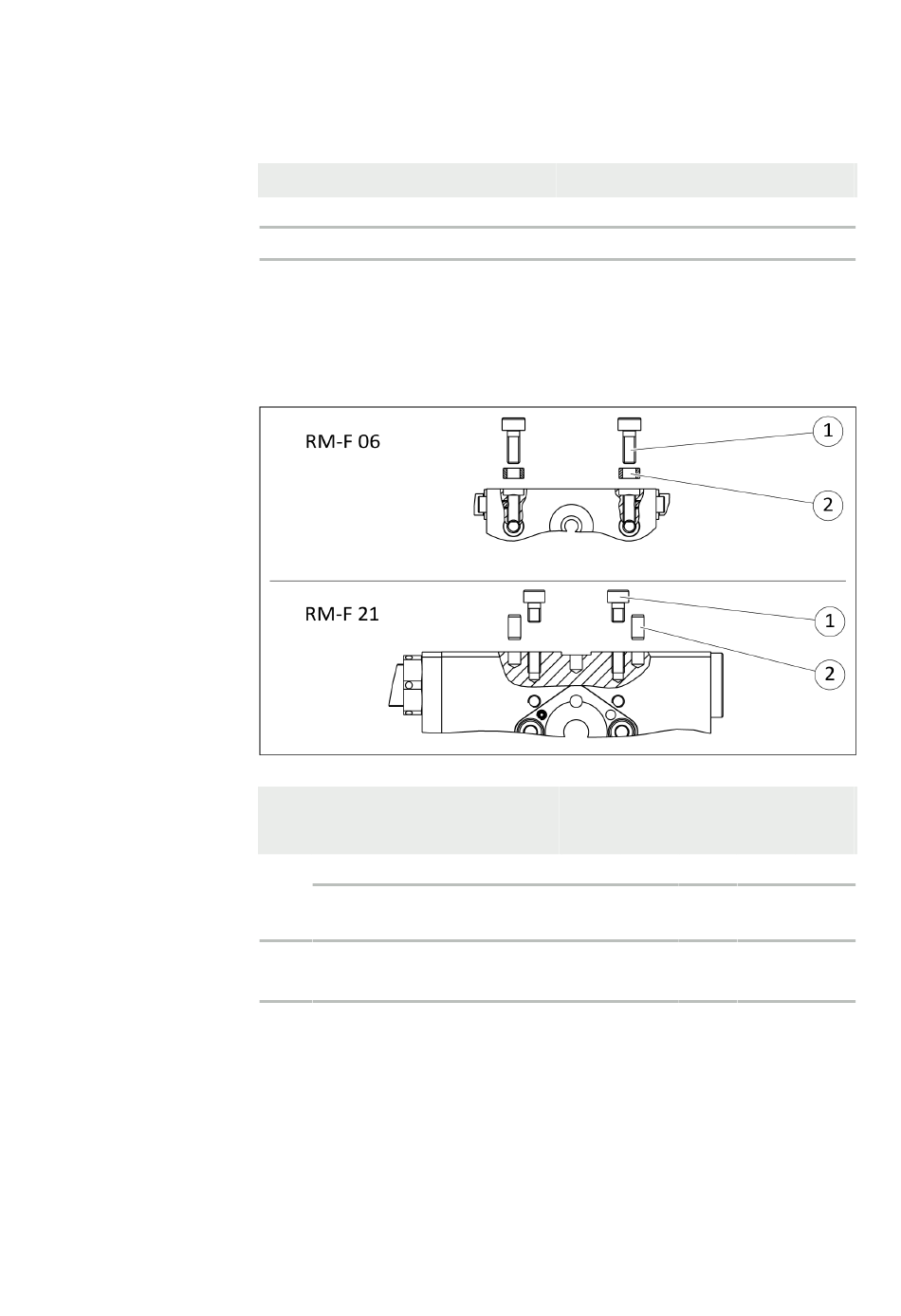

Anschlüsse am Gehäuse
Pos. Befestigung
1 Befestigungsschraube
Max. Einschraubtiefe ab
Anschlagfläche [mm]
2 Zentrierhülse bzw.
Zentrierstift
1. Bei Befestigung von hinten oder seitlich das Produkt über die
vorgesehenen Fixierbohrungen fixieren.
2. Produkt über die dafür vorgesehenen Befestigungsbohrungen
befestigen.
Zulässige Unebenheit
< 0.02
< 0.05
06
M3
8
Ø5
09.00 | RM-W | Montage- und Betriebsanleitung | de | 389387
RM-W
10 12 15
M3 M5 M5
9 6 6
Ø5 Ø5 Ø5
21
M5
8
Ø5
