Weider WEEVSY09230 Bedienungsanleitung Seite 7

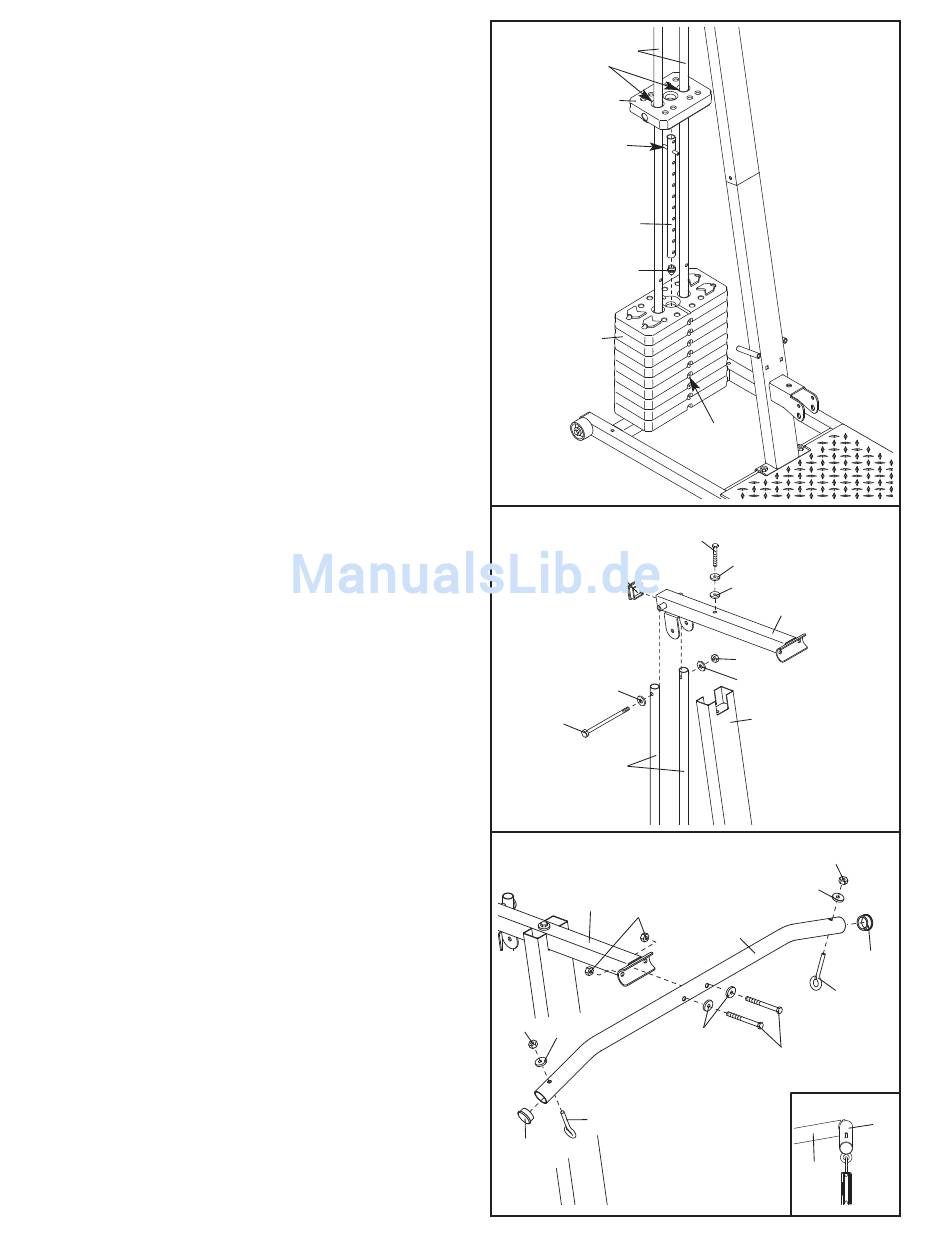

5. Schieben Sie die neun Gewichte (35) auf die
Gewichtsführungen (8) mit den Stiftrillen auf der
gezeigten Seite.
Drücken Sie das Gewichtsrohr-Stoßstück (18) in
das Gewichtsrohr (44). Führen Sie das
Gewichtsrohr in den Gewichtestappel (35) ein.
Schmieren Sie die gezeigten Löcher im oberen
Gewicht (86) mit Schmiermittel. Schieben Sie das
obere Gewicht auf die Gewichtsführungen (8).
Achten Sie darauf, dass der Stift am
Gewichtsrohr (44) in der Rille unten im oberen
Gewicht liegt.
6. Drücken Sie eine 45mm quadratische
Innenkappe (42) in den oberen Rahmen (9).
Befestigen Sie den oberen Rahmen (9) an die
obere Säule (4) mit einem M10 x 65mm Bolzen
(79), einer M10 Schlitz-Unterlegscheibe (43) und
einer M10 großen Unterlegscheibe (90).
Befestigen Sie den oberen Rahmen (9) an die
Gewichtsführungen (8) mit einem M10 x 155mm
Bolzen (85), zwei M10 Unterlegscheiben (75) und
einer M10 Nylon-Verschlussmutter (76).
Ziehen Sie die zwei in Vorgang 2 benutzten
M10 Nylon Verschlussmuttern (76) fest an.
7. Drücken Sie zwei 38mm runde Innenkappen (40)
in die Ende des Querstanges (10).
Befestigen Sie zwei Ösenbolzen (34) an die
Querstange (10) mit zwei M8 Unterlegscheiben
(59) und zwei M8 Nylon-Verschlussmuttern (65).
Ziehen Sie die Verschlussmuttern nicht zu fest
an, die Ösenbolzen müssen sich leicht drehen
können.
Befestigen Sie die Querstange (10) an den obe-
ren Rahmen (9) mit zwei M10 x 56mm Bolzen
(70), zwei M10 kleinen Unterlegscheiben (91) und
zwei M10 Nylon-Verschlussmuttern (76). Achten
Sie darauf, dass die Querstange so befestigt
ist, wie in der eingesetzten Zeichnung gezeigt.
Falls die Ende vom oberen Rahmen weg wei-
sen, drehen Sie die Querstange herum und
befestigen sie wieder.
5
8
Schmieren
86
Pin
44
18
35
6
42
75
85
8
7
9
76
65
59
34
40
7
Stiftrille
79
43
90
9
76
75
4
65
59
10
34
91
70
9
40
10
