Weider WEEVSY09230 Bedienungsanleitung Seite 8

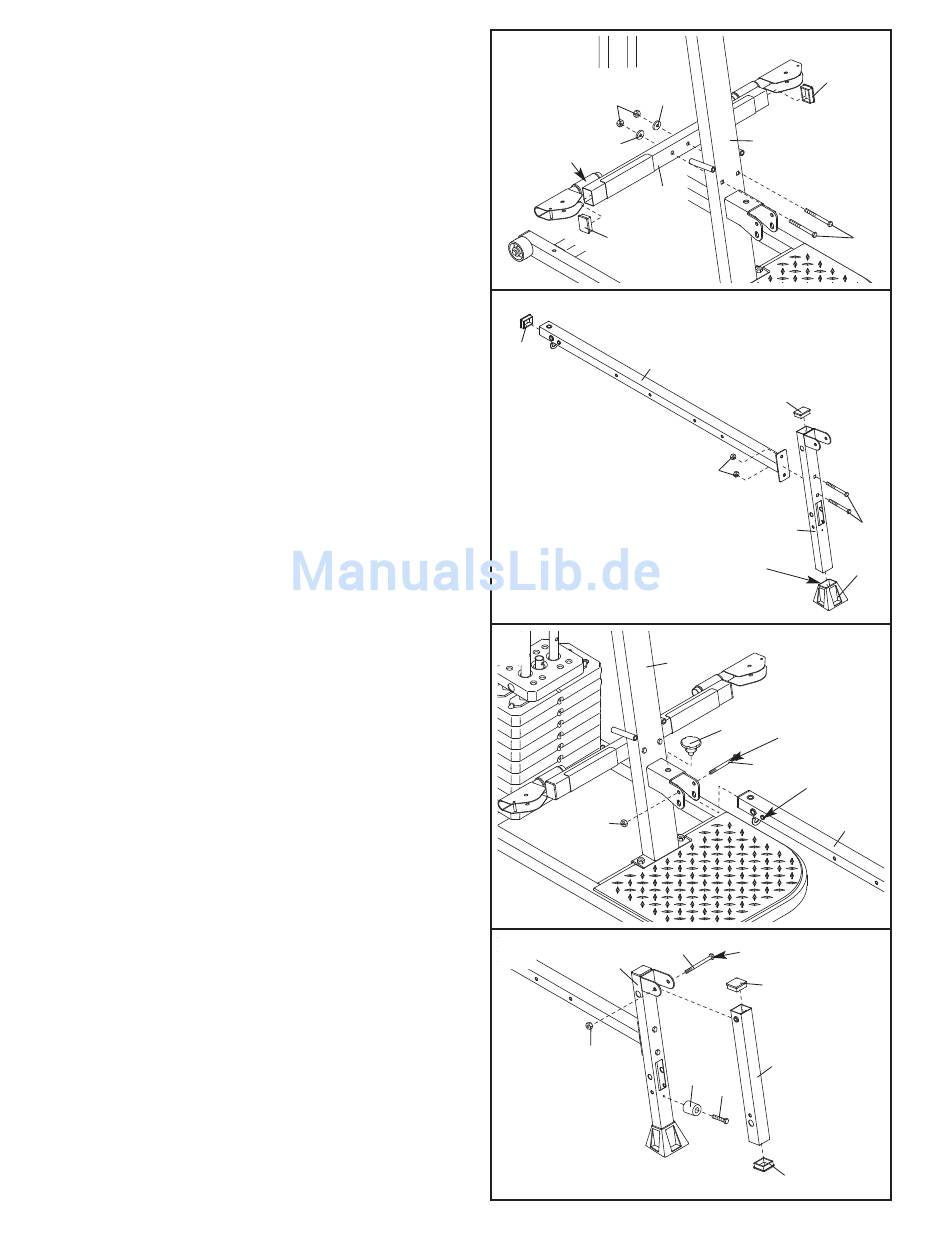

8. Drücken Sie zwei 40mm x 50mm Innenkappen
(41) in die Ende des Querrahmens (11).
Richten Sie den Querrahmen (11) so aus wie
gezeigt, mit dem geschweißten Rohr nahe nach
oben. Befestigen Sie den Querrahmen an die
Säule (3) mit zwei M10 x 105mm Einsteckbolzen
(73), zwei M10 Unterlegscheiben (75) und zwei
M10 Nylon-Verschlussmuttern (76).
9. Drücken Sie eine 40mm x 50mm Innenkappe (41)
oben in das Vorderbein (6). Drücken Sie den
Vorderbeinfuß (27) unten auf das Vorderbein.
Bemerken Sie, dass die Vorderseite des
Vorderbeinfußes länger und schräger ist als
die Rückseite.
Drücken Sie eine 40mm x 50mm Innenkappe (41)
in die Ende des Bankrahmens (5).
Befestigen Sie den Bankrahmen (5) an das
Vorderbein (6) mit zwei M10 x 57mm Einsteck-
bolzen (61) und zwei M10 Nylon-Verschlussmut-
tern (76). Ziehen Sie die Verschlussmuttern
noch nicht fest an.
10. Schmieren Sie einen M10 x 80mm Bolzen (66)
mit Schmiermittel. Befestigen Sie den
Bankrahmen (5) an die Säule (3) mit dem Bolzen
und einer M10 Nylon-Verschlussmutter (76) im
gezeigten Loch. Ziehen Sie die Verschlussmut-
ter nicht zu fest an. Den Bankrahmen muss
frei beweglich bleiben.
Drehen Sie den Lagerknopf (30) fest in der Säule
(3) und Bankrahmen (5) ein.
11. Befestigen Sie das Beinhebel-Stoßstück (55) an
das Vorderbein (6) mit der M4 x 25mm Schraube
(56).
Drücken Sie zwei 45mm quadratische
Innenkappen (42) in die Ende des Beinhebels (7).
Schmieren Sie einen M10 x 70mm Bolzen (64)
mit Schmiermittel. Befestigen Sie den Beinhebel
(7) an das Vorderbein (6) mit dem Bolzen und
einer M10 Nylon-Verschlussmutter (76). Ziehen
Sie die Verschlussmutter nicht zu fest an, der
Beinhebel muss sich leicht drehen können.
8
76
Geschweiß-
75
tes Rohr
41
9
41
10
76
11
6
76
8
41
75
3
11
5
41
76
6
Rückseite
3
30
Schmieren
66
Loch
64
Schmieren
42
7
55
56
42
73
61
27
5
