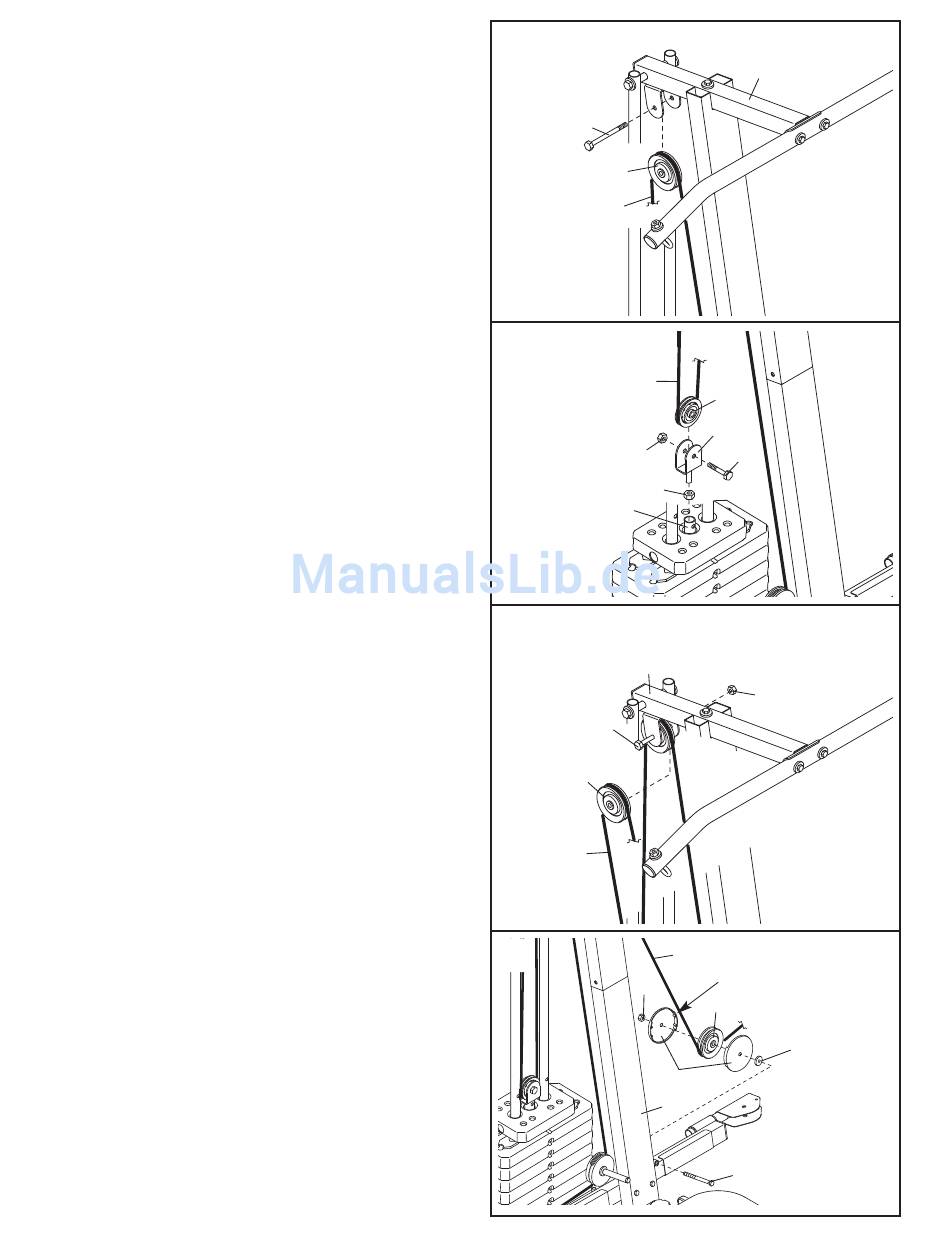

19. Winden Sie das lange Kabel (80) über eine große
Rolle (28). Befestigen Sie die Rolle an den obe-
ren Rahmen (9) mit einem M10 x 70mm Bolzen
(64). Drehen Sie noch keine Verschlussmutter
auf den Bolzen.
20. Drehen Sie eine M12 Verschlussmutter (97) halb-
wegs auf die Gewichtsrohr "U"-Klammer (38).
Ziehen Sie die Gewichtsrohr "U"-Klammer im
Gewichtsrohr (44) fest. Drehen Sie die M12
Verschlussmutter fest gegen das Gewichtsrohr.
Winden Sie das lange Kabel (80) unter die kleine
Rolle (67) in der gezeigten Richtung. Befestigen
Sie die Rolle an die Gewichtsrohr "U"-Klammer
(38) mit einem M10 x 45mm Bolzen (2) und einer
M10 Nylon-Verschlussmutter (76).
21. Winden Sie das lange Kabel (80) über eine große
Rolle (28). Befestigen Sie die Rolle an den obe-
ren Rahmen (9) mit dem in Vorgang 19 benutzten
M10 x 70mm Bolzen (64) und einer M10 Nylon-
Verschlussmutter (76).
22. Winden Sie das lange Kabel (80) unter eine
große Rolle (28). Befestigen Sie die Rolle und ein
Paar Rollendeckungen (29) an die Säule (3) mit
einem M10 x 140mm Bolzen (72), einer M10
Unterlegscheibe (75) und einer M10 Nylon-
Verschlussmutter (76). Achten Sie darauf, dass
sich die kleinen Laschen an den
Rollendeckungen in der gezeigten Position
befinden.
19
64
28
80
20
80
76
97
44
21
9
64
28
80
22
76
11
9
67
38
2
76
80
Kleine
Lasche
28
75
29
3
72
