Weider WEEVSY09230 Bedienungsanleitung Seite 9

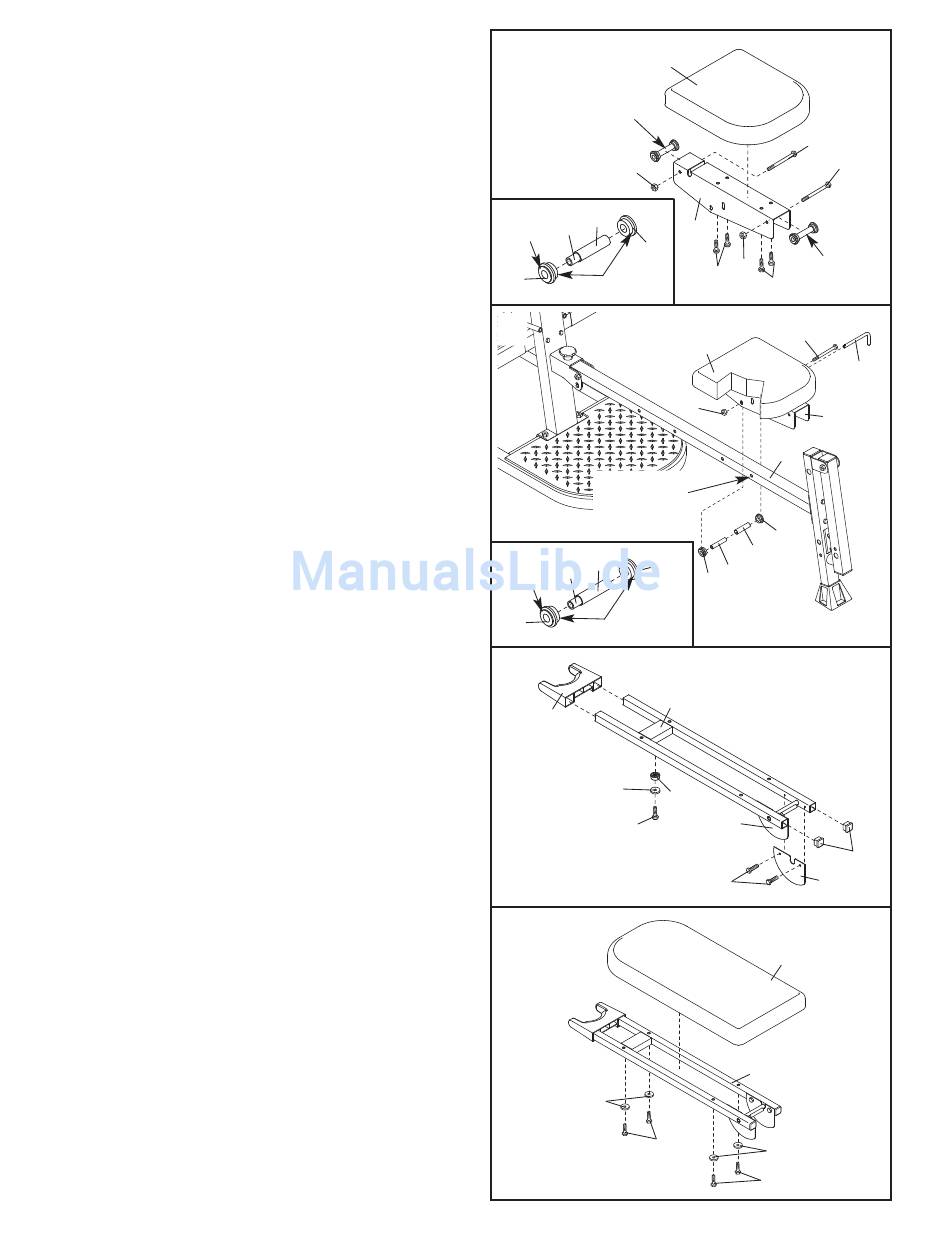

12. Schmieren Sie die zwei kleinen Räder (47) mit
Schmiermittel. Schieben Sie ein Stahlrohr (57) in
ein 32mm Abstandsstück (46). Richten Sie die
Räder so aus wie in der eingesetzten Zeichnung
gezeigt, und schieben diese auf die Ende des
Stahlrohrs.
Befestigen Sie den Radzusammenbau mit einem
M8 x 84mm Bolzen (60) und einer M8 Nylon-
Verschlussmutter (65) am angedeuteten Set von
Löchern im Sitzhalter (12). Ziehen Sie die
Verschlussmutter nicht zu fest an; die kleinen
Räder (47) müssen sich leicht drehen lassen.
Wiederholen Sie diesen Vorgang mit einem
anderen Radzusam-menbau und einem M8 x
82mm Bolzen (95).
Richten Sie den Sitz (13) und den Sitzhalter (12)
so aus wie gezeigt. Befestigen Sie den Sitz an den
Sitzhalter mit vier M6 x 16mm Schrauben (82).
13. Schmieren Sie die zwei kleinen Räder (47) mit
Schmiermittel. Schieben Sie ein Stahlrohr (57) in
ein 32mm Abstandsstück (46). Richten Sie die
Räder so aus wie in der eingesetzten Zeichnung
gezeigt, und schieben diese auf die Ende des
Stahlrohrs.
Setzen Sie den Sitzhalter (12) auf den Bankrah-
men (5). Lassen Sie eine zweite Person den Sitz
(13) gegen den Bankrahmen (5) drücken.
Drücken Sie die Radmontage fest an die
Unterseite des Bankrahmens und befestigen sie
im untersten Satz Löcher im Sitzhalter (12) mit
einem M8 x 84mm Bolzen (60) und einer M8
Nylon-Verschlussmutter (65). Ziehen Sie die
Verschlussmutter nicht zu fest an. Die kleinen
Räder (47) müssen sich leicht drehen lassen.
Schieben Sie den Sitzstift (45) durch den Sitzhalter
(12) und einen Verstellloch im Bankrahmen (5).
14. Drücken Sie zwei 25mm quadratische
Innenkappen (54) in die gezeigten Ende des
Rückenlehnerahmens (15). Drücken Sie
Rückenlehne-Kappe (16) auf das andere Ende
des Rückenlehne-Rahmens. Befestigen Sie einen
Plastikfuß (53) an den Rückenlehne-Rahmen mit
einer M4 Unterlegscheibe (92) und einer M4 x
25mm Schraube (56).
Befestigen Sie eine Schutzplatte (17) an die
Innenseite des Rückenlehne-Rahmens (15) mit
zwei M4 x 10mm Schrauben (96). Befestigen Sie
die andere Schutzplatte auf die gleiche Weise.
15. Richten Sie die Rückenlehne (14) so aus wie
gezeigt. Befestigen Sie die Rückenlehne an den
Rückenlehne-Rahmen (15) mit vier M6 x 38mm
Schrauben (58) und vier M6 Unterlegscheiben (77).
12
Radzusam-
menbau
65
Kleine
57 46
Seite
47
47
Große Seite
13
Verstellloch
Kleine
57 46
Seite
47
Große Seite
14
16
92
56
15
77
9
13
95
12
Radzusam-
65
82
menbau
82
60
13
65
12
5
47
46
47
57
47
15
53
17
17
96
14
15
58
77
58
60
45
54
