Weider WEEVSY09230 Bedienungsanleitung Seite 12

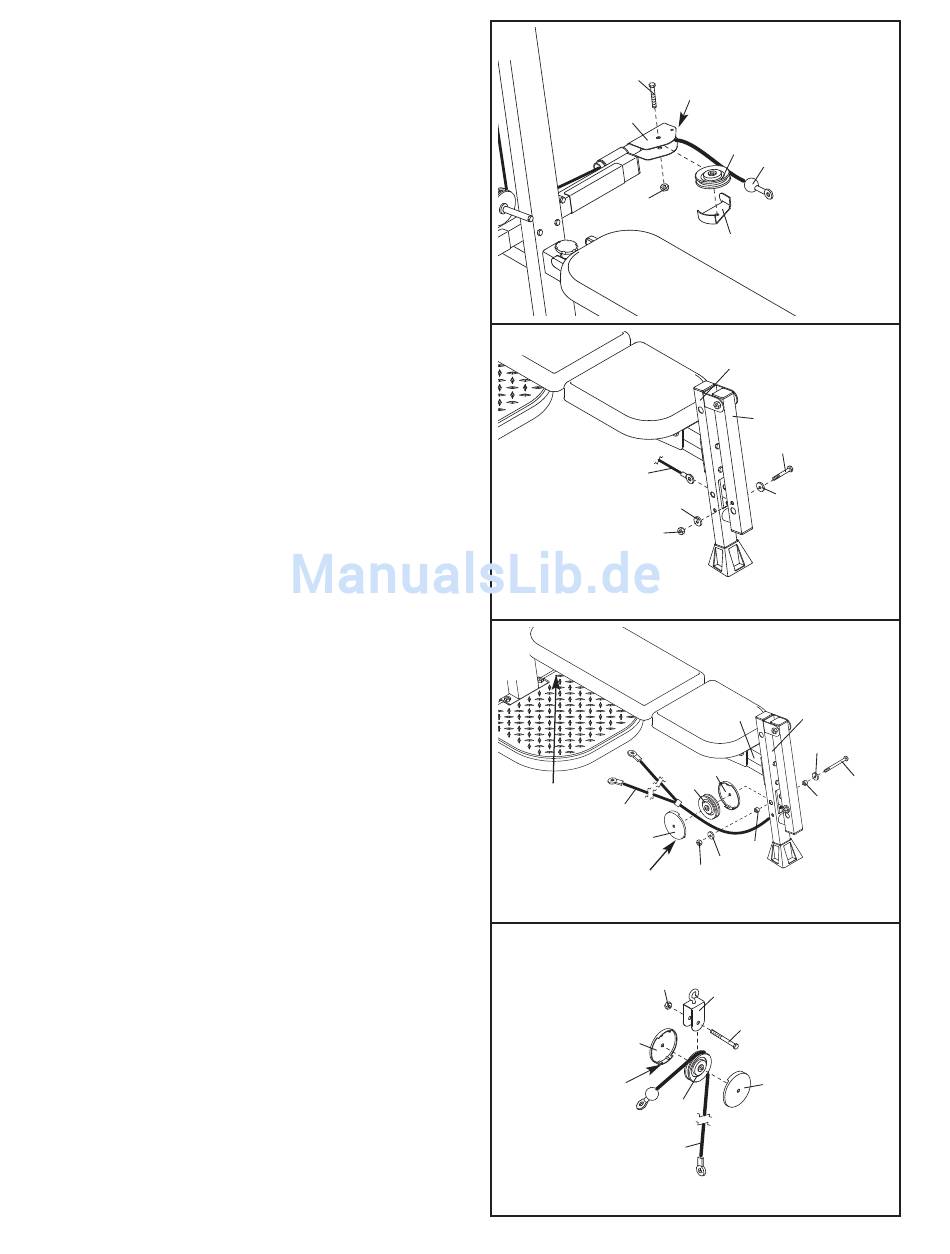

23. Lassen Sie eine zweite Person das obere
Gewicht (nicht gezeigt) hoch heben um Schlafheit
im langen Kabel (80) zu beschaffen. Schieben
Sie das eine Ende des Kabels durch den
Dreharm (22). Achten Sie darauf, dass sich
das Kabel an der gezeigten Seite des
geschweißten Stabs im Dreharm befindet.
Winden Sie das lange Kabel (80) um eine große
Rolle (28). Befestigen Sie die Rolle und eine
Armrollendeckung (87) an den Dreharm (22) mit
einem M10 x 45mm Bolzen (2) und einer M10
Nylon-Verschlussmutter (76).
24. Finden Sie das Bankkabel (32). Es hat drei
Ende, zwei sind gleich lang und eine drittes ist
kürzer.
Führen Sie das kurze Ende des Bankkabels (32)
durch das Loch im Vorderbein (6) und befestigen
es innen im Schlitz des Beinhebels (7) mit einem
M10 x 62mm Bolzen (63), zwei M10
Unterlegscheiben (75) und einer M10 Nylon-
Verschlussmutter (76).
25. Winden Sie das Bankkabel (32) unter eine große
Rolle (28). Befestigen Sie die Rolle und ein Paar
Rollendeckungen (29) innen im Loch im
Vorderbein (6) mit einem M10 x 65mm Bolzen
(79), zwei 8mm Abstandsstücken (52), zwei M10
Unterlegscheiben (75) und einer M10 Nylon-
Verschlussmutter (76). Achten Sie darauf, dass
sich die kleinen Laschen an den Rollen-
deckungen unten befinden.
Schieben Sie die zwei freien Enden des
Bankkabels (32) auf den Ösenbolzen, der unten
an den Bankrahmen (5) geschweißt ist.
26. Finden Sie die zwei kurzen Kabel (33). Winden
Sie das kurze Kabel über eine große Rolle (28).
Befestigen Sie die Rolle und ein Paar Rollen-
deckungen (29) an das Rollengehäuse (21) mit
einem M10 x 50mm Bolzen (71) und einer M10
Nylon-Verschlussmutter (76). Achten Sie darauf,
dass sich die kleinen Laschen an den
Rollendeckungen in der gezeigten Position
befinden.
Wiederholen Sie diesen Vorgang mit dem
anderen kurzen Kabel (33).
