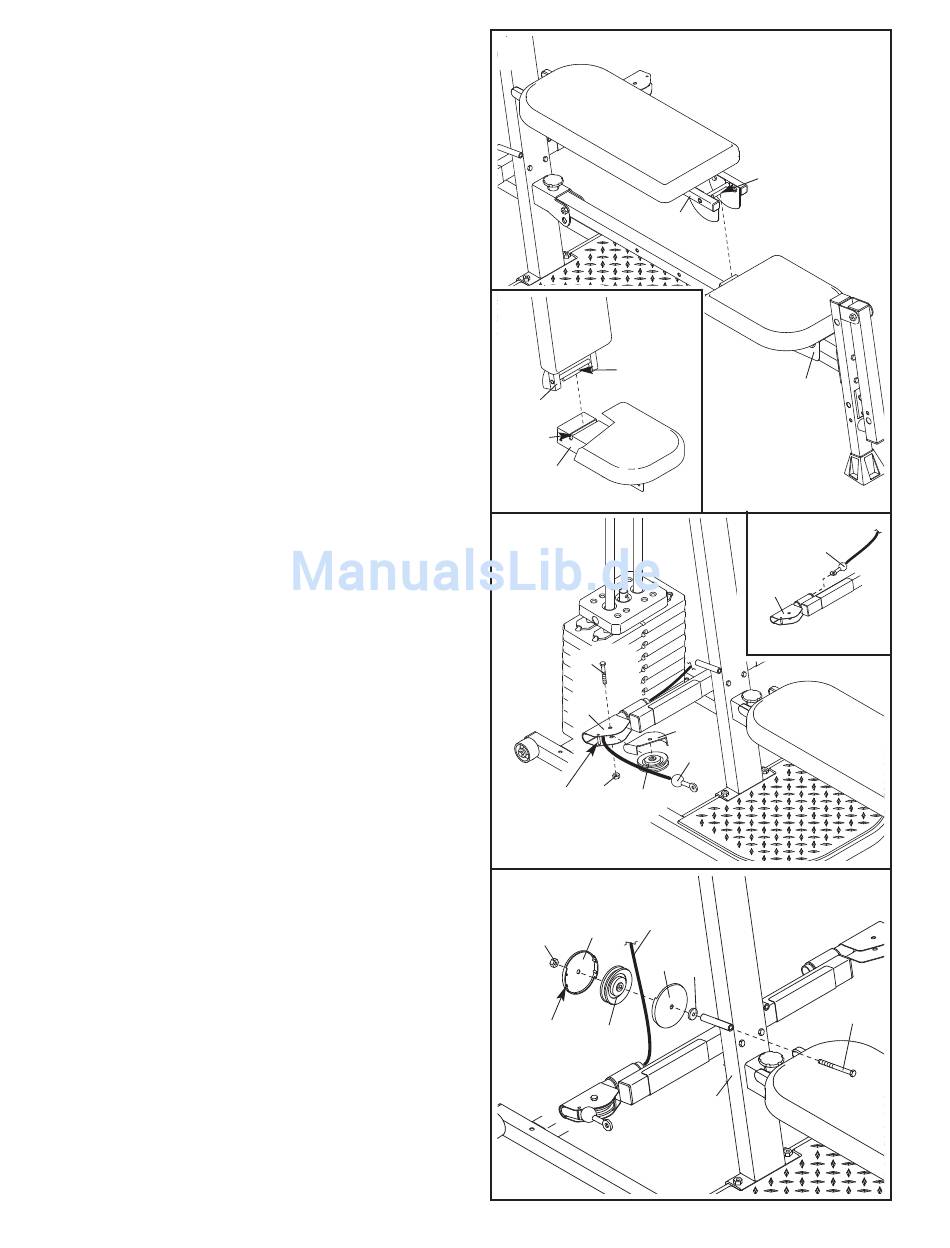

16. Führen Sie den Stab auf dem Rückenlehnerah-
men (15) ein in den Schlitz im Sitzhalter (12).
Halten Sie den Rückenlehnerahmen vertikal
über dem Sitzhalter und schieben den Stab in
den Schlitz, wie in der eingesetzten Zeichnung
gezeigt.
17. Finden Sie das lange Kabel (80). Schieben Sie
ein Ende des Kabels durch den Dreharm (22),
wie in der eingesetzten Zeichnung gezeigt.
Achten Sie darauf, dass sich das Kabel an der
gezeigten Seite des geschweißten Stabs im
Dreharm befindet.
Winden Sie das lange Kabel (80) um eine große
Rolle (28). Befestigen Sie die Rolle und eine
Armrollendeckung (87) an den Dreharm (22) mit
einem M10 x 45mm Bolzen (2) und einer M10
Nylon-Verschlussmutter (76).
18. Winden Sie das lange Kabel (80) unter eine
große Rolle (28). Befestigen Sie die Rolle und ein
Paar Rollendeckungen (29) an die Säule (3) mit
einem M10 x 140mm Bolzen (72), einer M10
Unterlegscheibe (75) und einer M10 Nylon-
Verschlussmutter (76). Achten Sie darauf, dass
sich die kleinen Laschen an den Rollendeckun-
gen in der gezeigten Position befinden.
