6.6
Systemanschluss
Einbau- und Betriebsanleitung • Wilo-Sinum • Ed.01/2023-09
•
Entleerungstrichter und, falls erforderlich, ein Ablaufrohr für den Rückflussverhinderer
installieren.
•
Systemanschluss an der Heizung oder dem Kühlsystem montieren.
C
C
Wilo-Sinum AV
Wilo-Sinum MV
Wilo-FCAV

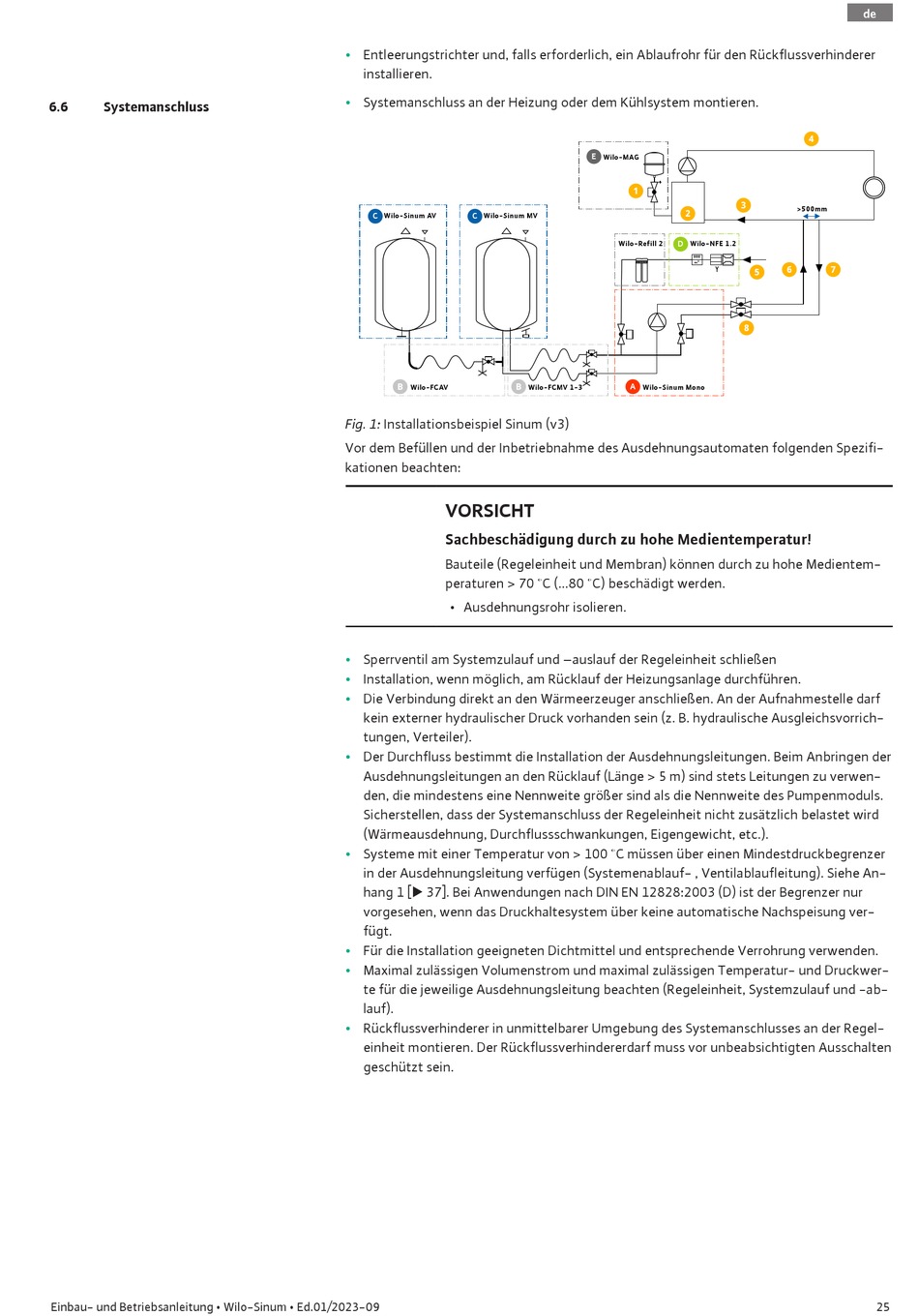

Fig. 1: Installationsbeispiel Sinum (v3)
Vor dem Befüllen und der Inbetriebnahme des Ausdehnungsautomaten folgenden Spezifi-
kationen beachten:
VORSICHT
Sachbeschädigung durch zu hohe Medientemperatur!
Bauteile (Regeleinheit und Membran) können durch zu hohe Medientem-
peraturen > 70 °C (...80 °C) beschädigt werden.
• Ausdehnungsrohr isolieren.
•
Sperrventil am Systemzulauf und –auslauf der Regeleinheit schließen
•
Installation, wenn möglich, am Rücklauf der Heizungsanlage durchführen.
•
Die Verbindung direkt an den Wärmeerzeuger anschließen. An der Aufnahmestelle darf
kein externer hydraulischer Druck vorhanden sein (z. B. hydraulische Ausgleichsvorrich-
tungen, Verteiler).
•
Der Durchfluss bestimmt die Installation der Ausdehnungsleitungen. Beim Anbringen der
Ausdehnungsleitungen an den Rücklauf (Länge > 5 m) sind stets Leitungen zu verwen-
den, die mindestens eine Nennweite größer sind als die Nennweite des Pumpenmoduls.
Sicherstellen, dass der Systemanschluss der Regeleinheit nicht zusätzlich belastet wird
(Wärmeausdehnung, Durchflussschwankungen, Eigengewicht, etc.).
•
Systeme mit einer Temperatur von > 100 °C müssen über einen Mindestdruckbegrenzer
in der Ausdehnungsleitung verfügen (Systemenablauf- , Ventilablaufleitung). Siehe An-
hang 1 [" 37]. Bei Anwendungen nach DIN EN 12828:2003 (D) ist der Begrenzer nur
vorgesehen, wenn das Druckhaltesystem über keine automatische Nachspeisung ver-
fügt.
•
Für die Installation geeigneten Dichtmittel und entsprechende Verrohrung verwenden.
•
Maximal zulässigen Volumenstrom und maximal zulässigen Temperatur- und Druckwer-
te für die jeweilige Ausdehnungsleitung beachten (Regeleinheit, Systemzulauf und -ab-
lauf).
•
Rückflussverhinderer in unmittelbarer Umgebung des Systemanschlusses an der Regel-
einheit montieren. Der Rückflussverhindererdarf muss vor unbeabsichtigten Ausschalten
geschützt sein.
E
Wilo-MAG
D
Wilo-Refill 2
Wilo-NFE 1.2
000
m
3
A
Wilo-FCMV 1-3
Wilo-Sinum Mono
de
>500mm
25
