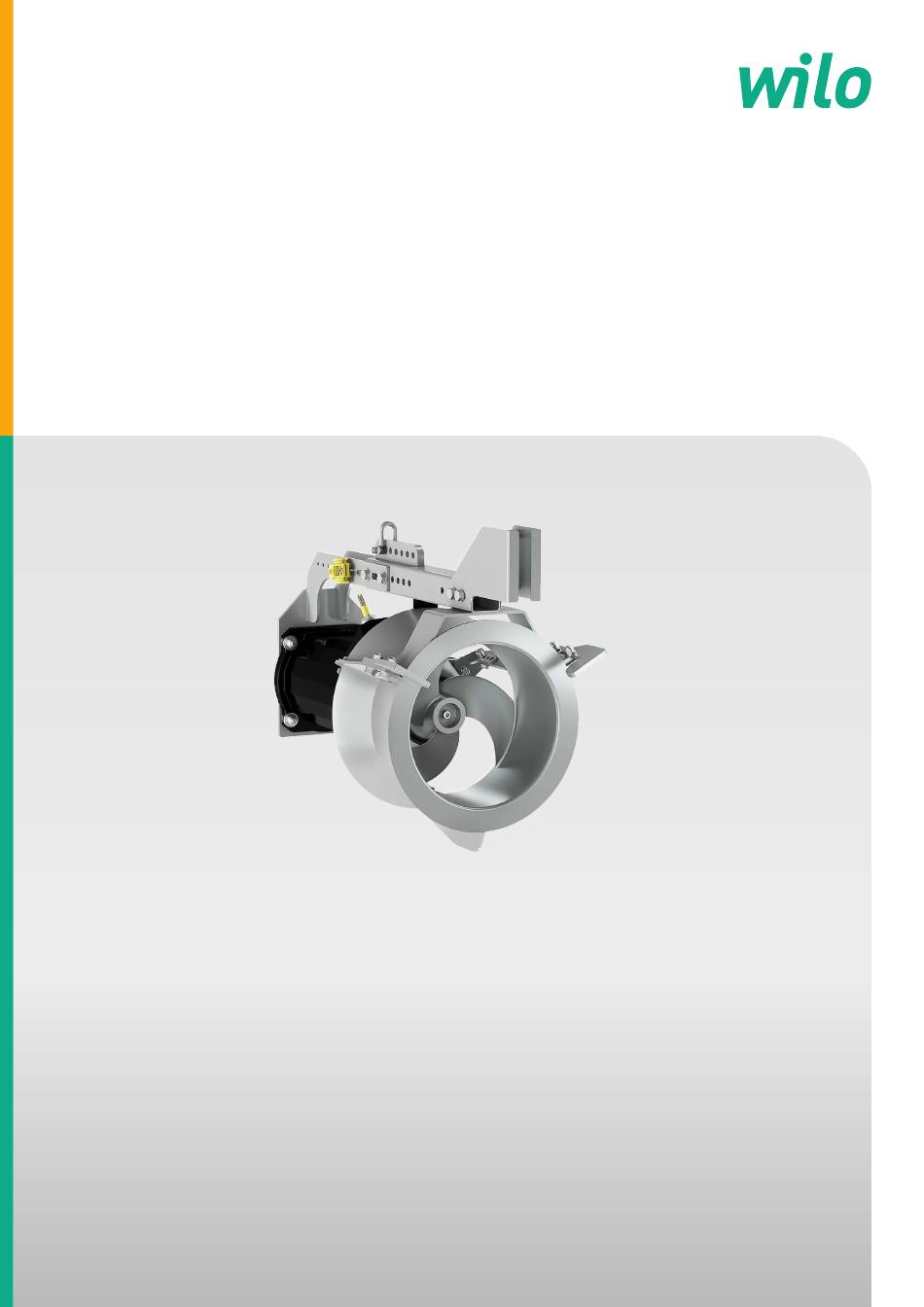

- Seite 1 Pioneering for You Wilo-Flumen OPTI-RZP 20-1 ... 40-1 Wilo-Flumen EXCEL-RZPE 20-1 ... 40-1 de Einbau- und Betriebsanleitung · 6088798 • Ed.01/2021-10...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang ........................................ 8 Zubehör .......................................... 8 5 Installation.................................... 8 Aufstellungsarten ...................................... 8 Einbau .......................................... 8 6 Inbetriebnahme.................................. 13 Betrieb am Frequenzumrichter .................................. 13 7 Instandhaltung .................................. 14 Verschlussschrauben und Füllmengen ................................ 15 Einbau- und Betriebsanleitung Wilo-Flumen OPTI-RZP 20-1 ... 40-1, Wilo-Flumen EXCEL-RZPE 20-1 ... 40-1... -
Seite 4: Allgemeines
Die Sprache der Originalbetriebsanleitung ist Deutsch. Alle weiteren Sprachen dieser Anleitung sind eine Übersetzung der Originalbetriebsanleitung. Digitale Anleitung Die digitale Version der Anleitung steht auf folgender Produktseite zur Verfügung: Flumen OPTI-RZP: https://qr.wilo.com/923, Flumen EXCEL-RZPE: https://qr.wi- lo.com/924 Transport und Lagerung Hebemittel anschlagen: Wilo-Flu- men OPTI-RZP/EXCEL-RZPE 20-1... -
Seite 5: Einsatz/Verwendung
Druckrohr und stabilisieren die Rezirkulationspumpe bei hohem Betriebs- druck. Alternative Ausführung mit Flanschanschluss zum Direkten anschrauben an das Druck- rohr. Propellernenndurchmesser in mm (in) (10) (10) (11,5) (11,5) (16) (16) Einbau- und Betriebsanleitung Wilo-Flumen OPTI-RZP 20-1 ... 40-1, Wilo-Flumen EXCEL-RZPE 20-1 ... 40-1... -
Seite 6: Werkstoffe
Übersicht der möglichen Überwachungseinrichtungen für Rezirkulationspumpen ohne Ex-Zulassung: Motorraum − − − − − − Motorraum/Dichtungskammer − − Dichtungskammer (externe Stabelektrode) Motorwicklung: Temperaturbegrenzung • • • • • • • • Motorwicklung: Temperaturregelung und -be- grenzung Legende WILO SE 2021-10... -
Seite 7: Betrieb In Explosiver Atmosphäre
Propellernenndrehzahl in 1/min Polzahl x10 = Statorpaketlänge in mm Mit Ex-Zulassung Propeller-Code für Spezialpropeller (entfällt bei Standardpro- peller) Wilo-Flumen EXCEL-RZPE ... Beispiel: Wilo-Flumen EXCEL-RZPE 40-1.95-6/24Ex S8 Tauchmotor-Rührwerk, horizontal Flumen Einbau- und Betriebsanleitung Wilo-Flumen OPTI-RZP 20-1 ... 40-1, Wilo-Flumen EXCEL-RZPE 20-1 ... 40-1... -
Seite 8: Lieferumfang
Sicherstellen, dass der Aufstellort während der Montage sauber und desinfiziert ist. Wenn es zum Kontakt mit gesundheitsgefährdenden Medien kommen kann, folgen- de Punkte beachten: • Schutzausrüstung tragen: ⇒ geschlossene Schutzbrille ⇒ Mundschutz ⇒ Schutzhandschuhe • Tropfmengen sofort aufnehmen. • Angaben der Betriebsordnung beachten! WILO SE 2021-10... - Seite 9 ƒ Nicht im Schwenkbereich des Hebezeugs aufhalten. 5.2.1 Mindestabstände zur Wand und Belüftung D = Nenndurchmesser Druckrohr min. 4xD min. 2xD Fig. 4: Mindestabstand zu Wänden und Einbauten Einbau- und Betriebsanleitung Wilo-Flumen OPTI-RZP 20-1 ... 40-1, Wilo-Flumen EXCEL-RZPE 20-1 ... 40-1...
-
Seite 10: Über Die Absenkvorrichtung An Das Druckrohr Angedockt
Wenn der An- und Abdockvorgang nicht reibungslos funktioniert, Flanschklauen nachjustieren (siehe nachfolgendes Kapitel). 7. Anschlusskabel über eine bauseitige Kabelführung leicht gestrafft aus dem Becken führen. Fig. 6: Einbau mit Absenkvorrichtung VORSICHT! Anschlusskabel am Beckenrand abfangen und gegen Beschädigun- gen (Quetschungen, Scheuerstellen) schützen! ▶ Rezirkulationspumpe montiert. WILO SE 2021-10... -
Seite 11: Führungsklaue Und Flanschklauen Einstellen
⇒ An- und Abdockvorgang funktionieren reibungslos: weiter mit Schritt 5. 5. Befestigungsschauben mit Schraubensicherung benetzen (siehe Verwendungshin- weise des Herstellers). 6. Beide Befestigungsschauben mit dem Anzugsdrehmoment laut Tabelle anziehen. ▶ Führungsklaue eingestellt. Einbau- und Betriebsanleitung Wilo-Flumen OPTI-RZP 20-1 ... 40-1, Wilo-Flumen EXCEL-RZPE 20-1 ... 40-1... -
Seite 12: Flanschklauen Nachjustieren
⇒ An- und Abdockvorgang funktionieren nicht reibungslos: Einstellvorgang wie- derholen. ⇒ An- und Abdockvorgang funktionieren reibungslos: weiter mit Schritt 6. 6. Befestigungsschauben mit Schraubensicherung benetzen (siehe Verwendungshin- weise des Herstellers). 7. Alle Befestigungsschauben mit dem Anzugsdrehmoment laut Tabelle anziehen. ▶ Flanschklauen eingestellt. WILO SE 2021-10... -
Seite 13: Am Druckrohr Verschraubt
Bei Bemessungsspannungen über 415 V/50 Hz oder 480 V/60 Hz Rücksprache mit dem Kundendienst halten. Die Bemessungsleistung des Motors wegen der zusätzlichen Erwärmung durch Oberwellen ca. 10 % über dem Leis- Einbau- und Betriebsanleitung Wilo-Flumen OPTI-RZP 20-1 ... 40-1, Wilo-Flumen EXCEL-RZPE 20-1 ... 40-1... - Seite 14 HINWEIS! Höhere Frequenzen sind nach Rücksprache mit dem Kundendienst möglich! ƒ Zusätzliche Maßnahmen bezüglich EMV-Vorschriften beachten (Auswahl Frequenz- umrichter, Filter verwenden usw.). ƒ Nie den Nennstrom und die Nenndrehzahl des Motors überschreiten. ƒ Anschluss für Bimetall- oder PTC-Fühler. WILO SE 2021-10...
-
Seite 15: Instandhaltung
Flumen OPTI-RZP 30-1: 1,2 l (40,5 US.fl.oz.) – Flumen OPTI-RZP 40-1: 1,2 l (40,5 US.fl.oz.) – Flumen EXCEL-RZPE 25-3: 1,2 l (40,5 US.fl.oz.) – Flumen EXCEL-RZPE 30-1: 1,2 l (40,5 US.fl.oz.) – Flumen EXCEL-RZPE 40-1: 1,2 l (40,5 US.fl.oz.) Fig. 12: Verschlussschrauben Flumen OPTI- RZP/EXCEL-RZPE 25-3/30-1/40-1 Einbau- und Betriebsanleitung Wilo-Flumen OPTI-RZP 20-1 ... 40-1, Wilo-Flumen EXCEL-RZPE 20-1 ... 40-1... - Seite 20 Local contact at www.wilo.com/contact WILO SE Wilopark 1 44263 Dortmund Germany T +49 (0)231 4102-0 F +49 (0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
