- Seite 1 Pioneering for You Wilo-Yonos PICO1.0 Einbau- und Betriebsanleitung · 4248347 • Ed.01/2021-08...
- Seite 3 ........................................14 Wartung ....................................... 14 Reinigung ......................................14 Störungen, Ursachen und Abhilfe ........................... 14 10.1 Warnmeldungen ........................................14 10.2 Fehlermeldungen .................................... 15 11 Entsorgung ....................................15 11.1 Informationen zur Sammlung von Elektro- und Elektronik-Altgeräten ................... 15 Einbau- und Betriebsanleitung Wilo-Yonos PICO1.0...
- Seite 4 Schadensersatz haftbar gemacht. Alle Rechte vorbehalten. Änderungen vorbehalten Wilo behält sich das Recht vor, die aufgeführten Daten ohne Vorankündigung zu ändern und haftet nicht für technische Ungenauigkeiten und/oder Auslassungen. Die verwendeten Abbildungen können abweichen dem Original und dienen als beispielhafte Darstellung des Gerätes.
- Seite 5 Hocheffizienz-Umwälzpumpe für Warmwasserheizungen mit integriertem Differenzial Druckkontrolle. Regelmodus und Förderhöhe (Differenzdruck) sind einstellbar. Der Differenzdruck wird über die Pumpendrehzahl geregelt. Für alle Steuerfunktionen, die Pumpe passt sich kontinuierlich dem sich ändernden Leistungsbedarf der Anlage an. Einbau- und Betriebsanleitung Wilo-Yonos PICO1.0...

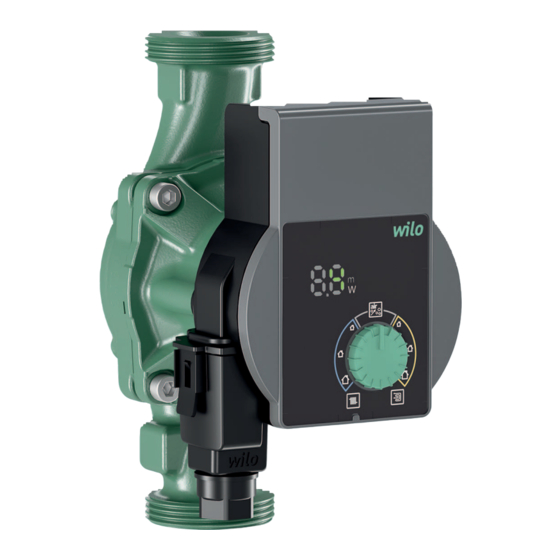

- Seite 6 Beschreibung der Pumpe Überblick Fig. 1: Wilo-Yonos PICO1.0 Pos. Name Erläuterung Pumpengehäuse mit Schraubverbindungen Nassläufermotor Antriebseinheit Kondensatablauföffnungen 4x umlaufend Typenschild Gehäuseschrauben 4 Stück zur Motorbefestigung Kontroll Modul Elektronikeinheit mit LED-Anzeige LED-Anzeige Anzeige von Betriebszuständen Bedienknopf Einstellungen aller Parameter Wilo-Connector Elektrischer Netzanschluss...
- Seite 7 Beschreibung der Pumpe Schlüssel eingeben Beispiel : Yonos PICO1.0 25/1-6 130 Yonos PICO1.0 Hocheffizienzpumpe Nennweite Verschraubung: 15 (G1), 25 (G 1½), 30 (G 2) 1 = Mindestförderhöhe in m (einstellbar bis 0,5 m) 6 = maximale Förderhöhe in m bei Q = 0 m³/h Einbaulänge:...
- Seite 8 Betreiben Sie die Pumpe niemals über die angegebenen Einsatzgrenzen hinaus. Niemals eigenmächtige Umbauten vornehmen. Niemals mit Phasenanschnitt betreiben. Nur autorisiertes Wilo-Zubehör und Original-Ersatzteile verwenden. Zur bestimmungsgemäßen Verwendung gehört auch das Beachten dieser Anleitung und der Spezifikationen und Markierungen auf der Pumpe.
- Seite 9 6.1.2 Drehen des Motorkopfes WARNUNG Lebensgefahr durch Magnetfeld! In der Pumpe sind stark magnetische Komponenten eingebaut; sie können Personen mit medizinischen Implantaten tödlich verletzen, wenn die Pumpe demontiert wird. • Entfernen Sie niemals den Rotor. Einbau- und Betriebsanleitung Wilo-Yonos PICO1.0...
- Seite 10 Elektrische Verbindung ACHTUNG Lebensgefahr durch elektrische Spannung! Unmittelbare Lebensgefahr beim Berühren spannungsführender Bauteile. • Vor Beginn der Arbeiten die Stromversorgung abschalten und gegen Wiedereinschalten sichern . • Öffnen Sie niemals das Steuermodul und entfernen Sie niemals Bedienelemente. WILO SE 2021-08...
- Seite 11 Achten Sie darauf, dass das Anschlusskabel nicht die Rohre oder die Pumpe 6.2.2 Anschließen der berührt. Pumpe Installieren des Wilo-Connectors Trennen Sie das Anschlusskabel von der Stromversorgung. Klemmenbelegung beachten (PE, N, L). Wilo-Connector anschließen und montieren (Abb. 5a bis 5e). Einbau- und Betriebsanleitung Wilo-Yonos PICO1.0...
- Seite 12 Verbinden Sie den Wilo-Connector mit dem Steuermodul, bis er einrastet (Abb. 5f) . Aktivieren Sie die Stromversorgung. Entfernen des Wilo-Connectors Trennen Sie das Anschlusskabel von der Stromversorgung. Entfernen Sie den Wilo-Connector mit einem geeigneten Schraubendreher von der Pumpe (Abb. 6). Abb. 6: Entfernen des Wilo-Connectors WILO SE 2021-08...
- Seite 13 Yonos PICO.../1-6 m Yonos PICO.../1-8 m > 220 > 220 > 220 7.2.3 Abschluss der Einstellungen Drehen Sie den Bedienknopf 2 Sekunden lang nicht. – Die LED-Anzeige blinkt 5 mal und wechselt zur aktuellen Leistungsaufnahme in W. Einbau- und Betriebsanleitung Wilo-Yonos PICO1.0...
- Seite 14 Schalten Sie die Pumpe sofort ab, wenn das Verbindungskabel oder andere elektrische Komponenten beschädigt sind. Trennen Sie die Pumpe von der Stromversorgung. Kontaktieren Sie den Wilo-Kundendienst oder einen Fachhandwerker. Wartung Reinigung Entfernen Sie regelmäßig mit einem trockenen Staubtuch vorsichtig Schmutz v. d. Pumpe.
- Seite 15 Bitte wenden Sie sich für Informationen zur ordnungsgemäßen Entsorgung an Ihre örtliche Gemeinde, die nächstgelegene Abfallentsorgungsstelle oder den Händler, der Ihnen das Produkt verkauft hat. Weitere Informationen zum Recycling finden Sie unter www.wilo‑recycling.com. Änderungen vorbehalten! Einbau- und Betriebsanleitung Wilo-Yonos PICO1.0...
