Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak
Das Hauptentlüftungsventil wird durch „Tsat452"
in Bezug auf „VClseT" und „VOpenT" geregelt.
Wenn „Tsat452" < „VOpenT",
ist das Hauptentlüftungsventil EIN.
Wenn „Tsat452" > „VOpenT",
ist das Hauptentlüftungsventil AUS.

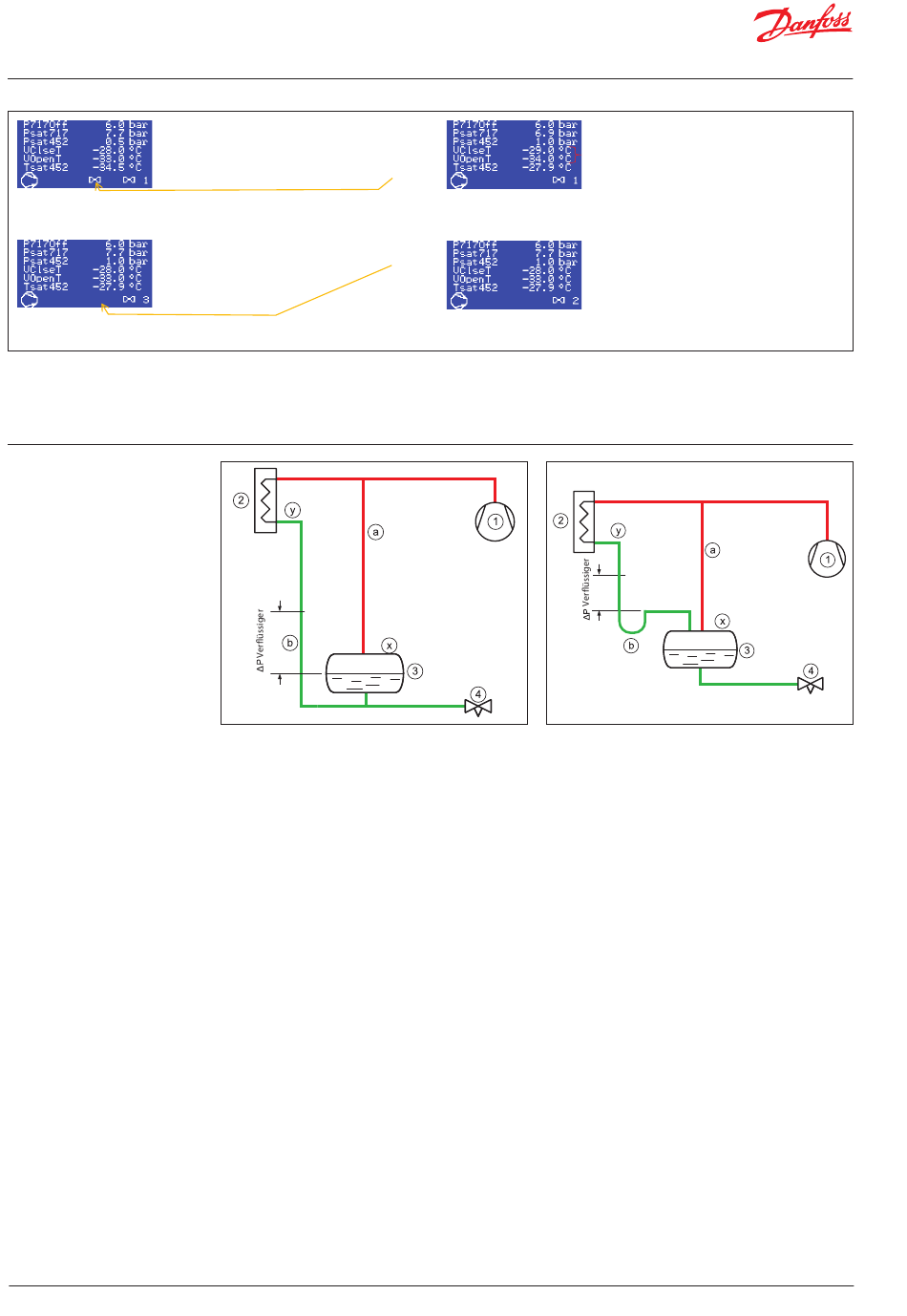

Abb. 3a
Entlüftungspunkte
9 | BC306932151284de-000601
Flüssigkeits-
stand
Abb. 4 Flüssigkeitsstand. Sammler unten angeschlossen
Für Systeme mit Niederdruck-Flüssigkeitsstand-
kontrolle wird die korrekte Installation des
Verflüssigers/Sammlers in Abb. 4 und 5 dargestellt.
Das Heißgas vom Verdichter (1) wird zum
Verflüssiger (2) geleitet und dort verflüssigt.
Die Flüssigkeit bleibt im Sammler (3), bis eine
Flüssigkeitsanforderung von der ND-Seite anliegt,
z. B. bis sich das Expansionsventil (4) öffnet. Ist
das Expansionsventil geschlossen, muss die im
Verflüssiger verflüssigte Flüssigkeit im Sammler
gespeichert werden und der Pegel sinkt. Damit
der freie Fluss zum Sammler gewährleistet ist,
muss das Gas aus dem Sammler austreten können.
Dies erfolgt über die Druckausgleichsleitung (a).
Die Druckausgleichsleitung gleicht den Druck im
Sammler dem Druck in der Verdichterdruckleitung
an. Der Druck im Verflüssigeraustritt liegt aufgrund
des Druckverlusts im Verflüssiger niedriger. Da
der Verflüssigeraustrittsdruck niedriger ist als jener
im Sammler, ist es erforderlich, den Verflüssiger
oberhalb des Sammlers anzubringen und einen
höheren Flüssigkeitsstand in den Leitungen
zwischen Verflüssiger und Sammler (b) vorzusehen.
Die Differenz zwischen „VClseT" und „VOpenT" beträgt
stets 5 °K (kann von Danfoss geändert werden).
Wenn „Psat717" steigt (hier von 6,9 auf 7,7 bar),
bleibt die Differenz zwischen „VClseT" und „VOpenT"
von 5 °K bestehen, aber das 5 °K-Fenster bewegt
sich nach unten.
Wenn „Psat717" sinkt, bleibt die Differenz zwischen
„VClseT" und „VOpenT" von 5 °K bestehen,
aber das 5 °K-Fenster bewegt sich nach oben.
Flüssigkeitsstand
Abb. 5 Flüssigkeitsstand. Sammler oben angeschlossen
Die Flüssigkeitssäule in der Leitung (b) kompensiert
die Druckdifferenz zwischen Verflüssigeraustritt
und Sammler.
Abb. 4 zeigt die Flüssigkeitsverbindung unten
am Sammler.
Wird die Flüssigkeitsleitung vom Verflüssiger
oben am Sammler angeschlossen (Abb. 5),
ist eine geringfügig unterschiedliche Anordnung
erforderlich.
Die Flüssigkeitsleitung (b) vom Verflüssiger
zum Sammler muss einen Schwanenhals/
eine Flüssigkeitsfalle beinhalten, damit die
Flüssigkeitssäule auch tatsächlich zustande kommt.
Da Luft schwerer ist als Ammoniakgas, sammelt
sich die Luft in einer solchen Anlage an zwei Stellen:
oben auf der Flüssigkeit im Sammler (x) und/oder
oben auf der Flüssigkeit in der abwärts verlaufenden
Leitung vom Verflüssiger (y).
