Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak
Anschlussstellen (Fortsetzung)
Allgemeines
11 | BC306932151284de-000601
Entlüfteranlage in einer hochdruckseitigen Flüssigkeitsstands Regelung
Bei Systemen mit hochdruckseitiger
Flüssigkeitsstandsregelung sammelt sich
die Luft im Schwimmerventil (3). (Siehe Abb. 8).
Der Verdichter (1) liefert Hochdruckgas an
den Verflüssiger (2). Dort wird es verflüssigt.
Das Schwimmerventil (3) fördert jegliche
Flüssigkeit zurück auf die ND-Seite. Der Entlüfter
(5) muss an das Schwimmerventil über ein
Magnetventil (pv) angeschlossen sein.

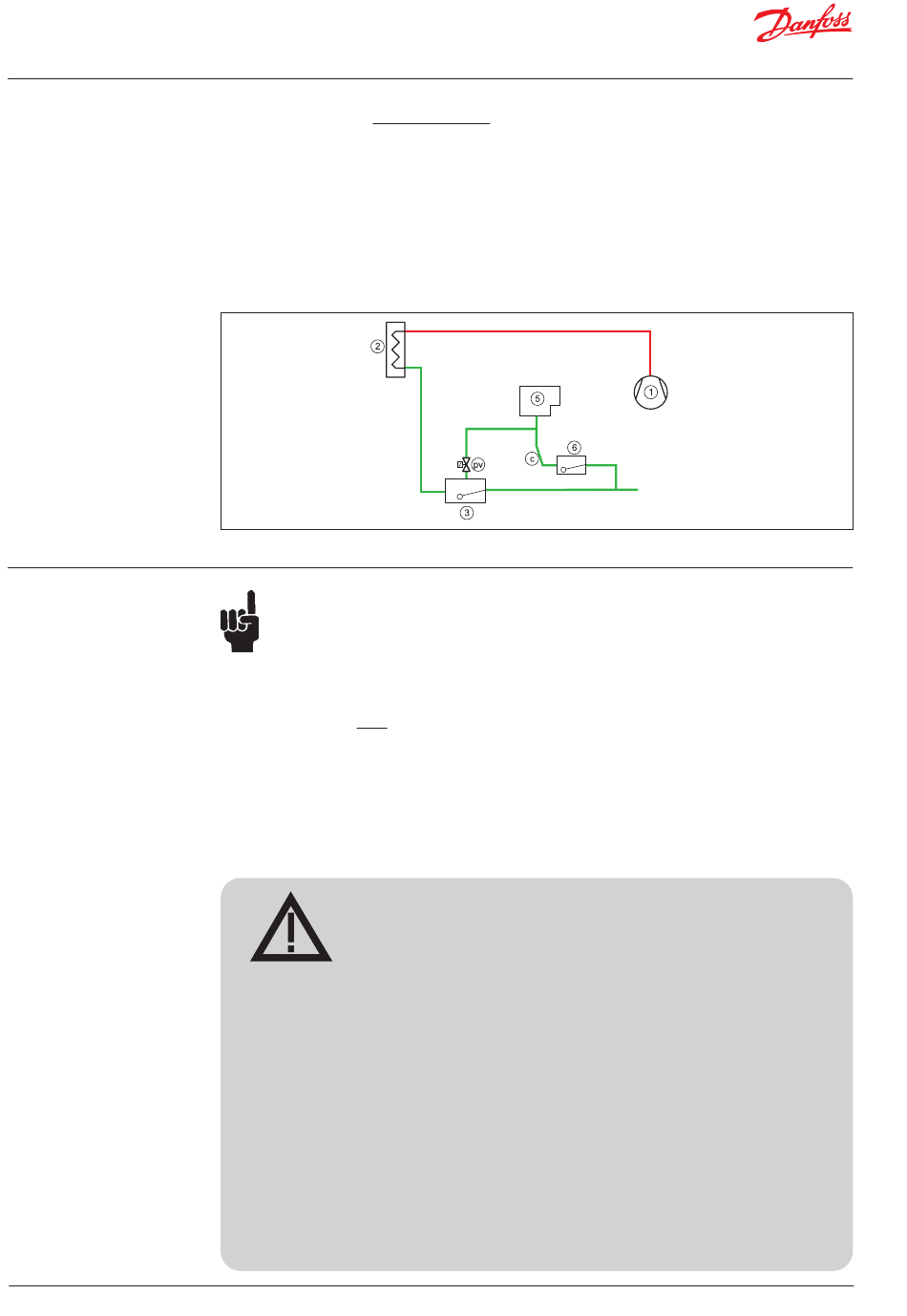

Abb. 8 Entlüfteranschlüsse (pv). Die Ablaufleitungen (c) müssen vertikal/mit Abwärtsgefälle verlegt sein.
Der Entlüfter muss immer oberhalb des
höchsten Flüssigkeitsstands montiert sein,
damit das in ihm verflüssigte Ammoniak
ablaufen kann. Andernfalls kann der
Entlüfter volllaufen und potenziell
reine Ammoniakflüssigkeit ausstoßen.
Die Flüssigkeitsrücklaufleitung (c)
des Entlüfters muss immer vertikal
oder zumindest mit Abwärtsgefälle
montiert sein.
Die Magnetventile an den Anschluss-
punkten dürfen niemals gleichzeitig
aktiviert werden. Beenden Sie den
Entlüftungsvorgang an einer Stelle,
bevor Sie an der nächsten fortfahren.
WARNUNG!
Befolgen Sie bei der Installation des Entlüfters die Installationsanleitung
genau. Installieren Sie die Entlüftereinheit an einer Stelle, an
welcher der Bodenflansch und jeglicher Gaseintritt oberhalb jedes
möglicherweise eintretenden Ammoniakflüssigkeitsstands liegt.
Flüssigkeitsablaufleitungen vom Entlüfter müssen immer abwärts
verlaufen.
Installieren Sie ein Absperrventil nahe beim Bodenflanscheingang,
um das Gerät demontieren zu können und es für unter Hochdruck
stehendes Ammoniakgas absperren zu können.
Schließen Sie Leitungen von ausreichender Festigkeit an das
Entlüfteraustrittsrohr an und stellen Sie sicher, dass entlüftete nicht
kondensierbare Gase in ein Wasserbad von mindestens 200 Litern
abgeleitet werden.
Die im Entlüfter verflüssigte Ammoniakflüssigkeit
muss durch die Ablassleitung (c) auf der ND-Seite
über ein Schwimmerventil (6) abgelassen werden.
Niederdruckseite
Cod. 99000572
© Danfoss | Climate Solutions | 2023.10
