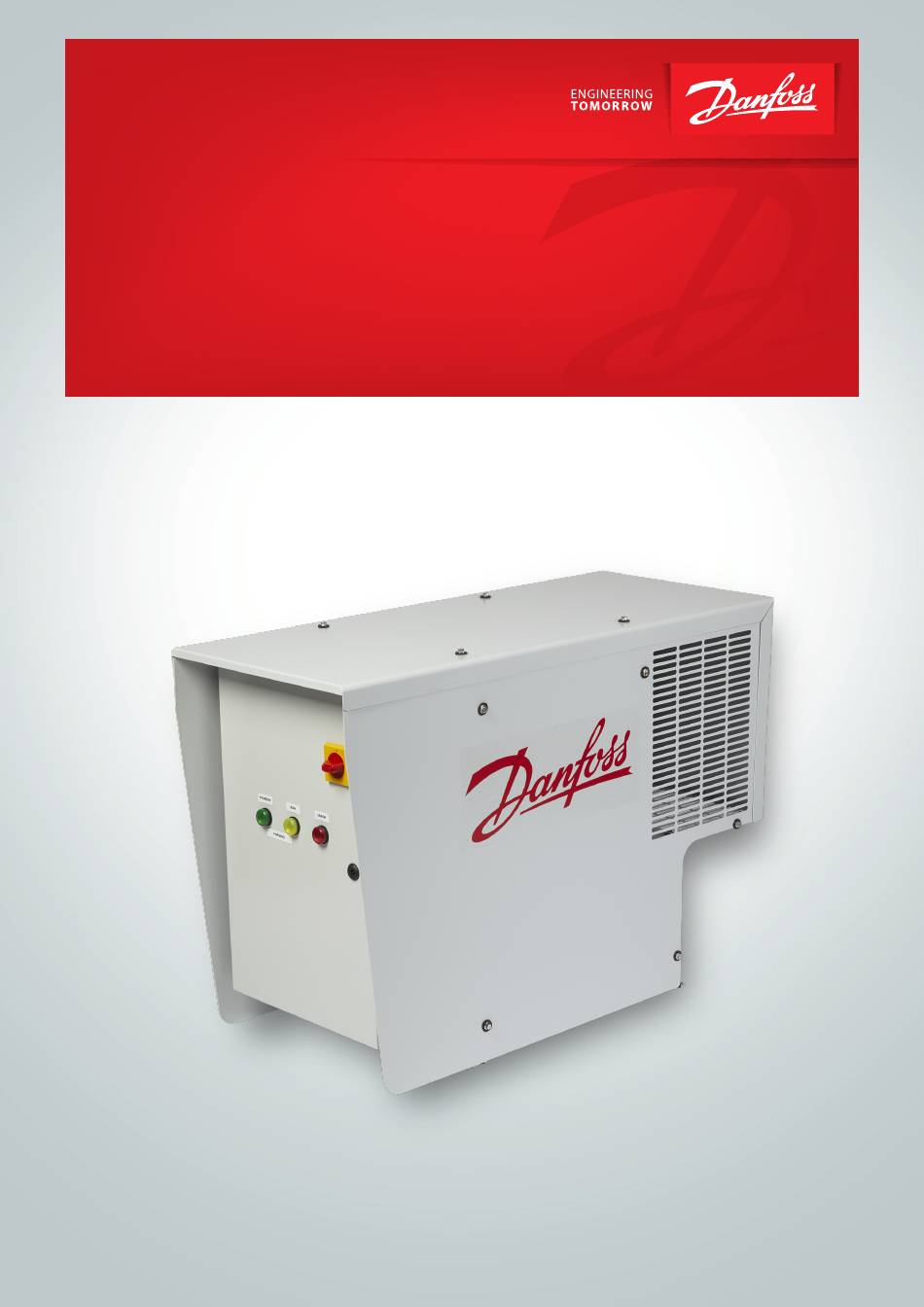

- Seite 1 Benutzerhandbuch Entlüftersystem (IPS 8) für Ammoniak Technische Daten, Installation und Gebrauch 148R9645 ir.danfoss.com...
-
Seite 2: Inhaltsverzeichnis
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Inhalt Rechtlicher Hinweis ......................................... 3 Technische Daten ........................................4 Bestellung............................................4 Einführung ............................................. 5 Ausstattung ........................................... 5 Funktionsprinzip ........................................6 Betriebszyklus ..........................................7 Luftfallen ............................................8 Anschlussstellen ......................................... 9 Anschlusspunkte........................................11... -
Seite 3: Rechtlicher Hinweis
Title: Product Manager Danfoss only vouches for the correctness of the English version of this declaration. In the event of the declaration being translated into any other language, the translator concerned shall be liable for the correctness of the translation... -
Seite 4: Technische Daten
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Technische Daten Versorgungsspannung 230 V AC, 1 ph, 50 Hz Strom 5,7 A (max. 6,5 A) Leistungsaufnahme max. 1.3 kW Kurzschlussstromfestigkeit Icc 10 kA Umgebungstemperaturbereich -10 bis +43 °C (14 bis 109 °F) Temperaturbereich Transport/Lagerung -30 bis +60 °C (-22 bis 140 °F) -
Seite 5: Einführung
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Einführung Das Danfoss Entlüftungssystem (IPS 8) ist ein das unabhängig vom Haupt-Ammoniaksystem autonomes, eigenständiges Entlüftungsgerät, läuft und über lediglich einen Flanschanschluss das nicht kondensierbare Gase (NC-Gase = Luft an die Ammoniakanlage angeschlossen wird. -
Seite 6: Funktionsprinzip
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Funktionsprinzip Das Danfoss IPS 8 ist werksgeprüft und einsatzbereit Durch die Verflüssigung des Ammoniakgases erfolgt in Ammoniakanlagen mit einem Verflüssigungsdruck der Durchlauf des neuen Ammoniak-/NC-Gasgemischs von über 6,5 bar (94 psi). Der Entlüfter wird mit auf natürliche Weise. -
Seite 7: Betriebszyklus
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Betriebszyklus Das Danfoss IPS 8 arbeitet in 24-Stunden-Zyklen. Schnellabkühlung die Temperatur weiter bis unter 45 Minuten hiervon werden für eine Schnellabkühlung den unteren Schwellenwert, geht der Regler von einer des R452A verwendet. -
Seite 8: Luftfallen
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Luftfallen Flüssigkeitsstand Flüssigkeits- stand Abb. 4 Flüssigkeitsstand. Sammler unten angeschlossen Abb. 5 Flüssigkeitsstand. Sammler oben angeschlossen Für Systeme mit Niederdruck-Flüssigkeitsstands- Die Flüssigkeitssäule in der Leitung (b) kompensiert kontrolle wird die korrekte Installation des die Druckdifferenz zwischen Verflüssigeraustritt... -
Seite 9: Anschlussstellen
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Anschlussstellen Entlüfteranlage in einer flüssigkeitsstandsgesteuerten Niederdruckanlage Die richtigen Standorte für den Entlüfter, der an die Der Entlüfter benötigt eine eigene Flüssigkeitsrückl- Ammoniakanlage angeschlossen werden soll, sind: aufabwärtsleitung (c), die parallel zu den abwärts (Siehe Abb. -
Seite 10: Allgemeines
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Anschlussstellen Entlüfteranlage in einer flüssigkeitsstandsgesteuerten Hochdruckanlage (Fortsetzung) Die im Entlüfter verflüssigte Ammoniakflüssigkeit Bei Systemen mit flüssigkeitsstandsgesteuerter muss durch die Ablassleitung (c) auf der ND-Seite Hochdruckregelung sammelt sich die Luft über ein Schwimmerventil (6) abgelassen werden. -
Seite 11: Anschlusspunkte
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Anschlusspunkte Multi-Punkt-Entlüftung ES DARF NIE MEHR ALS EIN ENTLÜFTUNGSPUNKT Einzelpunktentlüftung ist möglich (Abb. 09), d. h. ohne Magnetventile bei der Danfoss IPS 8-Einheit. GLEICHZEITIG OFFEN SEIN. Diese Installationsart muss wie in Abb. 9 ausgeführt Schließen Sie ein Entlüftungsventil immer,... -
Seite 12: Installation
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Installation Das Danfoss IPS 8 muss im Einklang mit den Verwenden Sie alle vier Hebeösen und geeignetes Aufstellorten installiert werden, die im Abschnitt Hebezeug bei der Installation (Gerätegewicht = Anschlussstellen und Anschlusspunkte dieses 100 kg/220 lbs). - Seite 13 Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Installation (Fortsetzung) 416,4 Eingebaute Dichtung Eingebaute Schrauben, Anzugsdrehmoment: 60 Nm (44,3 ft lb) Diagonalspannung Mitgelieferter Schweißflansch (Abb. 14) Entlüftungsrohr, Außendurchmesser 17,2 für Gummischlauch zum Wasserbad Den Restriktor im Rohr nicht losschrauben.
-
Seite 14: Elektrische Verdrahtung
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Elektrische Verdrahtung Die interne Bedrahtung des Entlüfters erfolgt Es wird dringend empfohlen, alle externen Kabel im Werk. Nur die elektrische Bedrahtung vom IPS 8 zur Spannungsversorgung und zu für die Hauptspannungsversorgung, die... - Seite 15 Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Elektrische Verdrahtung (Fortsetzung) 230 V AC Druck Schalter Verdichter Verflüssiger Abluft- Kurbelgehäus- Versorgungs- Versorgungsspannung Lüfter Ventilator eheizung spannung MCX15B Magnetventile* * Bei Verwendung von GD2 24 V DC sind die Brücken 1-2 und 3-4 zwischen den Anschlussklemmen und dem Versorgungsspannungsanschluss zu entfernen Abb.
-
Seite 16: Anzeigeleuchten
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Elektrische Verdrahtung (Fortsetzung) 24 V DC 24 V DC Heißgastemp.- Saugdrucktemp.- R717 Niederdruck- Hochdruck- Fühler Fühler Temperaturfühler Messumformer Messumformer 0 V DC 0 V DC Verdichter Relais MCX15B EINGANG Abb. -
Seite 17: Schnellstart
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Schnellstart Zur schnellstmöglichen Konfiguration des Systems nach dem Anschluss aller Entlüftungspunkte an den IPS und nach dem ersten Einschalten des IPS befolgen Sie bitte die nachstehenden Anweisungen: 1. -
Seite 18: Konfigurieren Mittels Lcd
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Konfigurieren mittels LCD Durch Drücken von wird das Hauptmenü mit den nachstehenden Optionen angezeigt Tabelle 02 Hauptmenüführung Untermenü/ Hauptmenü Untermenü Untermenü/Status Min. Max. Standard Beschreibung Kennzeichnung Status... -
Seite 19: Beschreibung
Alle Alarme außer (*) aktivieren die rote Leuchte außen am Kasten Bei nicht rücksetzbaren Alarmen und/oder unbekannten Ursachen wenden Sie sich bitte an Danfoss Füllstandslegende: 0 = Leseansicht, 2 = Installations-Ansicht (Code 200), 3 = Danfoss Service-Ansicht (an Danfoss wenden) © Danfoss | DCS (ms) | 2020.01... -
Seite 20: Modbus Rtu
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Modbus RTU Erprobte Vorgehensweise Die Bedrahtung der Modbus RTU (RS485) muss gemäß der Norm ANSI/TIA/EIA-485-A-1998 ausgeführt werden. Für gebäudeübergreifende Segmente muss galvanische Trennung vorgesehen werden. Alle Geräte in demselben Netzwerk, inklusive Router, Gateways usw., verwenden eine gemeinsame Masse. - Seite 21 Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Modbus- Anwender- Standard- Einheit/ Lesen/ Modbus- Persistent Register Parametername Beschreibung Min. Wert Max. Wert Funktions- ebene wert Schreiben Datentyp Ja/Nein code KONFIGURATION > VERDICHTER Nur empfohlene Erweiterte...
- Seite 22 Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Modbus- Anwender- Standard- Einheit/ Lesen/ Modbus- Persistent Register Parametername Beschreibung Min. Wert Max. Wert Funktions- ebene wert Schreiben Datentyp Ja/Nein code KONFIGURATION > GRENZWERT- EIN STELLUNGEN Nur empfohlene...
- Seite 23 Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Modbus- Anwender- Standard- Einheit/ Lesen/ Modbus- Persistent Register Parametername Beschreibung Min. Wert Max. Wert Funktions- ebene wert Schreiben Datentyp Ja/Nein code Status des Relais 8114 StatusKL KL01 (Verdichter- und...
- Seite 24 Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Modbus- Anwender- Standard- Einheit/ Lesen/ Modbus- Persistent Register Parametername Beschreibung Min. Wert Max. Wert Funktions- ebene wert Schreiben Datentyp Ja/Nein code Dies zeigt an, ob der 8152...
- Seite 25 Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Modbus- Anwender- Standard- Einheit/ Lesen/ Modbus- Persistent Register Parametername Beschreibung Min. Wert Max. Wert Funktions- ebene wert Schreiben Datentyp Ja/Nein code Zeigt an, dass Fehler 1902 .08 kein Signal vom AUTO R.
- Seite 26 Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Modbus- Anwender- Standard- Einheit/ Lesen/ Modbus- Persistent Register Parametername Beschreibung Min. Wert Max. Wert Funktions- ebene wert Schreiben Datentyp Ja/Nein code 1003.13 ICFD_Ventil ICFD-Relais (Magnetventil) Schließer Nur lesen...
-
Seite 27: Wartung/Service/Entsorgung
Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak – Technische Daten, Installation und Gebrauch Wartung/Service/Entsorgung Tabelle 05 Wartungs-Checkliste – mindestens einmal pro Jahr durcharbeiten Anhand des P&I-Diagramms prüfen, dass alle unter Spannung stehenden Komponenten ordnungsgemäß funktionieren Prüfen, ob im MCX-Regler Alarme anstehen Lüfter, Luftfilter und Flügel von Verschmutzungen und Staub reinigen... - Seite 28 28 | BC306932151284de-000201 © Danfoss | DCS (ms) | 2020.01...
