Funktionsprinzip

7 | BC306932151284de-000601
Das Danfoss IPS 8 ist werksgeprüft und
einsatzbereit in Ammoniakanlagen mit einem
Verflüssigungsdruck von über 6,5 bar (94 psi).
Der Entlüfter wird mit 900 Gramm (31,7 Unz.)
R452A befüllt.
Der Entlüfter benötigt lediglich einen mechanischen
Anschluss (siehe Abb. 1). Die Ammoniak-/NC-Gase
fließen von der Hauptanlage durch den Flansch für
Ammoniak (siehe 13 in der nachstehenden Abb. 1),
während das NC-Gas durch das dem Entlüftungs-
Restriktor (18) nachgelagerte Ausblasrohr
abgegeben wird.
Durch den Ammoniakflansch (13) gelangt ein
Gemisch aus Ammoniakgas und NC-Gas in den
Wärmeübertragerteil (12) des Entlüfters.
Das Ammoniakgas/NC-Gas wird durch den R452A-
Kühlkreis unter die Verflüssigungstemperatur des
Ammoniaks heruntergekühlt. Dann verflüssigt
sich das Ammoniakgas und kehrt aufgrund der
Schwerkraft in die Ammoniakanlage zurück. Die NC-
Gase sammeln sich hingegen im Wärmeübertrager
5
4
3
2
1a
1

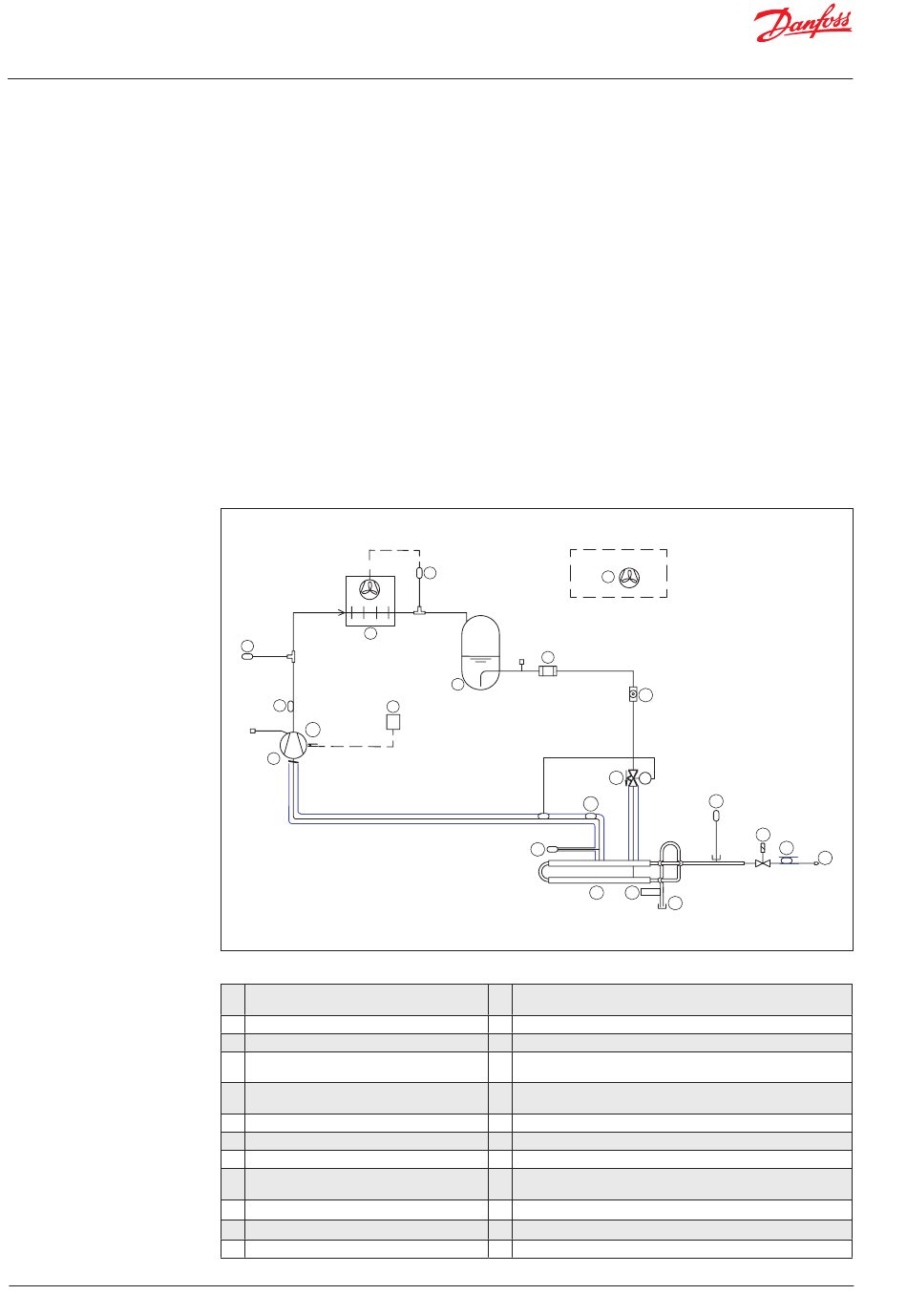

Abb. 1 – Entlüfter R452A – Aufbau
Regelung des Kompressors (900 g (31,7 oz) R452A)
1
über Digitalausgang DO1
1a Verdichter-Kurbelwannenheizung
2
Thermostat für Kurbelgehäuse-Heizungsregelung
Heißgastemperaturfühler R452A
3
über Analogeingang AI3, Pt 1000
Saugtemperaturfühler R452A
3a
über Analogeingang AI4, Pt 1000
4
Drucksicherheitsschalter
5
Verflüssiger
6
Lüfter Kompressorraum
7
Druckschalter für Verflüssigerlüfter
8
Sammler
9
Filter
10 Schauglas
(12) und können später nach außen geführt werden.
Durch die Verflüssigung des Ammoniakgases
erfolgt der Durchlauf des neuen Ammoniak-/
NC-Gasgemischs auf natürliche Weise. Dieses
neue Gemisch wird durch einen kontinuierlichen
Prozess separiert.
Wenn die Konzentration an NC-Gas im
Wärmeübertrager (12) steigt, steigen simultan
auch der R452A-Wärmeübertragerdruck
und die Temperatur.
Der Regler überwacht fortlaufend den R452A-
Wärmeübertragerdruck sowie den Ammoniakdruck
und die -Temperatur. Erreicht der R452A-Druck
eine vorgegebene Druckdifferenz im Vergleich
zum Ammoniakdruck (Temperatur), wird die
Ableitung des NC-Gases durch das Magnetventil
(16) vorbereitet. Das Ausblasen wird durch das
Magnetventil (16) und die entsprechenden
Leitungen/Schläuche vorbereitet. Die Ableitung
sollte in ein Wasserbad erfolgen. In diesem
Prozess sollten kleine Mengen Ammoniak
enthalten sein (siehe Installationsabschnitt).
7
9
8
3a
14
12
11 Expansionsventil, R452A
12 Wärmeübertrager Ammoniak/R452A
13 Schweißflansche
Druckmessumformer R452A. Gemessen über Analogeingang AI1,
14
Druckmessumformer, AKS 32R
Druckmessumformer R717. Gemessen über Analogeingang AI2,
15
Druckmessumformer, AKS 2050
16 Hauptentlüftungsventil geregelt über Digitalausgang DO2
17 NC-Temperaturfühler R717. Gemessen über Analogeingang AI5, Pt 1000
18 Restriktor, Entlüftungsleitung
Niveauschalter LLS 4000. Zubehör. Nicht enthalten im Lieferumfang
19
des Standard-IPS
6
10
11
15
16
19
13
