Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak
Anschlussstellen
© Danfoss | Climate Solutions | 2023.10
Entlüfteranlage in einer niederdruckseitigen Flüssigkeitsstandsregelung.
Die richtigen Standorte für den Entlüfter, der an die
Ammoniakanlage angeschlossen werden soll, sind:
(Siehe Abb. 6 und 7)
– oberhalb des Sammlers oder
– oberhalb der Flüssigkeit in der Abwärtsleitung
vom Verflüssiger.
Der Entlüfter (5) ist über Magnetventile (px und py)
an die Entlüftungspunkte angeschlossen.
Es ist zu beachten, dass nur jeweils ein Magnetventil
zu einem gegebenen Zeitpunkt geöffnet sein darf,
da andernfalls die Flüssigkeitssäule im Verflüssiger
kurzgeschlossen wird.
Flüssigkeitsstand

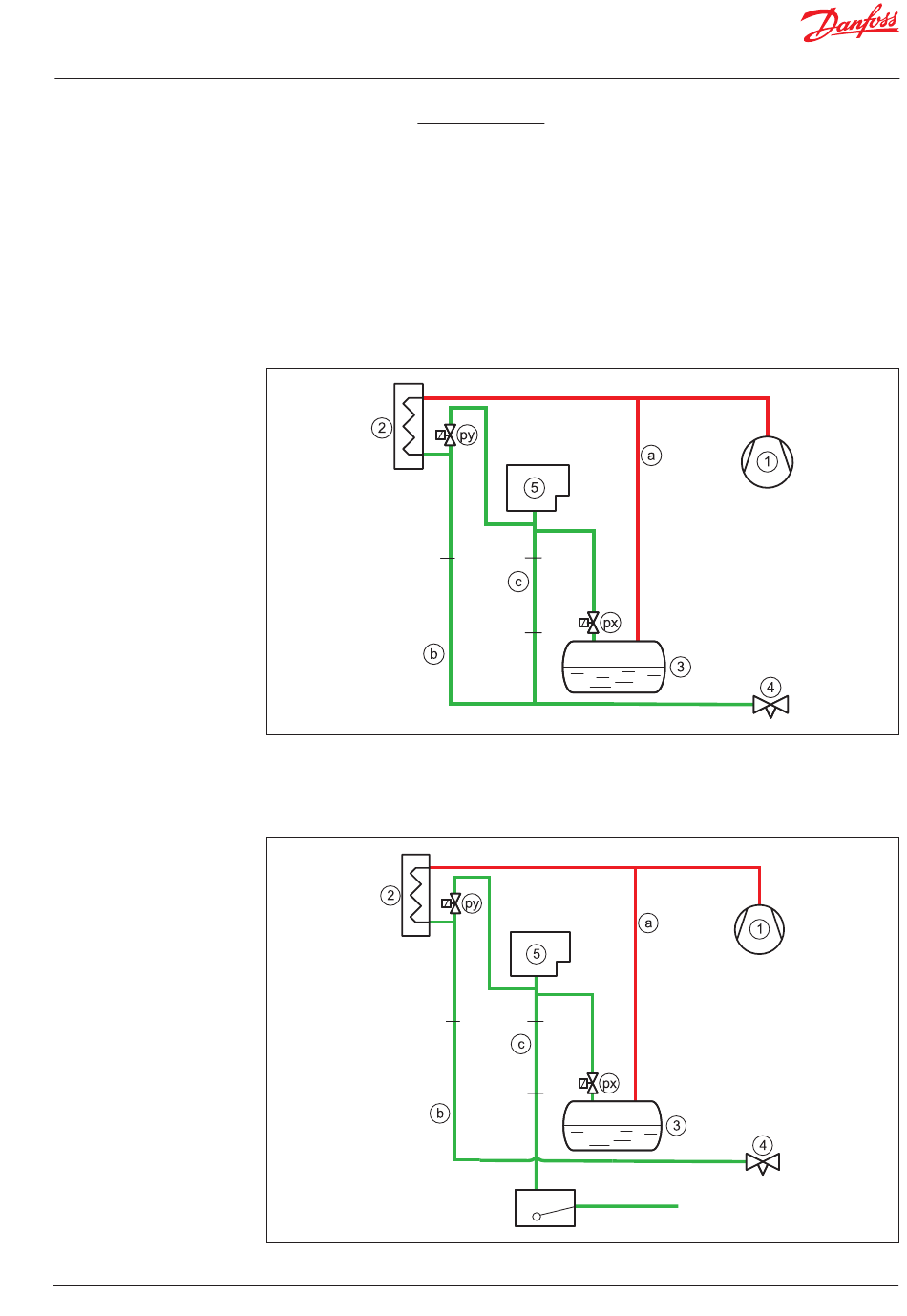

Abb. 6 Entlüfteranschlüsse (px) und (py). Die Ablaufleitungen (c) müssen vertikal/mit Abwärtsgefälle verlegt sein.
Alternativ dazu kann der Flüssigkeitsablauf aus
dem Entlüfter durch ein HD-Schwimmerventil (6)
zur Niederdruckseite erfolgen (siehe Abb. 7).
Flüssigkeitsstand
Abb. 7 Entlüfteranschlüsse (px) und (py). Die Ablaufleitungen (c) müssen vertikal/mit Abwärtsgefälle verlegt sein.
Der Entlüfter benötigt eine eigene Flüssigkeits-
rücklaufabwärtsleitung (c), die parallel
zu den abwärts verlaufenden Leitungen (b)
des Verflüssigers angeschlossen sein muss.
Ist der Entlüfter mit dem Sammler verbunden,
d. h. das Magnetventil (px) ist geöffnet, ist der
Flüssigkeitsstand in der abwärts verlaufenden
Leitung des Entlüfters (c) gleich dem Sammler-
Flüssigkeitsstand (3). Ist der Entlüfter mit dem
Verflüssigeraustritt verbunden, d. h. das Magnet-
ventil (py) ist geöffnet, ist der Flüssigkeitsstand
gleich dem Flüssigkeitsstand in der abwärts
verlaufenden Leitung des Verflüssigers (b).
Niederdruckseite
