Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak
Anschlusspunkte
SVA
Sammler

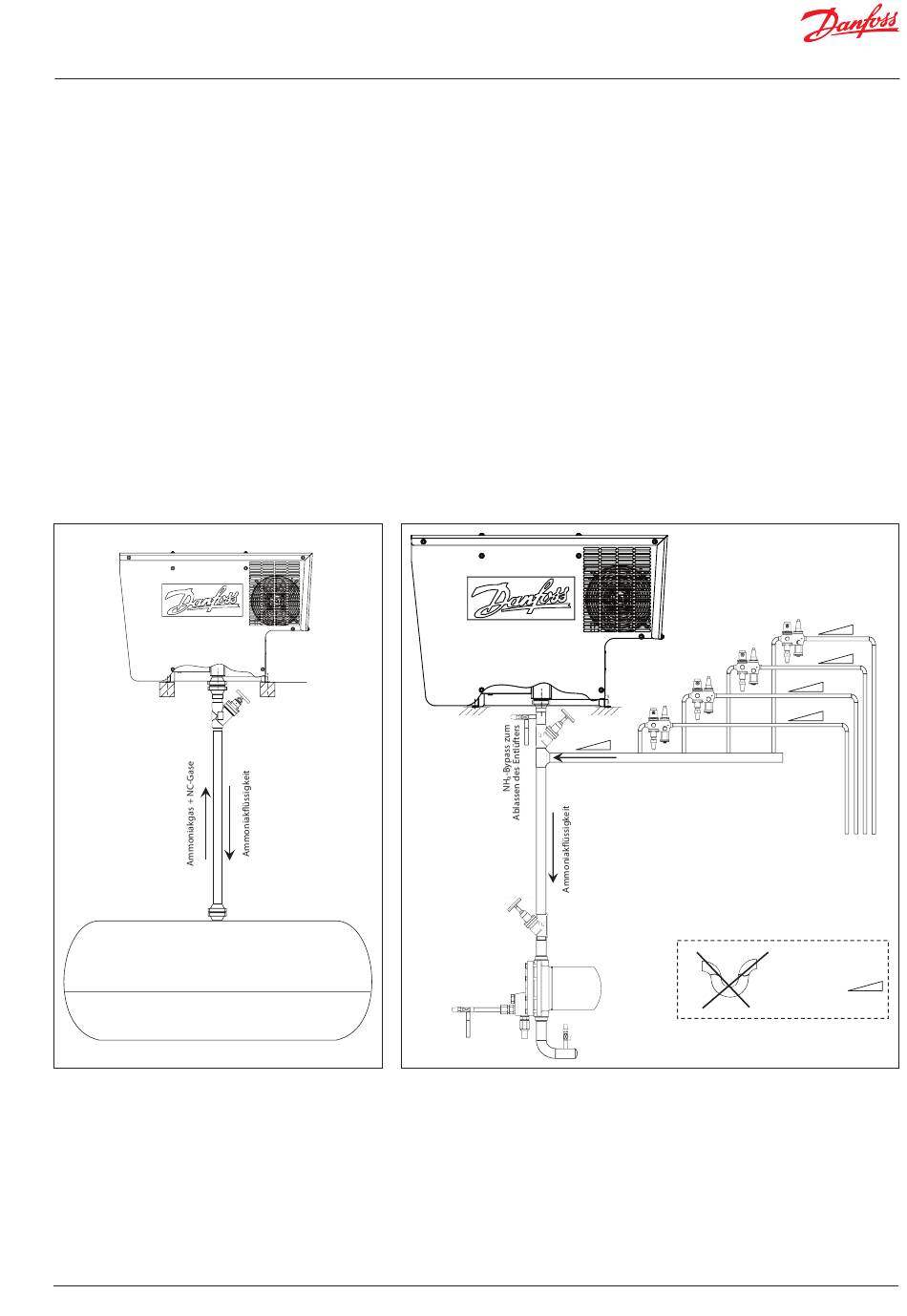

Abb. 9 Einzelpunktentlüftung vom Sammler
Siehe Installationsanleitung für Danfoss-Schwimmer:
Typ SV3 – Lit.-Nr.: AN149486432996
Typ ICFD, verwendet in ICFD – Lit.-Nr.: AN250286497620
Siehe Installationsanleitung für den Niveauschalter LLS 4000: AN317523977313
© Danfoss | Climate Solutions | 2023.10
Multi-Punkt-Entlüftung
In der Werkseinstellung ist das Danfoss IPS 8
für die Verarbeitung von bis zu acht
Entlüftungspunkten konfiguriert.
(Multi-Punkt-Entlüftung. Siehe Abb. 10.)
Die tatsächliche Anzahl angeschlossener
Entlüftungspunkte muss in den Einstellungen
im MCX-Regler nach dem Einschalten
eingestellt werden.
Der betreffende Parameter für die Eingabe der
tatsächlichen Anzahl der Entlüftungspunkte: V10,
Max_PP (siehe Tabelle 3).
Einzelpunktentlüftung ist möglich (Abb. 09
ohne Magnetventile).
Bei der Einzelpunktentlüftung muss der betreffende
Parameter für die Eingabe der tatsächlichen
Anzahl der Entlüftungspunkte „V10, Max_PP"
auf 1 eingestellt werden (siehe Tabelle 3).
Sowohl die Spannungsversorgungs- als auch
die Ansteuerverdrahtung der installierten
Magnetventilspulen muss vor dem ersten
Einschalten stattfinden.
Flüssigkeitsablauf
zur Niederdruckseite
Abb. 10 Multi-Punkt-Entlüftung von bis zu acht Entlüftungspunkten
ES DARF NIE MEHR ALS EIN ENTLÜFTUNGSPUNKT
GLEICHZEITIG OFFEN SEIN.
Schließen Sie ein Entlüftungsventil immer,
bevor Sie das nächste öffnen.
Dazu schalten Sie die Spannungsversorgung
der Entlüftereinheit ein und geben die Anzahl
der tatsächlich vorhandenen Entlüftungspunkte
(V10, Max_PP) in das Programm ein. Siehe hierzu
den Abschnitt „Programmierung/Konfiguration".
SNV
SVA
NH₃-Gas + NC-Gase
SVA
SV3
SNV
SNV
ICF 15-4
Entlüftungspunkte
– bis zu acht Punkte möglich
Achten Sie auf Flüssigkeitsstaus
Wo vorstehend ein Gefälle
dargestellt ist, muss
eine Leitung mit
Abwärtsgefälle zur
abwärts verlaufenden Leitung
des Entlüfters verlaufen.
BC306932151284de-000601 | 12
