Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak
Elektrische Verdrahtung
GD1: Stromversorgung
115–230 V/24 V DC
KL1: Relais
Für Verdichter und Heizung
LLS 4000
Externer Hauptschalter

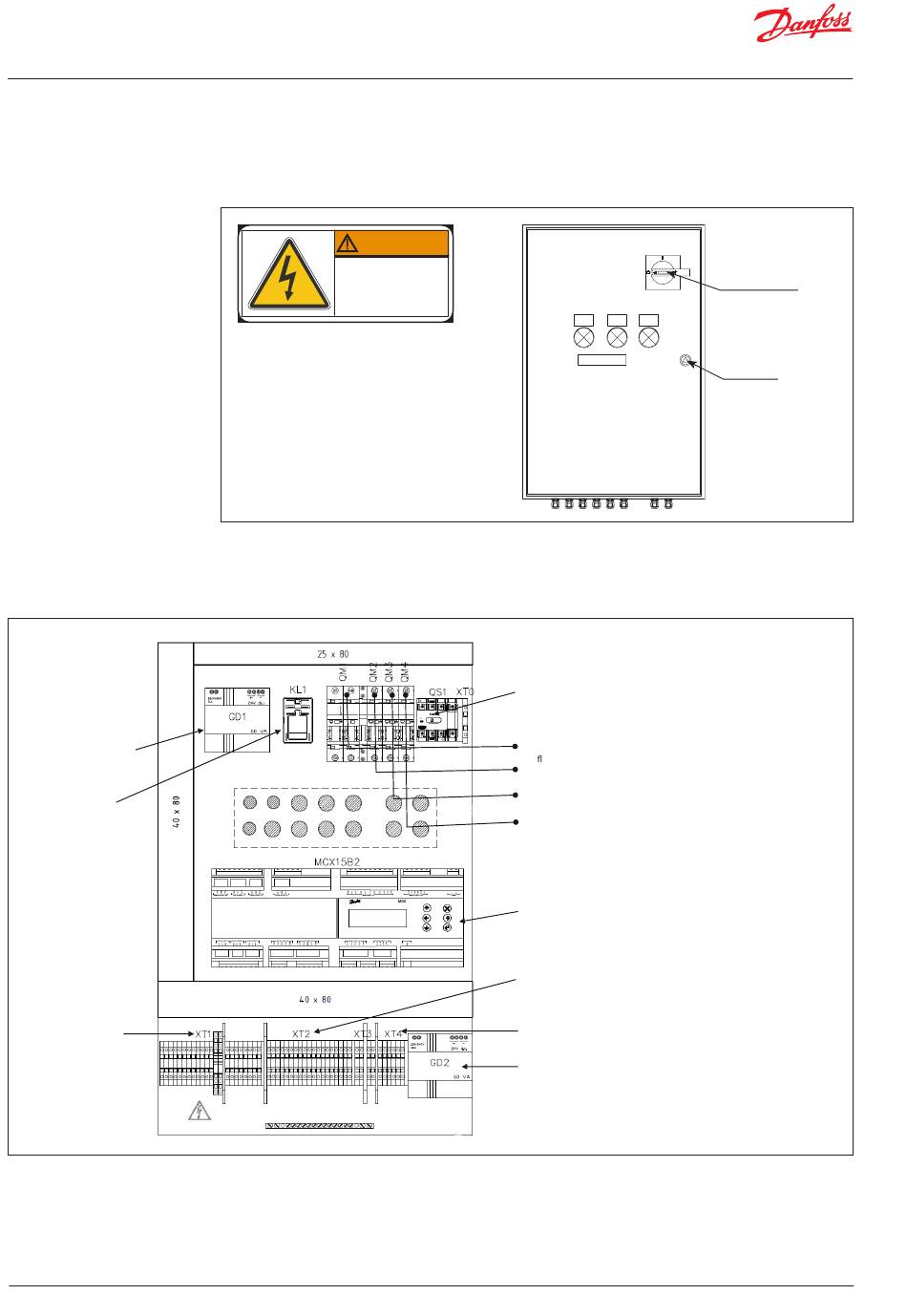

Abb. 16 Regelbox intern
16 | BC306932151284de-000601
Die interne Bedrahtung des Entlüfters erfolgt
im Werk. Nur die elektrische Bedrahtung
für die Hauptspannungsversorgung, die
Entlüftungspunktmagnetventile und die optionale
Buskommunikation muss vor Ort erfolgen.
WARNUNG
Elektrische
Gefahren.
Nur bevollmächtigtes
Personal.
Abb. 15 Regelbox extern
Die Regelboxabdeckung lässt sich nur mit einem Schlüssel entriegeln und wenn der Hauptschalter
ausgeschaltet ist.
Hinweis: Nur bevollmächtigtes Personal
Cl
Clas
Cl
Classified as Business
assi
as
sifie
si
fied
fie
d
d
Es wird dringend empfohlen, alle externen
Kabel vom IPS 8 zur Spannungsversorgung
und zu allen Entlüftungspunktmagnetventilen
durch Metallrohre zu schützen.
QS1: Hauptschalter; IPS-Panel
QM1: Thermisch-magnetischer Miniaturleistungsschalter; Verdichter,
Ver üssiger, Abzugsventilator, Kurbelgehäuseheizung
QM2: Thermisch-magnetischer Miniaturleistungsschalter; 24 V DC für
MCX15B2 E/A, Frontblendenleuchten und Hauptentlüftungsventil (YV1)
QM3: Thermisch-magnetischer Miniaturleistungsschalter;
im Feld angeschlossene Magnetspulen
QM4: Thermisch-magnetischer Miniaturleistungsschalter;
230 V AC an MCX15B2-Regler
MCX15B2-Regler
XT2-Klemmenblock für im Feld angeschlossene Magnetspulen für:
Magnetspulen mit bis zu 8 Entlüftungspunkten
ICFD an ICF 20-4. ICFE 20-Magnetspule (optional)
Bubbler-Wasserventil (optional)
XT4-Klemmenblock für Kommunikation:
MODbus
CAN-Bus
GD2, Transformator (optional)
Für eine alternative Spannungsversorgung zu im Feld
angeschlossenen Magnetspulen
as
as
as
B
B
B
us
usin
us
ines
in
es
ess
s
s
EIN-/AUSschalter
STANDBY
AUSFÜHRUNG
FEHLER
ENTLÜFTEN
Tastensperre
© Danfoss | Climate Solutions | 2023.10
