Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak

Installation

Hebevorgang

14 | BC306932151284de-000601
Das Danfoss IPS 8 muss im Einklang mit den
Aufstellorten installiert werden, die im Abschnitt
Anschlussstellen und Anschlusspunkte
dieses Dokuments angegeben sind.
Das Gerät entspricht der Schutzart IP55 und
kann im Freien, bei Umgebungstemperaturen
zwischen -10 bis +43 °C/14 bis 109 °F), aufgestellt
werden. Stellen Sie das Gerät nicht in direkter
Sonnen einstrahlung auf. Dabei könnte das Gerät
zu viel Sonnenlicht ausgesetzt sein und die
Umgebungstemperaturen könnten über die zulässigen
Grenzwerte steigen. Bei Umgebungstemperaturen
unterhalb von -10 °C (14 °F) muss der Entlüfter
in einem geheizten und belüfteten Bereich aufgestellt
werden. Die Einheit muss in einer nicht explosions-
gefährdeten Atmosphäre (non-ATEX) aufgestellt
werden, da sie nicht explosionsgeschützt ist.
Die Entlüftereinheit muss sich immer in aufrechter
Position befinden – von der Anlieferung bis
zur eigentlichen Aufstellung.

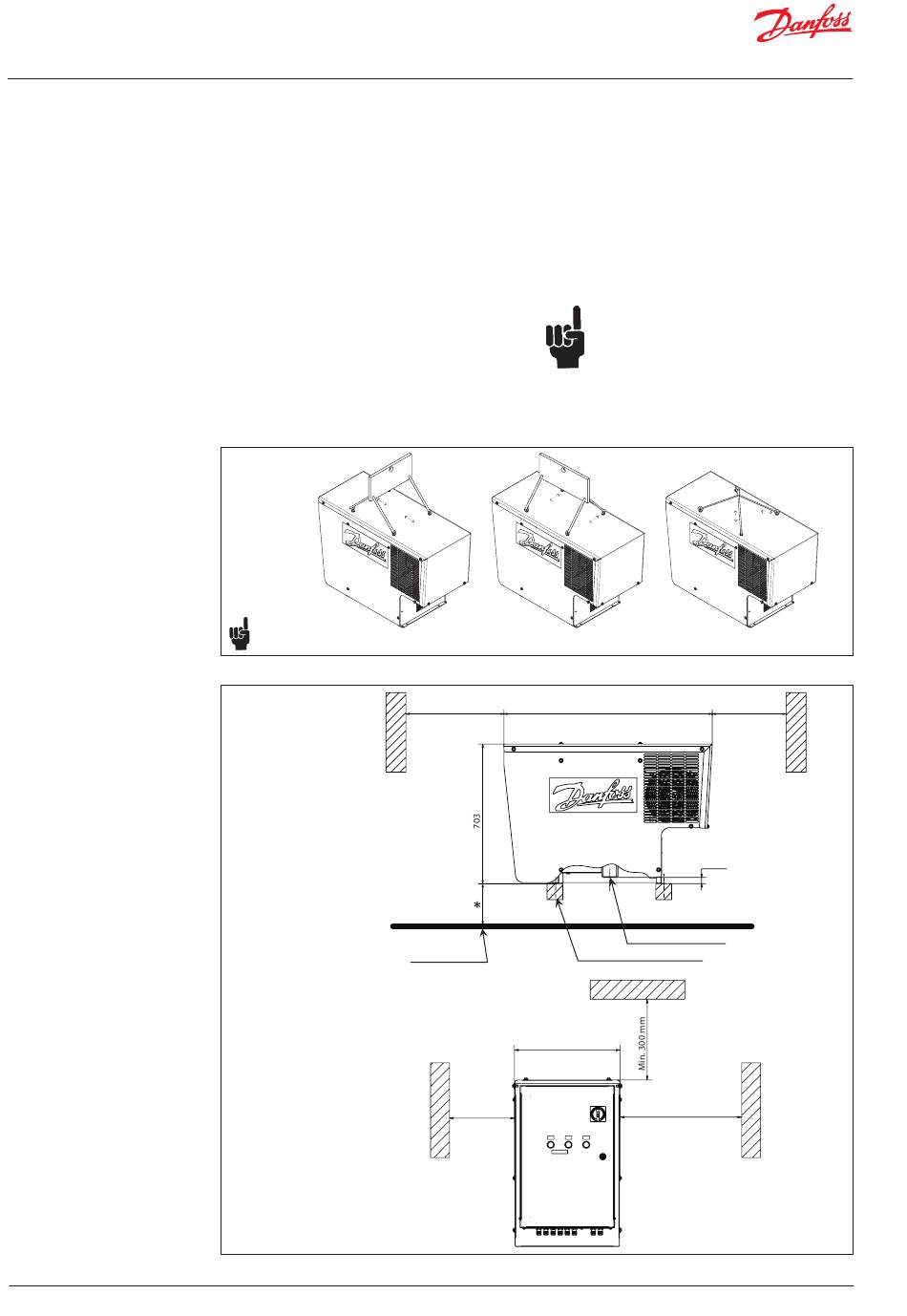

Alle 4 Hebeösen müssen richtig positioniert sein, damit sie mit dem tatsächlich verwendeten Hebezeug eingesetzt werden können.
Es müssen alle 4 Hebeösen verwendet werden
Abb. 11
* For easy access to the main switch
* Damit müheloser Zugang zum Hauptschalter
and servicing, the Purger unit shall be
und für Wartungszwecke gewährleistet ist,
installed between 0,05 to 1,1 m (2 to 43 in)
muss der Entlüfter zwischen 0,05 bis 1,1 m
above service platform level.
(2 bis 43 Zoll) oberhalb des Niveaus der
Serviceplattform installiert werden.
Abb. 12 Installationsabmessungen
Verwenden Sie alle vier Hebeösen und geeignetes
Hebezeug bei der Installation (Gerätegewicht =
100 kg/220 lbs).
Installieren Sie die Einheit auf einer ebenen,
horizontalen Stellfläche mit 0,05 bis 1,1 Metern
(2 bis 43 Zoll) oberhalb einer ausreichend abgestützten
Serviceplattform, auf welcher der Teilrahmen des
Entlüfters am Unterbau angeschraubt werden
kann (siehe Beispiel in Abb. 12). Halten Sie in allen
Richtungen die empfohlenen Abstände ein (Abb. 12),
damit Lüfterkühlung und Wartung gewährleistet sind.
.
Min. 900 mm
1051 mm
Unterkonstruktion/Halter für 100 kg/220 lbs
Serviceplattform
Support for 100 kg/ 220 lbs
Service platform
446 mm
Min. 300 mm
Warten Sie nach der Installation immer
mindestens 12 Stunden, bevor Sie das
Gerät das erste Mal einschalten.
Es ist wichtig, dass der Unterbau waagerecht
steht, damit die interne Flüssigkeitsfalle
korrekt gefüllt wird. Winkelabweichung
von der Horizontalen < 2 Grad
Min. 500 mm
32 mm
Flansch für R717-Anschluss
Flange for R717 access
Min. 900 mm
© Danfoss | Climate Solutions | 2023.10
