Benutzerhandbuch | Entlüftersystem (IPS 8) für Ammoniak
Schnellstart
Navigation – integrierter
MCX-Regler
(An der Rückseite
der Frontblende)
R717-Niederdruckgrenzwert
R717-Istdruck
R452A-Istdruck
Oberer Schwellenwert für Entlü ungsven l
Unterer Schwellenwert für Entlü ungsven l
R452A-Is emp.
Hauptbildschirm, aktuelle Informa onen zum IPS-Status
Status des Entlü ungsvorgangs und Entlü ungszähler

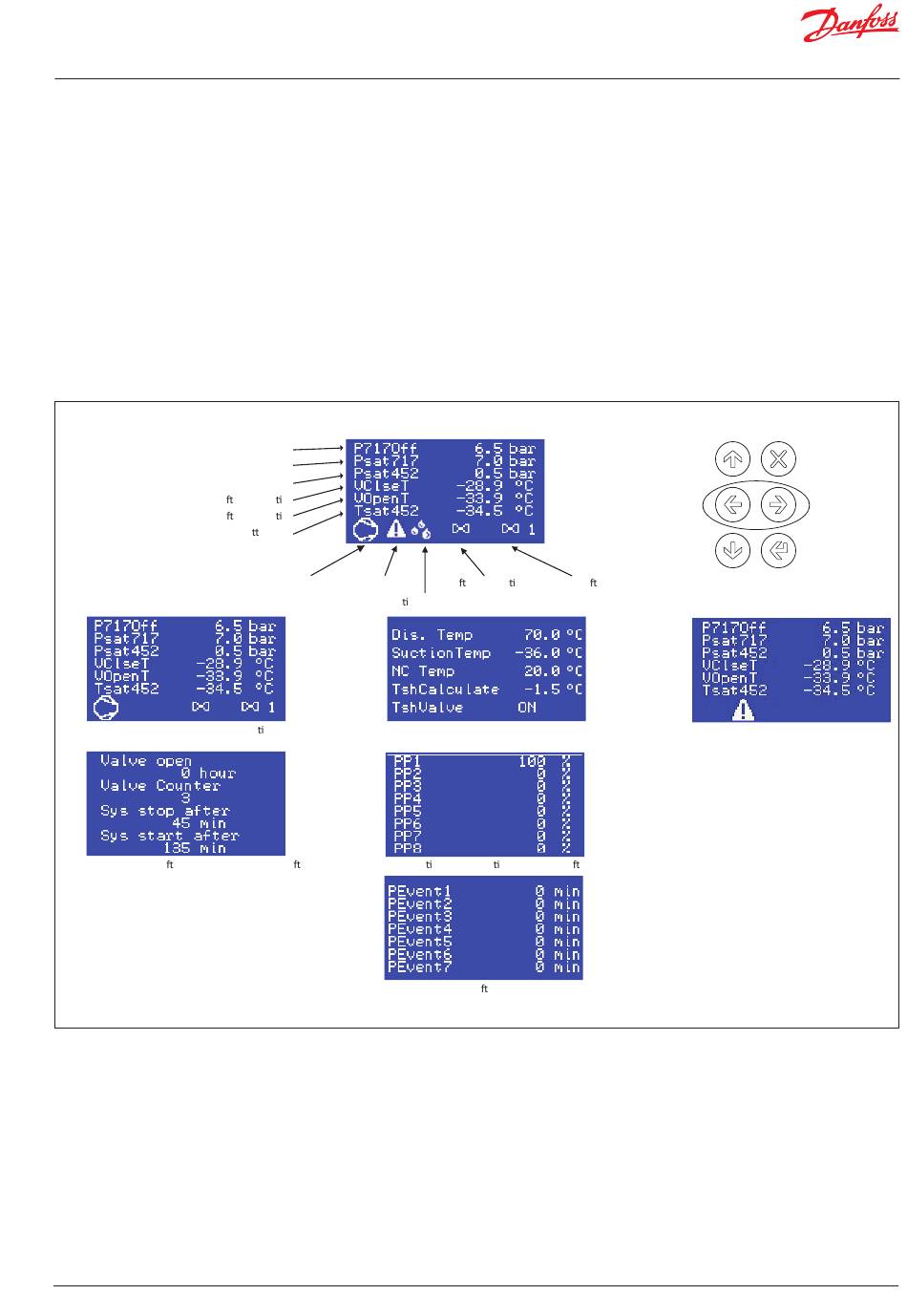

Abb. 21 – Standard-Hauptfenster. Betriebsmodus (Startmodus) (Nur Beispiele)
Bubbler-Funktion. Siehe Abb. 22.
© Danfoss | Climate Solutions | 2023.10
Zur schnellstmöglichen Konfiguration des Systems nach dem Anschluss aller Entlüftungspunkte an
den IPS und nach dem ersten Einschalten des IPS befolgen Sie bitte die nachstehenden Anweisungen:
1. Im Hauptmenü zu Login (Anmelden) navigieren
2. Passwort „200" eingeben
3. Wählen Sie „Parameter"
4. Wählen Sie „Unit Config" (Gerätekonfiguration)
5. Wählen Sie „Valve Settings" (Ventileinstellungen)
6. Geben Sie an, wie viele Entlüftungsmagnetventile an das IPS angeschlossen sind.
Nach dem Einschalten des Reglers öffnet sich
vorübergehend ein Displayfenster, das die
aktuelle Softwareversion anzeigt. Dann öffnet
sich das Standard-Hauptfenster, siehe Abb. 26.
Verdichter ein
Fehler/Alarm
Wassermagnetven l für Blasdüsenrohr (Bubbler) offen
Temperatur und Status der Überhitzung
Informa onen zur Ak vität der Entlü ungspunkte
Protokoll der Entlü ungsereignisse
Im Betriebsmodus gelangt der Anwender
mittels der Tasten „Pfeil nach oben/unten"
zu den in der nachstehenden Tabelle 01
erläuterten Statusfenstern.
Entlü ungsven l offen
Entlü ungspunkt (1–8)
Nach
Abbrechen
.
oben
Nicht
verwendet
Nach
Eingabe
unten
BC306932151284de-000601 | 19
