Installation (Fortsetzung)
© Danfoss | Climate Solutions | 2023.10
Eingebaute Schrauben, Anzugsdrehmoment:
60 Nm (44,3 ft lb) Diagonalspannung
Mitgelieferter Schweißflansch (Abb. 14)
Entlüftungsrohr, Außendurchmesser 17,2 für Gummischlauch
zum Wasserbad. Den Restriktor im Rohr nicht losschrauben.
Risiko des Entlüftens hoher NH₃-Konzentration
Flansch für NH₃-Anschluss. Gummistecker abziehen

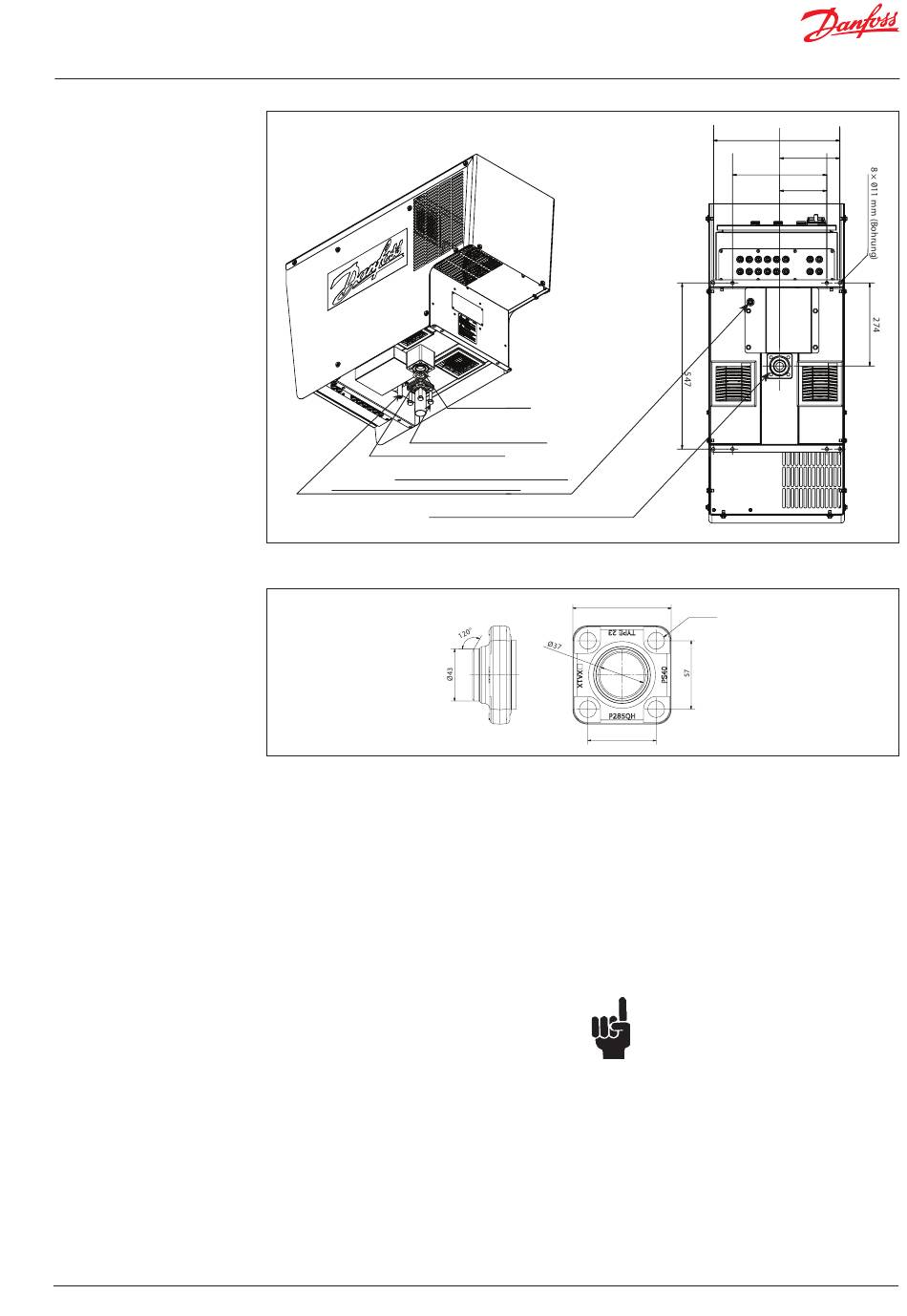

Abb. 13 Ammoniakanschluss
Abb. 14 Mitgelieferter Schweißflansch
1. Bereiten Sie die Ammoniakleitungen mit dem
Schweißflansch gemäß Abb. 13 und 14 vor.
Der Mindestinnendurchmesser der Haupt-/
Ablassleitungen darf nie kleiner als 37 mm
(1,5 Zoll) sein.
2. Schaffen Sie einen Unterbau mit einer
Tragfähigkeit von 100 kg (221 lbs).
3. Heben Sie den Entlüfter an den Hebeösen auf
beiden Seiten des Entlüfterschranks in Position.
Ziehen Sie den Gummistopfen aus der
Flanschöffnung. Siehe Abb. 13.
4. Verbinden Sie den Schweißflansch mit dem
Entlüfterflansch. Verwenden Sie die mitgelieferte
Flachdichtung und ziehen Sie die mitgelieferten
vier Schrauben auf 60 Nm (44,3 ft lb) an.
5. Setzen Sie vier Schrauben (nicht im Lieferumfang)
in den Entlüfterrahmen und den Unterbau
ein und ziehen Sie sie an.
6. Führen Sie eine Leckageprüfung durch, um
sicherzustellen, dass der Anschluss luftdicht ist.
7. Falls der Entlüfter demontiert werden muss,
wenden Sie sich bitte an Danfoss.
8. Installieren Sie ein geeignetes Rohr/Schlauch
vom Entlüftermagnetventil für das Ausblasen
der NC-Gase gemäß den örtlichen oder
nationalen Vorschriften.
9. Bereiten Sie einen externen Wassertank mit
einem Fassungsvermögen von mindestens
Eingebaute Dichtung
82
57
200 Litern (53 gal.) vor und achten Sie darauf,
dass die Leitungen das entlüftete Gas unterhalb
der Wasseroberfläche abgeben.
10. Prüfen Sie den pH-Wert des Tankinhalts
regelmäßig.
11. Der pH-Wert darf 12,6 niemals überschreiten.
Andernfalls müsste der Wasserinhalt
ausgetauscht werden.
12. Entsorgen Sie konzentriertes Abwasser
unter Einhaltung der örtlichen/nationalen
Gesetzgebung.
416,4
198
310
155
4 x Ø14
82
57
Hinweis: Vor dem Austausch des Wassers
im Wassertank ist sicherzustellen, dass
der Entlüfter abgeschaltet ist und dass
das Absperrventil des angeflanschten
Entlüftereinlasses geschlossen ist. Belassen
Sie das Gerät eine Zeit lang in diesem
Zustand, damit sich das in den Leitungen
verbliebene Gas auflösen/austreten kann.
Achten Sie auf Blasen.
Prüfen Sie regelmäßig Blasenmuster
und pH-Wert. Werden fortlaufende
Blasen im Wassertank während
der Standby-Phase (grüne Anzeige)
im normalen Betrieb beobachtet,
müssen ein oder mehrere Magnetventile
repariert oder ausgetauscht werden.
