Schritt 3:

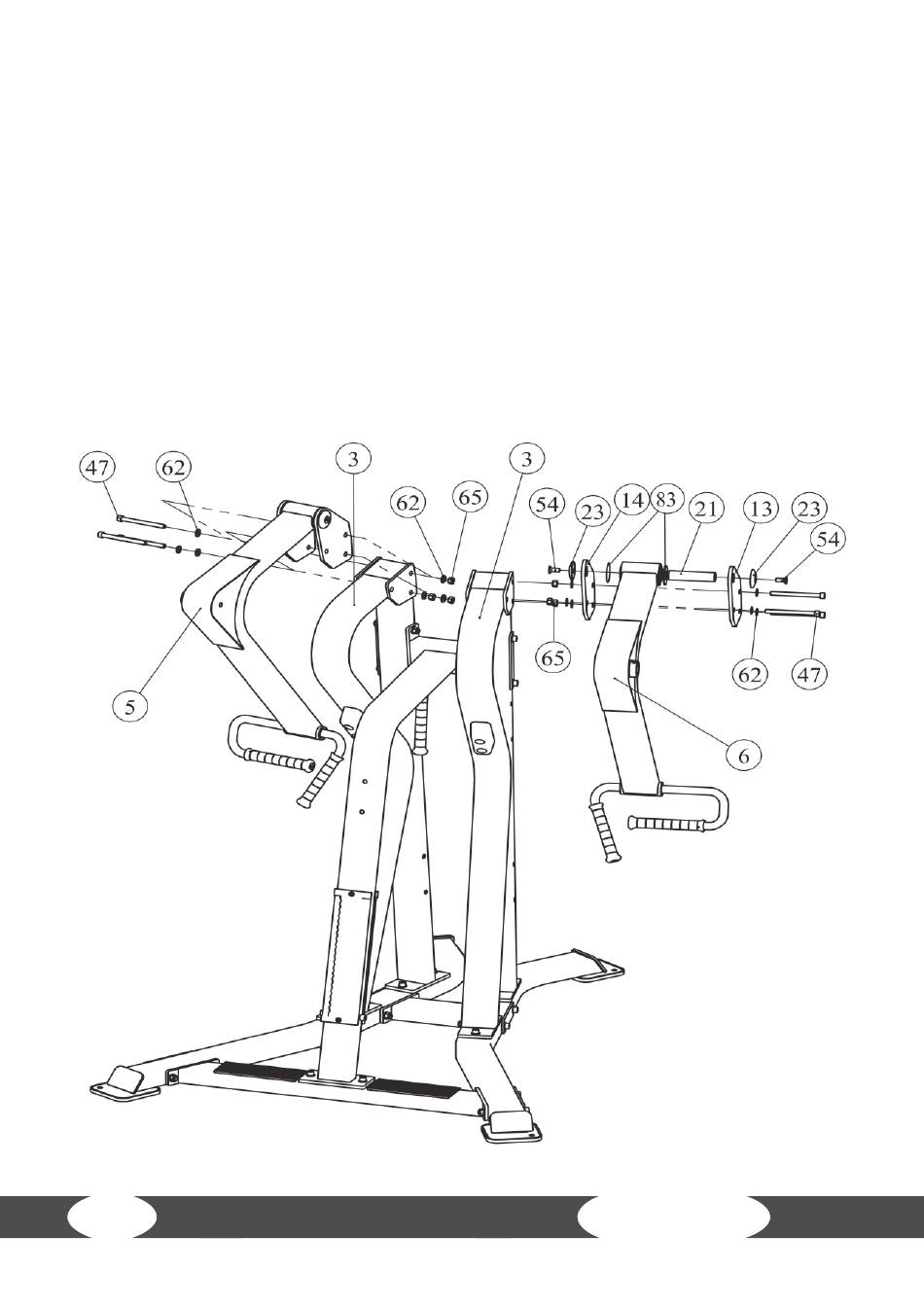

Montage der Armrahmen
1.
Schieben Sie eine Drehachse (21) durch den rechten Armrahmen (6).
2.
Montieren Sie zwei Ringe (83), eine Drehplatte 1 (13) und eine Drehplatte 2 (14) an dem rechten
Armrahmen (6) mit zwei Alu-Kappen (23) und zwei Schrauben (54).
3.
Montieren Sie den rechten Armrahmen (6) an dem rechten Hauptrahmen (3) mit drei Schrauben
(47), sechs fl achen Unterlegscheiben (62) und drei Muttern (65).
4.
Wiederholen Sie die Schritte 1 bis 3 mit dem linken Armrahmen (5).
5.
Ziehen Sie die Schrauben und Muttern mit dem Werkzeug fest an.
16
Low Row
