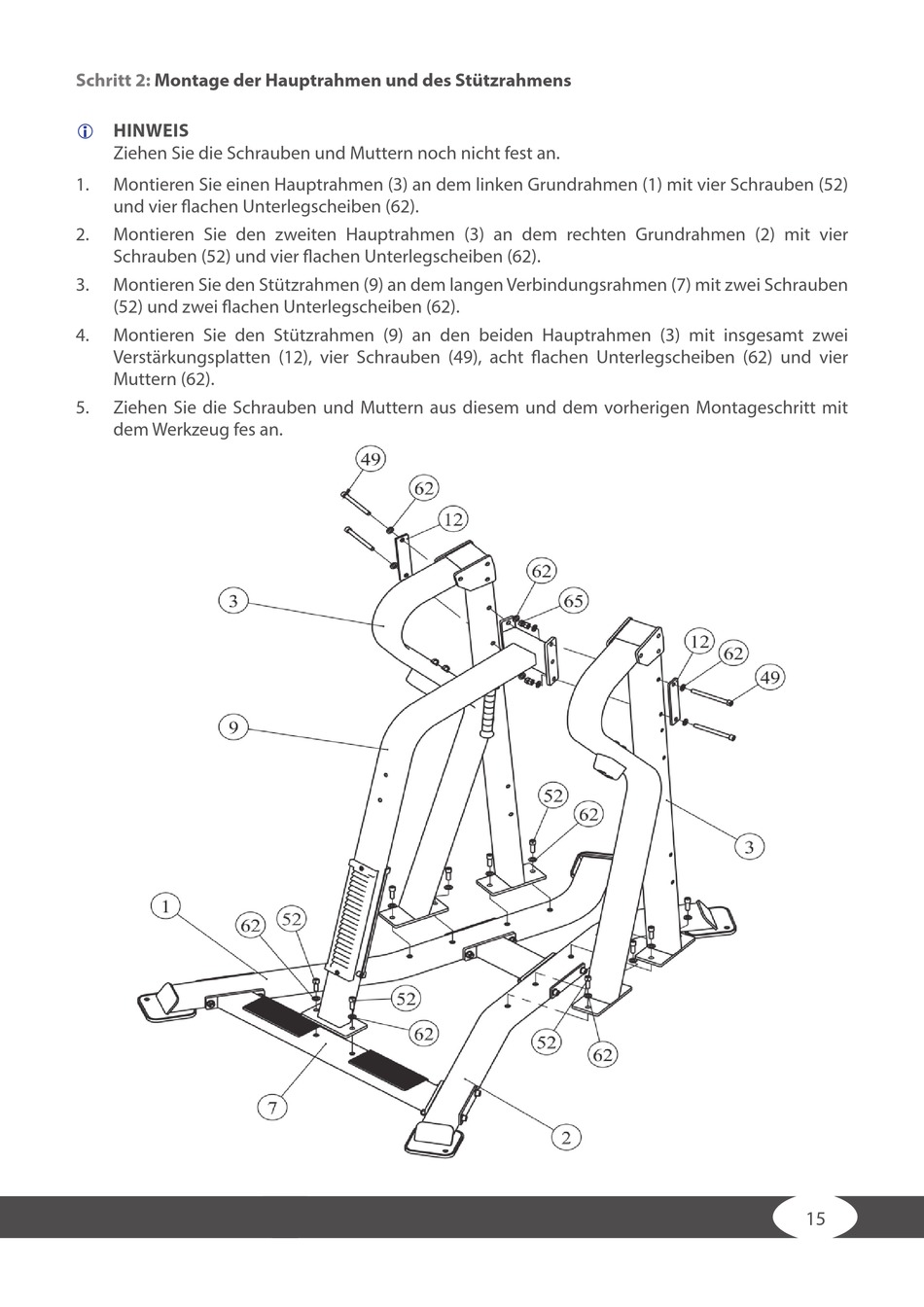

Schritt 2:
Montage der Hauptrahmen und des Stützrahmens
HINWEIS
Ziehen Sie die Schrauben und Muttern noch nicht fest an.
1.
Montieren Sie einen Hauptrahmen (3) an dem linken Grundrahmen (1) mit vier Schrauben (52)
und vier fl achen Unterlegscheiben (62).
2.
Montieren Sie den zweiten Hauptrahmen (3) an dem rechten Grundrahmen (2) mit vier
Schrauben (52) und vier fl achen Unterlegscheiben (62).
3.
Montieren Sie den Stützrahmen (9) an dem langen Verbindungsrahmen (7) mit zwei Schrauben
(52) und zwei fl achen Unterlegscheiben (62).
4.
Montieren Sie den Stützrahmen (9) an den beiden Hauptrahmen (3) mit insgesamt zwei
Verstärkungsplatten (12), vier Schrauben (49), acht fl achen Unterlegscheiben (62) und vier
Muttern (62).
5.
Ziehen Sie die Schrauben und Muttern aus diesem und dem vorherigen Montageschritt mit
dem Werkzeug fes an.
15
