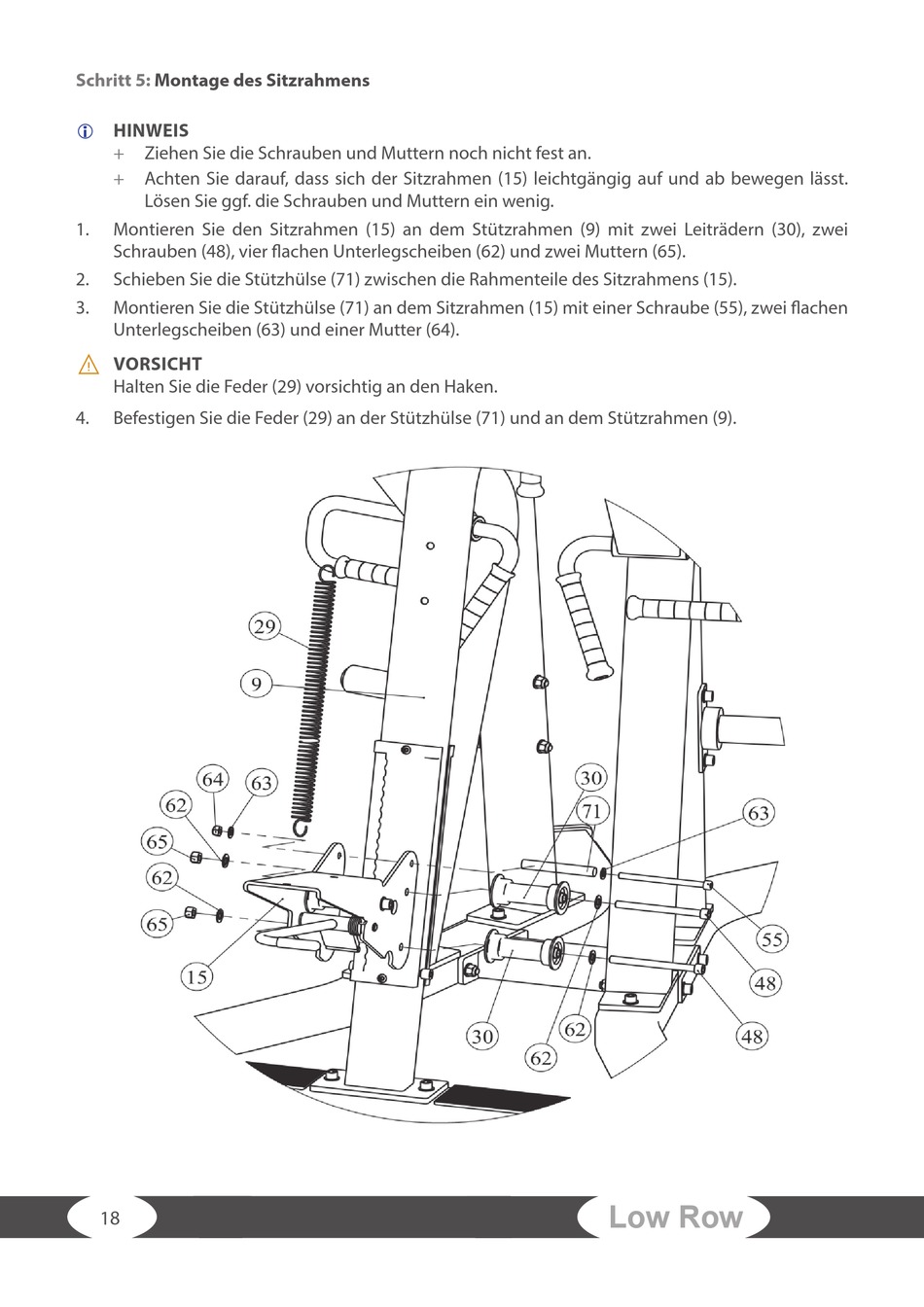

Schritt 5:
Montage des Sitzrahmens
HINWEIS
+
Ziehen Sie die Schrauben und Muttern noch nicht fest an.
+
Achten Sie darauf, dass sich der Sitzrahmen (15) leichtgängig auf und ab bewegen lässt.
Lösen Sie ggf. die Schrauben und Muttern ein wenig.
1.
Montieren Sie den Sitzrahmen (15) an dem Stützrahmen (9) mit zwei Leiträdern (30), zwei
Schrauben (48), vier fl achen Unterlegscheiben (62) und zwei Muttern (65).
2.
Schieben Sie die Stützhülse (71) zwischen die Rahmenteile des Sitzrahmens (15).
3.
Montieren Sie die Stützhülse (71) an dem Sitzrahmen (15) mit einer Schraube (55), zwei fl achen
Unterlegscheiben (63) und einer Mutter (64).
⚠
VORSICHT
Halten Sie die Feder (29) vorsichtig an den Haken.
4.
Befestigen Sie die Feder (29) an der Stützhülse (71) und an dem Stützrahmen (9).
