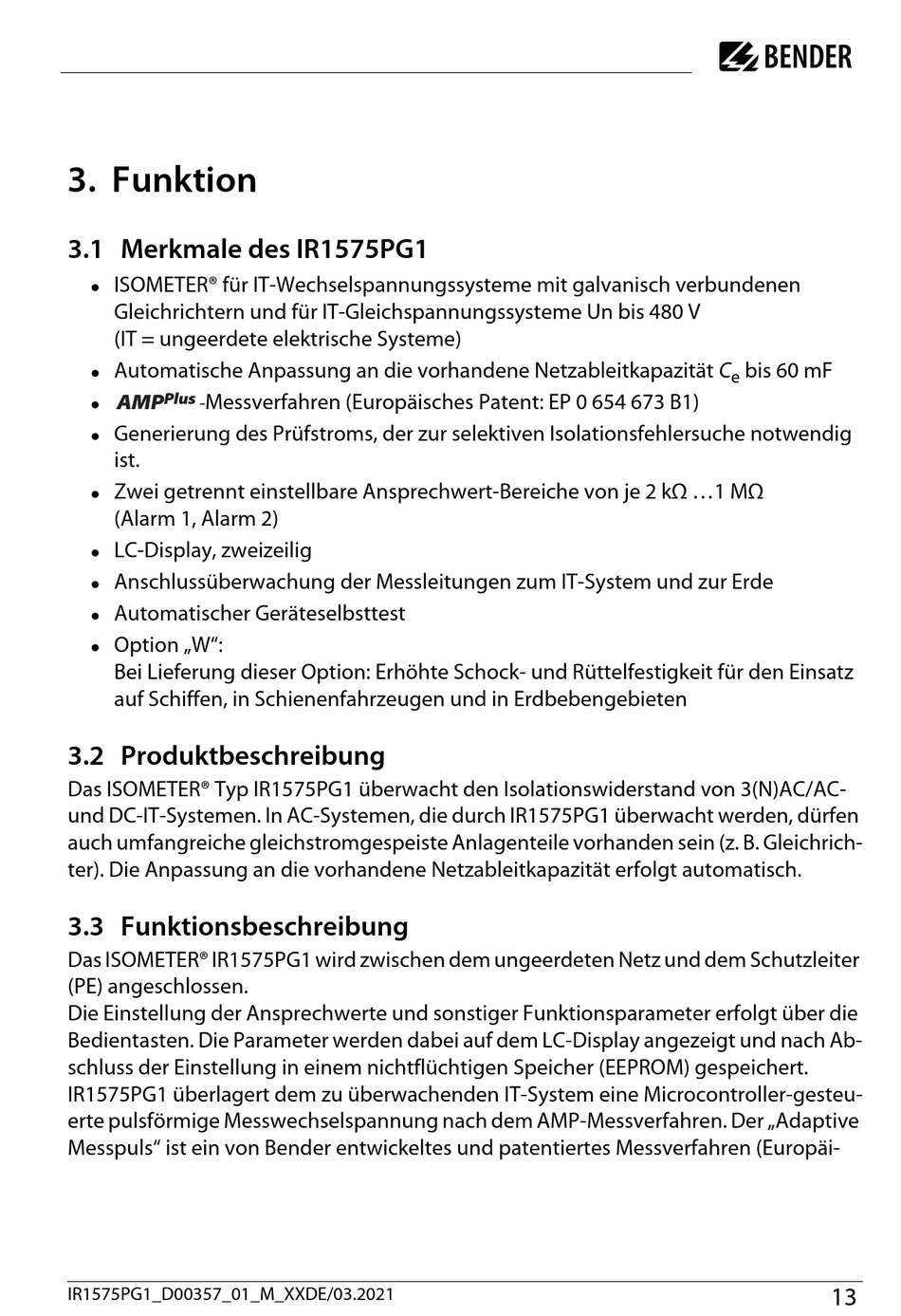

3. Funktion
3.1 Merkmale des IR1575PG1
ISOMETER® für IT-Wechselspannungssysteme mit galvanisch verbundenen
Gleichrichtern und für IT-Gleichspannungssysteme Un bis 480 V
(IT = ungeerdete elektrische Systeme)
Automatische Anpassung an die vorhandene Netzableitkapazität C
AMP
Plus
Messverfahren (Europäisches Patent: EP 0 654 673 B1)
-
Generierung des Prüfstroms, der zur selektiven Isolationsfehlersuche notwendig
ist.
Zwei getrennt einstellbare Ansprechwert-Bereiche von je 2 kΩ ...1 MΩ
(Alarm 1, Alarm 2)
LC-Display, zweizeilig
Anschlussüberwachung der Messleitungen zum IT-System und zur Erde
Automatischer Geräteselbsttest
Option „W":
Bei Lieferung dieser Option: Erhöhte Schock- und Rüttelfestigkeit für den Einsatz
auf Schiffen, in Schienenfahrzeugen und in Erdbebengebieten
3.2 Produktbeschreibung
Das ISOMETER® Typ IR1575PG1 überwacht den Isolationswiderstand von 3(N)AC/AC-
und DC-IT-Systemen. In AC-Systemen, die durch IR1575PG1 überwacht werden, dürfen
auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden sein (z. B. Gleichrich-
ter). Die Anpassung an die vorhandene Netzableitkapazität erfolgt automatisch.
3.3 Funktionsbeschreibung
Das ISOMETER® IR1575PG1 wird zwischen dem ungeerdeten Netz und dem Schutzleiter
(PE) angeschlossen.
Die Einstellung der Ansprechwerte und sonstiger Funktionsparameter erfolgt über die
Bedientasten. Die Parameter werden dabei auf dem LC-Display angezeigt und nach Ab-
schluss der Einstellung in einem nichtflüchtigen Speicher (EEPROM) gespeichert.
IR1575PG1 überlagert dem zu überwachenden IT-System eine Microcontroller-gesteu-
erte pulsförmige Messwechselspannung nach dem AMP-Messverfahren. Der „Adaptive
Messpuls" ist ein von Bender entwickeltes und patentiertes Messverfahren (Europäi-
