6.1.3

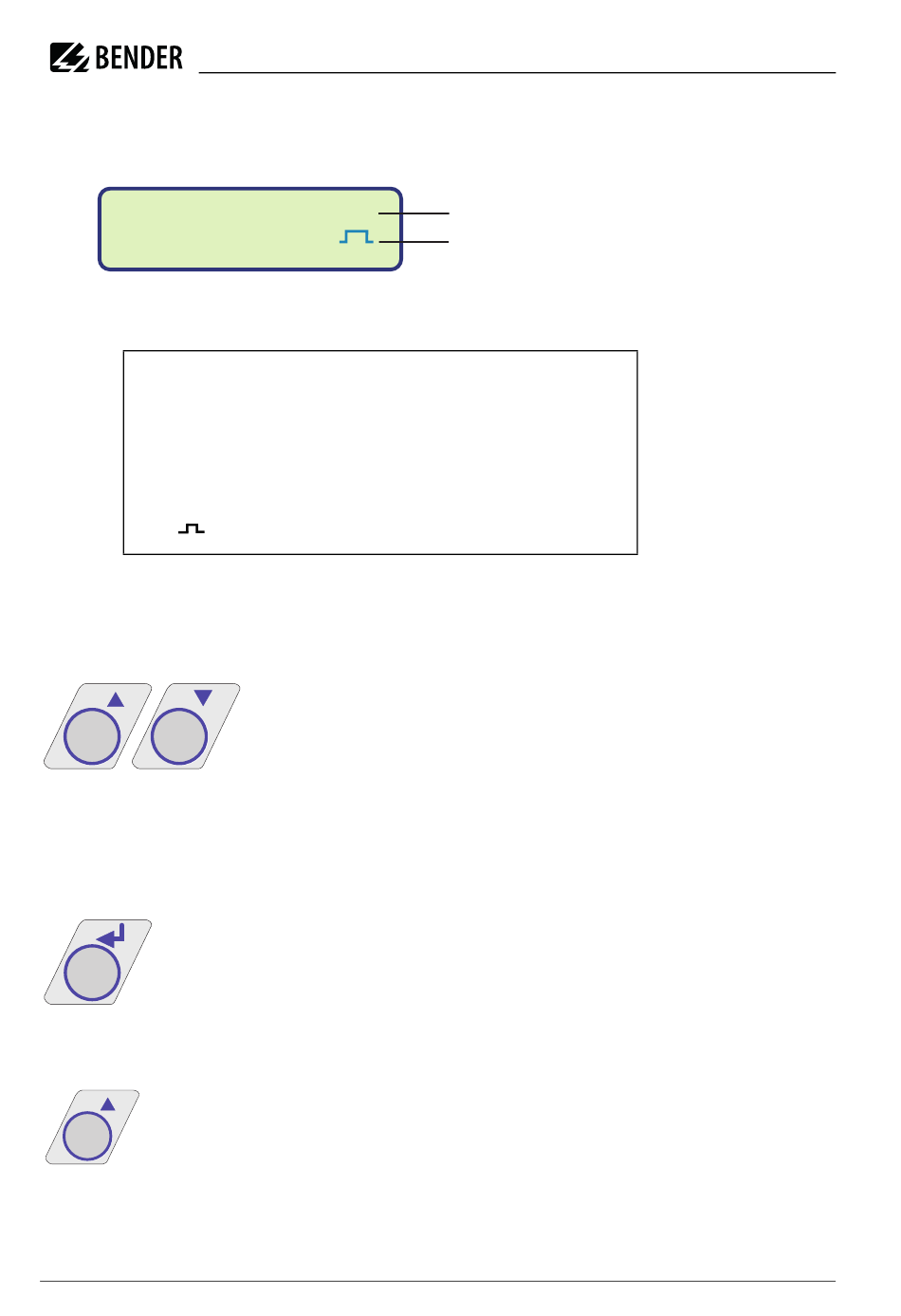

Display im EDS-Betrieb
I s o l a t i o n
- E D S : o n - a u t o - -
1 Anzeige eines Isolationsfehlers
2 EDS-Betriebsarten:
- EDS:on-------
- EDS:on-auto--
- EDS:on-1cycle--
6.1.4
Bedientasten
Die Bedientasten sind mit Doppelfunktionen belegt. Neben der durch eine Kreisfläche
gekennzeichneten Grundfunktion, ermöglichen alle Tasten das Navigieren im Menü.
TEST
RESET
nur verfügbar, wenn zuvor der Fehlerspeicher im Menü ISO-Setup eingeschaltet wurde
oder R1/R2 gebrückt wurde. Außerdem lässt sich das ISOMETER® nur dann zurückset-
zen, wenn der gemessene Isolationswert mindestens 25 % höher liegt, als der Ist-An-
sprechwert.
Das Menüsystem wird durch Betätigen der MENÜ-Taste aufgerufen.
MENU
Zur Steuerung im Menüsystem werden die Aufwärts-/Abwärts-Tasten
und die EINGABE-Taste benutzt:
Aufwärts-Taste:
Aufwärts bewegen im Menü, Vergrößern eines Parameters
TEST
26
F e h l e r
= Polarität des Prüfstroms
Mit der TEST-Taste wird die Selbsttestfunktion des ISOME-
TER®s gestartet.
Mit der RESET-Taste werden im ISOMETER® gespeicherte
Isolationsfehler-Alarme zurückgesetzt. Diese Funktion ist
Bedienung und Einstellung
1
2
IR1575PG1_D00357_01_M_XXDE/03.2021
