9

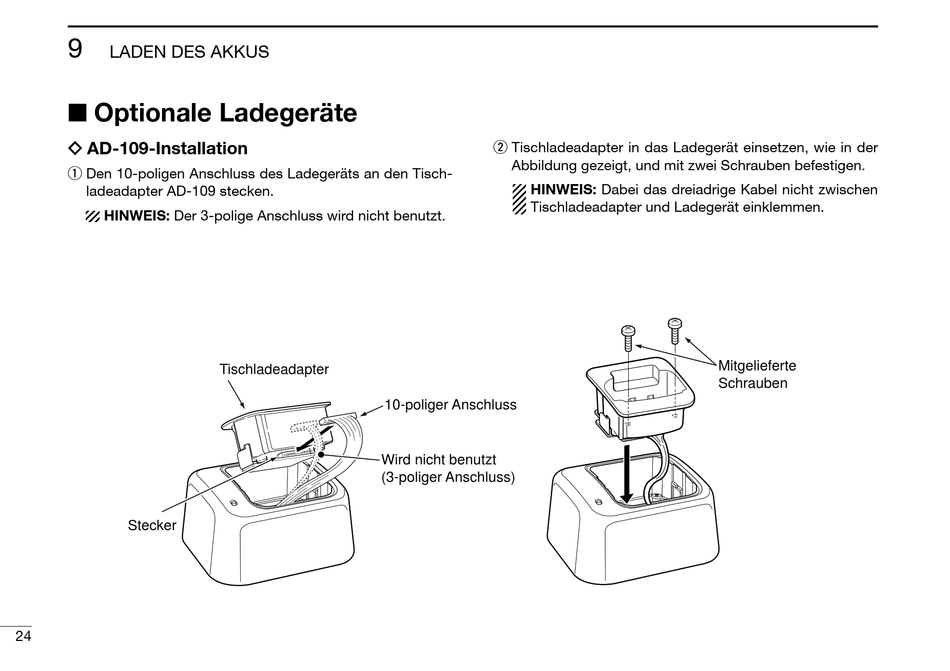

LADEN DES AKKUS
Optionale Ladegeräte
ï AD-109-Installation
q Den 10-poligen Anschluss des Ladegeräts an den Tisch-
ladeadapter AD-109 stecken.
HINWEIS: Der 3-polige Anschluss wird nicht benutzt.
Stecker
24
Tischladeadapter
10-poliger Anschluss
Wird nicht benutzt
(3-poliger Anschluss)
w Tischladeadapter in das Ladegerät einsetzen, wie in der
Abbildung gezeigt, und mit zwei Schrauben befestigen.
HINWEIS: Dabei das dreiadrige Kabel nicht zwischen
Tischladeadapter und Ladegerät einklemmen.
Mitgelieferte
Schrauben
