Abb. 16
Abb. 18

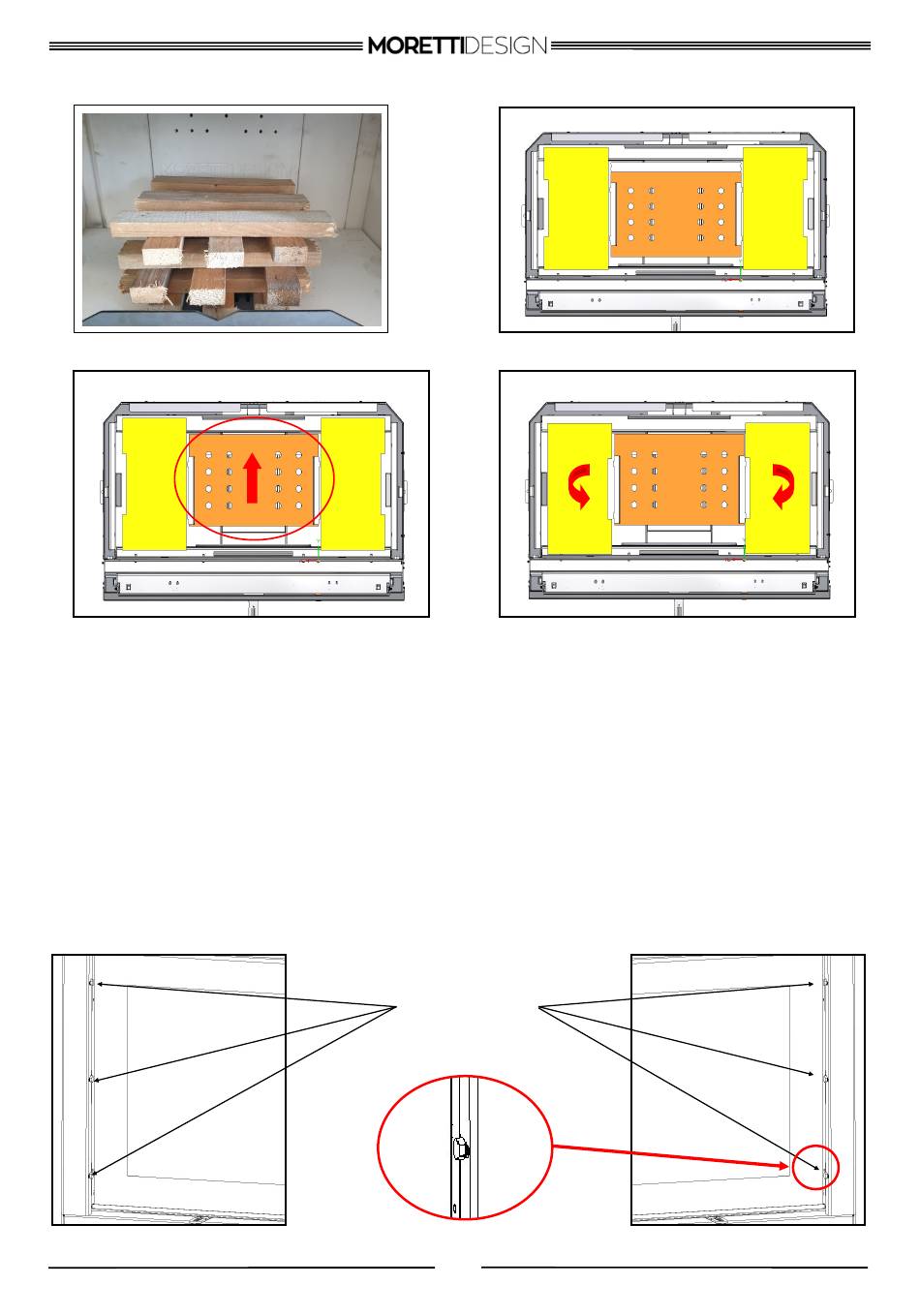

8.4 - EINSTELLUNG DER KLAPPE AUF- UND ABBEWEGEN

Bei allen Modellen der MORETTI DESIGN-REIHE befinden sich die Schrauben zur Einstellung der Klappe zum Auf
- und Abbewegen vor den Führungen.
MODELLE: MONODESIGN 60, MONODESIGN 70, MONODESIGN 80, MONODESIGN 90, MONODESIGN 120,
LATODESIGN 60 RE, LATODESIGN 60 LI, LATODESIGN 90 RE & LATODESIGN 90 LI.
• Um die Schrauben von der Führung zu lösen, verwenden Sie einen 10-mm-Festschlüssel und lösen Sie die drei
Schrauben beidseitig wie in Abb. 20-a / 20-b gezeigt
• Sobald sich die Feuerstelle gut erwärmt hat, öffnen und schließen Sie die Klappe zum Auf- und Abbewegen
mehrmals, bis sich die Führungen erweitert haben und sich die Tür frei bewegen kann.
• Ziehen Sie die Führungsschrauben wieder an.
Abb. 20-a
Abb. 17
Abb. 19
Einstellschrauben
30
Abb. 20-b
