7.7.2 - ZENTIFUGALVENTILATOR
Der Ventilator saugt die Luft seitlich an und sendet sie, nachdem er sie durch die Heizzonen der Feuerstelle gelei-
tet hat, in den zu klimatisierenden Raum. Der Ventilator muss in das entsprechende Motorgehäuse im unteren Teil
der Feuerstelle eingesetzt werden.
ACHTUNG! Für die Installation des Ventilators ist die Realisierung der erforderlichen Luftgitter (Abschnitt 7.6.3)
obligatorisch, die ordnungsgemäß mit dem Motorgehäuse über die im Lüftungsset MORKV720 enthaltenen spe-
ziellen Schläuche verbunden sind. Die Montage des Ventilators ohne die notwendigen Anschlüsse an die Abluftgit-
ter kann zu Funktionsstörungen führen.

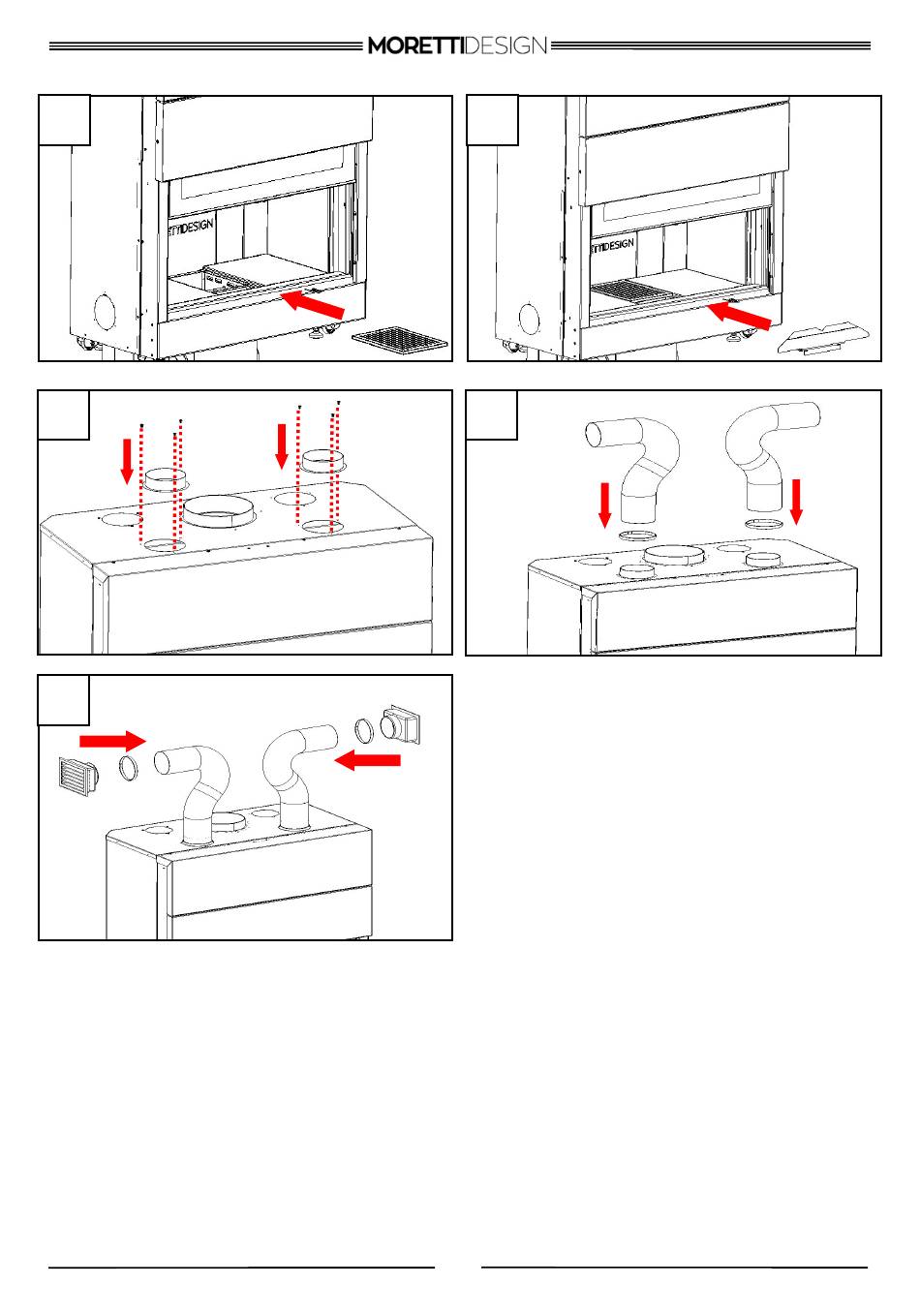

7.7.3 - DIE LUFTGITTER

Nach dem Einsetzen des Zentrifugalventilators müssen die Lufteinlassrohre an das Motorgehäuse angeschlossen
werden. Für eine optimale Vermischung der Zuluft mit dem Ventilator wird empfohlen, einen externen Lufteinlass
und einen internen Lufteinlass in dem Raum zu platzieren, in dem sich die Feuerstelle befindet. Diese Lufteinlässe
werden über die im Set enthaltenen Schläuche (Φ=120 mm) mit dem Lüftergehäuse verbunden.
