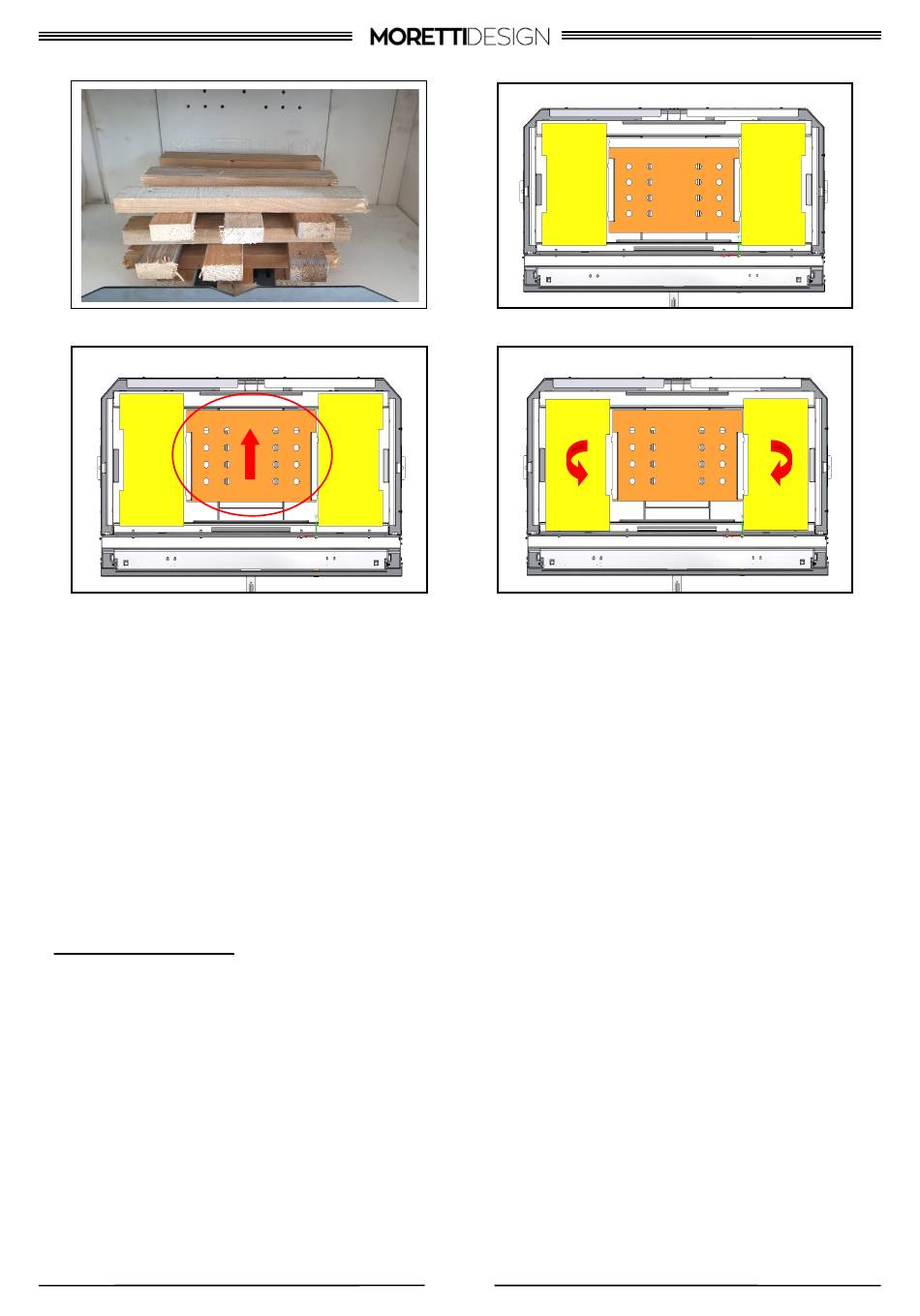

Abb. 16
Abb. 18
8.4 - EINSTELLUNG DER KLAPPE AUF- UND ABBEWEGEN
Bei allen Modellen der Produktreihe MORETTI DESIGN befinden sich die Einstellschrauben für die
Schiebetür an der Vorderseite der Führungsschienen.
1. Kalter Kamin (Raumtemperatur)
Überprüfen Sie, ob die Schiebetür ohne Hindernisse gleitet. Vergewissern Sie sich, dass die Kontergewichts-
Sicherung entfernt wurde, wie auf Seite 11 beschrieben.
Heben Sie die Schiebetür vorsichtig 2–3 Mal an und prüfen Sie, ob ungewöhnliche Reibungen zwischen Tür und
Führungsschienen auftreten.
Bei Reibung oder übermäßigem Spiel justieren Sie die Schrauben an den Führungsschienen wie in den Abbildun-
gen 20.a und 20.b dargestellt.
Nach jeder Justierung überprüfen Sie das Gleitverhalten erneut durch Anheben der Tür.
Sobald eine optimale Einstellung erreicht ist, fahren Sie mit dem nächsten Punkt fort.
Wenn beim Bewegen keine Anomalien festgestellt werden, kann ebenfalls mit dem nächsten Punkt fortgefahren
werden.
EINSTELLSCHRAUBEN:
MONODESIGN: Ein 10-mm-Gabelschlüssel ist erforderlich. Drei Schrauben auf jeder Seite lösen
LATODESIGN: Drei Schrauben im Inneren der Brennkammer; drei außenliegend
TRIODESIGN: Drei Schrauben auf jeder Seite
2. Warmer Kamin (Feuerraum in Betrieb)
Sobald der Feuerraum seine normale Betriebstemperatur erreicht hat, öffnen und schließen Sie die Schiebetür
mehrmals.
Durch die thermische Ausdehnung setzen sich die Führungsschienen, was ein reibungsloseres Gleiten der Tür be-
günstigt.
Wenn das Gleitverhalten weiterhin unregelmäßig oder auffällig ist, wiederholen Sie die Einstellung wie folgt:
• Schrauben der Führungsschienen lösen;
• Die drei Einstellschrauben auf jeder Seite lösen, wie in den Abbildungen 20.a – 20.b gezeigt;
• Kleine Korrekturen vornehmen, bis eine optimale Position erreicht ist;
• Nach Abschluss der Justierung alle Schrauben wieder festziehen.
Abb. 17
Abb. 19
(Abb. 22-a – 22-b)
28
(Abb. 21-a – 21-b)
(Abb. 21-a – 21-b)
