7.7.6 - INSTALLATION DER THERMOSTATSONDE

Das Vorhandensein einer Thermostatsonde ermöglicht das automatische Ein- und Ausschalten des Ventilators: Sie gibt dem
Motor die Startfreigabe, wenn sie die vom Hersteller festgelegte Schwellentemperatur der Warmluft erfasst, und schaltet ihn ab,
wenn sie unter diesen Wert fällt.
Die Thermostatsonde muss in einem der beiden Warmluftschläuche positioniert und mit der im Set enthaltenen Spezialklemme
befestigt werden. Die Sonde kann entweder in der Nähe des Luftauslassgitters positioniert werden (bevorzugte Lösung, wenn
keine Inspektion an der Oberseite der Feuerstelle vorgesehen ist) oder so nah wie möglich an der Stelle, an welcher der
Schlauch mit der Feuerstellenstruktur verbunden ist (wenn eine Inspektion vorgesehen ist, um die Sonde im Falle einer Fehlfunk-
tion in der Zukunft austauschen zu können). Das andere Ende der Sonde mit den grünen Klemmen muss direkt in die Steuerein-
heit gebracht und wie in Abbildung 13 gezeigt angeschlossen werden.
7.7.7 - ELEKTRISCHE ANSCHLÜSSE DER STEUEREINHEIT
Überprüfen Sie, ob die Netznennspannung für den Betrieb der Steuereinheit geeignet ist. Prüfen Sie vor dem Anschluss die
Funktion der Erdungsanlage. Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Der Hersteller lehnt jede Haftung für
Schäden an Personen oder Sachen ab, die sich aus der Nichtbeachtung dieses Gesetzes ergeben.
Am Gehäuse der Steuereinheit müssen drei elektrische Leitungen ankommen, wie in Abbildung 112 gezeigt.
Der elektrische Anschluss muss an der Klemmleiste der Steuereinheit mit ausgeschalteter Netzversorgung unter Verwendung
geeigneter Geräte von autorisierten Technikern durchgeführt werden. Die Firma haftet nicht für Schäden durch fehlerhafte An-
schlüsse oder unsachgemäßen Gebrauch des Gerätes. Halten Sie sich für den korrekten Betrieb und die Installation der Steue-
reinheit an das technische Datenblatt in der Verpackung des Sets.
Befolgen Sie für den Anschluss des Ventilators und der Thermostat-Sonde an die Steuereinheit das folgende Diagramm, das
sich auf die Anschlüsse in der Klemmleiste bezieht (Abbildung 13).

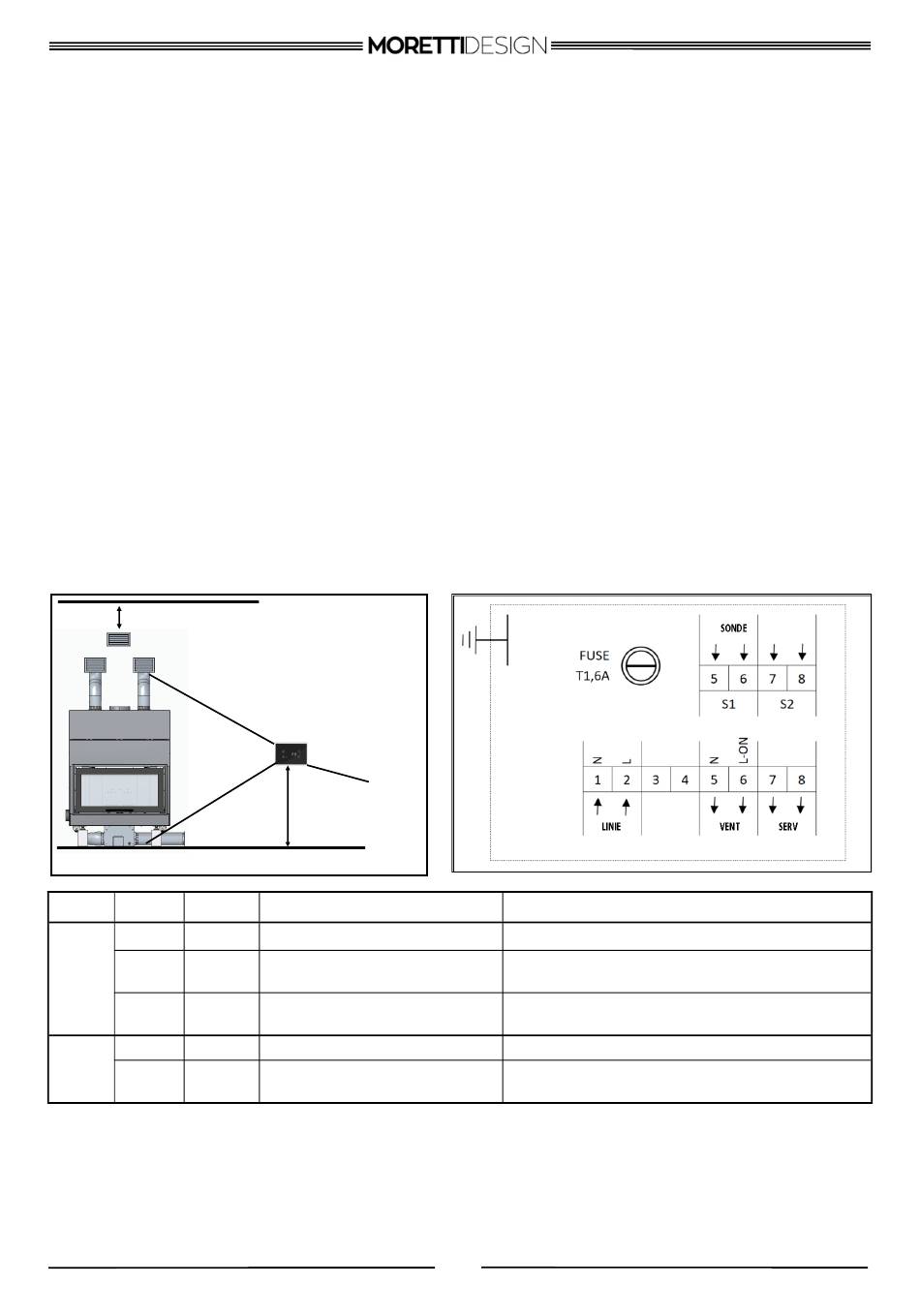

Abb. 12
70 cm
Flexibler Sondenummantelung
Thermostat (Φ=16 mm)
Flexibler Ventilatorummantenlung
(Φ=16 mm)
Kürzel Klemmen
LINIE 1 - 2
S1 9 - 10
EINGÄNGE
S2 11 - 12
VENT 5 - 6
AUSGÄNGE
SERV 7 - 8
7.8 - POSITIONIERUNG DER RAUCHABWEISER
Rauchabweiser sind grundlegende Elemente für den ordnungsgemäßen Betrieb des Kamins, da sie den Rauch in obligatorische
Durchgänge leiten und so die Regulierung des Zuges ermöglichen und auf diese Weise sowohl die Leistung des Kamins als
auch den Holzverbrauch verbessern. Die Abweiser befinden sich im oberen Teil der Brennkammer und unterscheiden sich je
nach Feuerstellenmodell. Nachfolgend werden die Platzierungsmodalitäten der Abweiser je nach Modelltyp erläutert. Bei der
Auslieferung der Feuerstelle sind die Abweiser bereits montiert. Vergewissern Sie sich jedoch vor dem Anzünden der Feuerstelle,
dass sie vorhanden und richtig positioniert sind.
Ummantelung des Stromkabels
(Φ=20 mm)
1.5 m
Gerät
Netzversorgung
Lufttemperatursonde
Raumtemperatursonde
Ventilator
Thermostat
Abb. 13
230 Vac 50 Hz ± 10% Absorption 2 VA
Betriebsbereich: -10 °C ÷ 180 °C
NTC100K Abmessung: -10 °C ÷ 300 °C ± 1 °C
Betriebsbereich: -10 °C ÷ 80 °C
NTC100K Abmessung: -10 °C ÷ 110 °C ± 1 °C
230 VAC 0,8A / 1,5A erweiterte Version
Freie Steckverbinder:
KOM. (7) - N.O. (8)
23
Eigenschaften
