Installation Lüftungsset (Optional Art. Morkv720); Montagephasen - Moretti Design MONODESIGN 60 Bedienungs- Und Wartungsanleitung

7.7 - INSTALLATION LÜFTUNGSSET (OPTIONAL Art. MORKV720)
Alle MORETTI DESIGN Feuerstellen ermöglichen die (optionale) Installation eines Lüftungssets, das es ermöglicht, die warme
Luft über Schläuche auch in angrenzende und/oder vom Kamin entfernte Räume zu bringen (Wärmeverteilung durch erzwun-
gene Konvektion), wodurch der gleiche Komfort wie in der Installa-
tionsumgebung gewährleistet wird.
Das optionale Lüftungsset enthält:
• Nr. 1 Zentrifugalventilator - Art. 251001101;
• Nr. 1 Steuereinheit und Thermostatsonde - Art. 112000301;
• M 2 Stromkabel - Art. 267000601;
• Nr. 1 Kabelverschraubung - Art. 206000201
• Nr. 1 Dekompressionsdüse - Art. 215000101;
• Nr. 2 Heißluftdüse - Art. 215000801
• Nr. 4 Schläuche (Φ=120 mm; Lmax Schlauch = 1,5 m) - Art.
FLEAL120;
• Nr. 2 runde ABS-Gitter weiß Φ=120 mm - Art. 215000201;
• Nr. 4 Ring Φ=120 mm - Art. 215000501
• Nr. 6 Anschlussklemmen - Art. 20FASC1113
• Nr. 1 Ventilatorkasten mit Verriegelung - Art. 620005401 &
2106000801
Im Abschnitt 4.1 enthält die technischen Spezifikationen des Zentrifugalventilators.
ACHTUNG!!! Für die Installation des Lüftungssets MORKV720 (optional), führen Sie die Montage in der Nähe des in der
Nähe des Aufstellungsortes unter Berücksichtigung einer Höhe von 36 cm oder mehr zwischen der Auflagefläche und
der Feuerfläche durch. Heben Sie den Kamin über 4 (vier) Elemente von Bauwerken von nachgewiesener Festigkeit
und Dauerhaftigkeit an. Bei der Installation alle Sicherheitsvorkehrungen treffen
ACHTUNG!!! Der Einbau des Lüftungssets MORKV720 (optional) muss vor dem Einbau der Verkleidung erfolgen.
ACHTUNG!!! Der Zugang aus dem Inneren der Brennkammer ermöglicht nur die Montage des Ventilators, nicht den
Bau der notwendigen Rohre für die Rückführung der Heizluft.

7.7.1 MONTAGEPHASEN

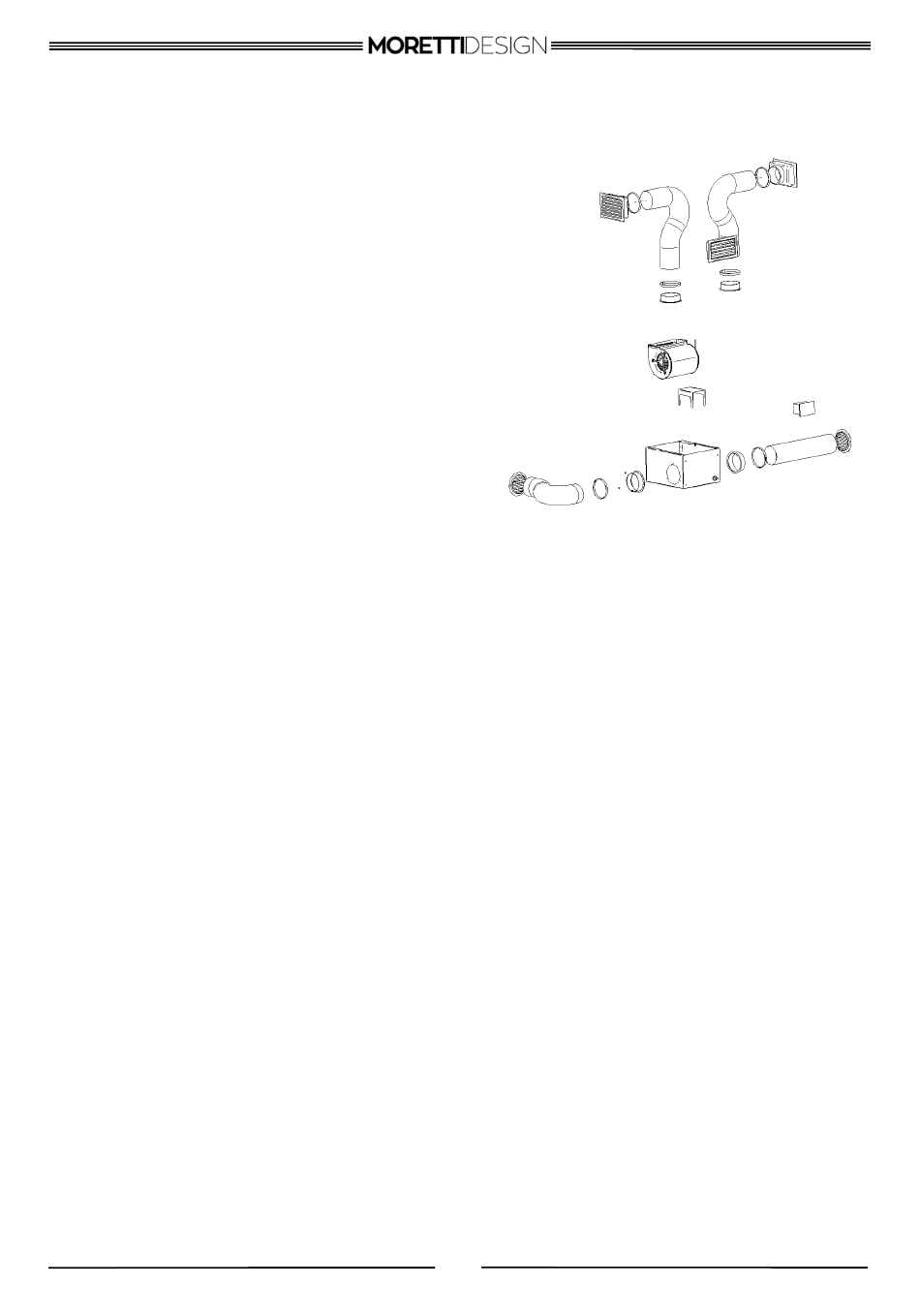

Auf der nächsten Seite werden die Reihenfolge für die Installation des Sets MORKV720 dargestellt
Sobald der Kamin positioniert ist, entfernen Sie den Feuerschutz, den feuerfesten Boden und das Gusseisen der Feuerstelle
•
mit einem Haken. (Reihenf. 1, 2 & 3)
Entfernen Sie die Ascheschublade (Reihenf. 4)
•
Am Boden des Schornsteins sehen Sie eine rechteckige Platte, die mit 4 dreilappigen Schrauben befestigt ist. Lösen Sie
•
diese mit einem Schraubenzieher und entfernen Sie die Kappe. (Reihenf. 5, 6 & 7)
Achtung: Zwischen der Kappe und der Auflagefläche befindet sich eine Dichtung, die nicht entfernt werden muss.
Installieren Sie die 2 (zwei) Düsen am VENTILATORKASTEN (Reihenf. 8)
•
Setzen Sie den Ventilatorkasten mit dem Ventilator auf den Boden ein und schrauben Sie die TCEI M6-Schrauben von in-
•
nen an (Reihenf. 9, 10 & 11)
Installieren Sie die Platte wieder am Boden des Kamins und entfernen Sie die 4 (vier) Vorschnitte an den Ecken (Reihenf.12,
•
13 & 14)
Bringen Sie die internen Komponenten wieder an. (Reihenf. 15, 16, 17 & 18)
•
Achtung: Zum Anschluss des Ventilatorkabels und der Sonde siehe Abschnitt 4.6.6
Befolgen Sie bei der Montage der Warmluftschläuche die Reihenfolgen 19, 20 & 21.
•
